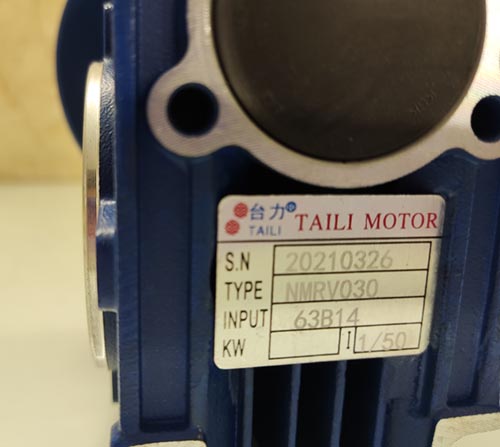

گیربکس کتابی تیپ 30 چینی نسبت یک به 50

گیربکس کتابی تیپ 30 چینی

گیربکس های صنعتی تجهیزاتی هستند که از تعدادی چرخ دنده تشکیل شده اند و به صورت کلی وظیفه انتقال نیرو و کاهش یا افزایش سرعت و گشتاور را به عهده دارند. گیربکس های صنعتی دارای انواع مختلفی هستند که یکی از آنها گیربکس کتابی است که یکی از انواع گیربکس های حلزونی بوده و نام گیربکس کتابی یا گیربکس 90 درجه نیز شناخته میشود. این گیربکس صنعتی نیرو را با زاویه 90 درجه نسبت به شفت ورودی انتقال میدهد. این نوع گیربکس ها با الکتروموتورهای سه فاز و الکتروموتور های تکفاز بدنه الومینیمی فلنچ دار B34 یا B35 قابلیت اتصال دارند.

• انواع گیربکس صنعتی
• بایگانی گیربکس کتابی

گیربکس کتابی تیپ 30

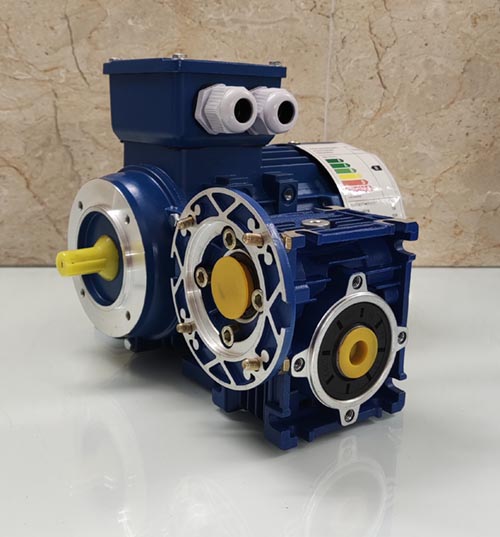

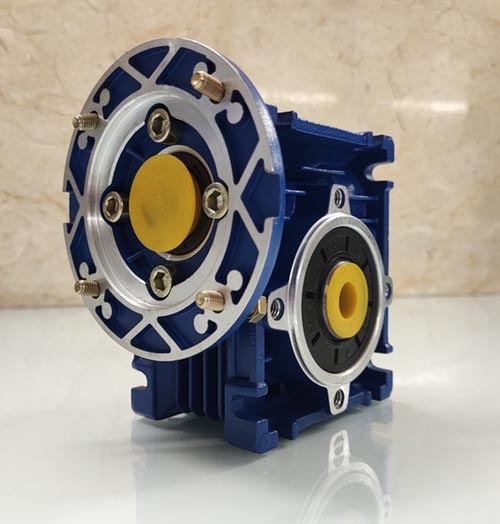

گیربکس های صنعتی کتابی از لحاظ ابعاد و اندازه و بر اساس استاندارد IEC به تیپ ها یا سایز های مختلفی دسته بندی میشوند. بر اساس الکتروموتور ورودی و قطر شافت خروجی مورد نیاز میبایست تیپ مناسب گیربکس مکعبی را انتخاب نمود. گیربکس کتابی تیپ 30 با الکتروموتور های فریم 56 و 63 به صورت فلنج B5 و نیم فلنج B14 قابلیت اتصال دارد.

• الکتروموتور 0.18kw سه فاز 1400 دور – فریم 63

قطر شفت ورودی و قطر سوراخ خروجی گیربکس NMRV

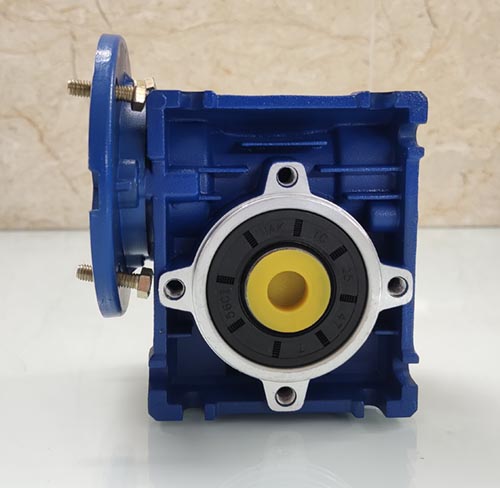

ورودی برای گیربکس های کتابی تیپ 30 به صورت استاندارد و بر طبق جداول و دیتا شیت های استاندارد 11 میلیمتر و 9 میلیمتر در دسترس هستند. قطر خروجی این گیربکس نیز به صورت استاندارد 14 میلیمتر است. مشخصات شفت ورودی و سوراخ خروجی گیربکس های کتابی NMRV را در جدول زیر مشاهده میفرمایید.

جهت مشاهده واضح تر گوشی خود را بچرخانید

ابعاد به میلیمتر

مواردی که باید هنگام خرید گیربکس صنعتی مکعبی در نظر بگیرید

برای خرید گیربکس مکعبی تیپ 50 یا هرکدام از گیربکس های مکعبی باید موارد زیر را درنظر بگیرید تا دچار اشتباه و در نتیجه هزینه های اضافی مالی و زمانی نشوید. لازم به ذکر است مشخصات استاندارد ظاهری و ابعادی گیربکس با تغییر تیپ آن تغییر میکند. برای کسب اطلاعات بیشتر در این زمینه میتوانید مقاله مفید گیربکس صنعتی، رویکردهای کلیدی در خرید گیربکس صنعتی را مطالعه بفرمایید.

• قطر شافت ورودی
• نوع نصب (فلنچ ورودی): فلنچ یا نیم فلنچ
• نسبت تبدیل

اجزای گیربکس مکعبی

• فلنج ورودی
• درپوش محفظه بلبرینگ
• دنده برنجی
• ماردون فولادی
• پوسته و بلبرینگ
• کاسه نمد برای جلوگیری از خروج و نشت روغن
• فلنج خروچی در صورت نیاز

فلنج خروجی گیربکس حلزونی کتابی

فلنج خروجی بلند سایز 40

فلنج خروجی گیربکس مکعبی

فلنج خروجی گیربکس

فلنج خروجی گیربکس حلزونی

جنس بدنه گیربکس کتابی

گیربکس مکعبی یا کتابی در دو نوع پوسته چدن و آلومینیم تولید میشوند اما به صورت معمول و کاربردی گیربکس های بدنه آلومینیمی به دلیل اینکه با الکتروموتورهای فلنج دار و نیم فلنج بدنه آلومینیمی متصل میشوند پر مصرف تر هستند. گیربکس های کتابی تیپ 100 و بیشتر به صورت چدنی مورد استفاده قرار میگیرند.
