استاندارد ابعاد و نصب الکتروموتور ها

استاندارد بین المللی تجهیزات الکترومکانیکی IEC

International Electrotechnical Commission

استاندارد ابعاد و نصب الکتروموتور ها

اطلاعات مربوط به ابعاد الکتروموتور ، سایز فریم،ابعاد پایه و شرایط نصب در مراحل نصب و راه اندازی و آماده سازی محل نصب الکتروموتور ها بسیار حائز اهمیت میباشد.

این اطلاعات استاندارد که در جداول قابل دسترسی میباشند بیانگر ابعاد مهمی نظیر سایز شفت الکتروموتور،ابعاد موتور، فاصله بین پایه ها ، قطر پیچ ها و غیره میباشند.

نوع نصب الکتروموتور

لازم به ذکر است که نصب الکتروموتور ها بنا به سیستم و ماشین طراحی شده ممکن است عمودی،افقی،روی پایه،با فلنج یا بدون فلنج یا با نیم فلنج باشد.

لذا در ادامه به بررسی نحوه خواندن کد های مربوط به استاندارد نصب مانند ابعاد یا فریم سایز ، ابعاد شفت و نوع نصب الکتروموتور را خدمتتان ارایه میدهیم.

پلاک خوانی الکتروموتور

جهت کسب اطلاعات بیشتر در خصوص اطالاعات درج شده روی پلاک الکتروموتور میتوانید مقاله پلاک خوانی الکتروموتور را در آبادگر موتور مطالعه بفرمایید.



الکترو موتور y3

الکتروموتور با فلنج بدون پایه B5

B35

الکتروموتور با پایه و با فلنج B35

الکتروموتور سه فاز

الکتروموتوربا پایه B3

ابعاد بدنه الکتروموتور

ابعاد بدنه الکتروموتور ها بر اساس توان الکتروموتور ها (که با کیلووات یا اسب بخار نمایش داده میشوند) استاندارد شده اند. به این معنی که هرچه توان الکتروموتور بیشتر میشود سایز موتور نیز بزرگتر میشود.

ابعاد یا سایز فریم الکتروموتور ها نشان دهنده قطر سوراخ های موتور،فاصله بین پایه ها،قطر شفت و طول شفت و … است که این سری اطلاعات برای طراح سیستم بسیار مهم می باشد.

فریم سایز یا سایز الکتروموتور بر اساس یک کد بیان میشود که حاوی اعداد و حروف میباشد که طبق قوانین یکی از استانداردهای معروف بین المللی تجهیزات الکترونیکی و مکانیکی مانند استاندارد IEC یا استاندارد NEMA روی پلاک موتور ها و در دل کد هر الکتروموتور قابل مشاهده میباشند.

به عنوان مثال کد:  90L

حروف مربوط به ابعاد الکتروموتور در استاندارد IEC و NEMA

ابعاد الکتروموتور
جدول ابعاد استاندارد الکتروموتور

حروف معرف ابعاد الکتروموتور در استاندارد IEC

  • H: فاصله بین مرکز شفت تا زیر پایه ها
  • A: فاصله بین مرکز پیچ پایه ها
  • B: فاصله بین خطوط مرکزی پیچ های یک پایه (در دید از کنار)
  • C: فاصله بین مرکز نزدیکترین پیچ پایه تا شانه شفت (در تصویر مشخص است)
  • K: قطر محل قرارگیری پیچ پایه
  • D: قطر شفت
  • E: طول شفت

جدول ابعاد استاندارد الکتروموتورها

قطر شافت الکتروموتور و طول شافت الکتروموتور ، فاصله مرکز به مرکز سوراخ پایه های الکتروموتور را در جداول زیر بر اساس سایز فریم الکتروموتور میتوان به دست آورد.

ابعاد الکتروموتور بر اساس IEC
استاندارد بین المللی IEC
ابعاد الکتروموتور بر اساس IEC
سایز فریم سایز شفت و طول شفت الکتروموتورها
ابعاد استاندارد الکتروموتور ها
سایز فریم قطر شفت طول شفت و ابعاد iec
سایز فریم قطر شفت طول شفت و ابعاد iec
ابعاد استاندارد الکتروموتور
ابعاد استاندارد الکتروموتور بر اساس IEC
استاندارد IEC/NEMA H

D

A

2E

B

2F

C

BA

K

H

OD

UO

E

N-W

63 63 100 80 40 7 11j6 23
71 72 112 90 45 7 14j6 30
80 80 125 100 50 10 19j6 40
90S 90 140 100 56 10 24j6 50
143T 88.9 139.7 101.6 57.15 8.7 22.2 57.15
90L 90 140 125 56 10 24j6 50
145T 88.9 139.7 127 57.15 8.7 22.2 57.15
100L 100 160 140 63 12 28j6 60
112S 112 190 140 70 12 28j6 60
182T 114.3 190.5 114.3 70 10.3 28.8 69.9
112M 112 190 140 70 12 28j6 60
184T 114.3 190.5 139.7 70 10.3 28.8 69.9
132S 132 216 140 89 12 38k6 80
213T 133.4 216 139.7 89 10.3 34.9 85.7
132M 132 216 178 89 12 38k6 80
215T 133.4 216 177.8 89 10.3 34.9 85.7
160M 160 254 210 108 15 42k6 110
254T 158.8 254 209.6 108 13.5 41.3 101.6
160L 160 254 254 108 15 42k6 110
256T 158.8 254 54 108 13.5 41.3 101.6
180M 180 279 241 121 15 48k6 110
284T 177.8 279.4 279.4 121 13.5 47.6 117.5
200M 200 318 267 133 19 55m6 110
324T 203.2 317.5 266.7 133 16.7 54 133.4
200L 200 318 305 133 19 55m6 110
326T 203.2 317.5 304.8 133 16.7 54 133.4
225S 225 356 186 149 19 60m6 110
364T 228.6 355.6 285.8 149 19 60.3 149.2
250S 250 406 311 168 24 65m6 140
404T 254 406.4 311.2 168 20.6 73 184.2
250M 250 406 349 168 24 65m6 140
405T 254 406.4 349.2 168 20.6 73 184.2
280S 280 457 368 190 24 65m6 140
444T 279.4 457.2 368.4 190 20.6 73 184.2
280M 280 457 419 190 24 75m6 140
445T 279.4 457.2 419.1 190 20.6 85.7 215.9
315S 315 508 406 216 28 80m6 170
504Z 317.5 508 406.4 215.9 31.8 92.1 269.9
315M 315 508 457 216 28 80m6 170
505Z 317.5 508 457.2 215.9 31.8 92.1 269.9
355.M 355 610 560 254 28 100m6 210
586 368.3 584.2 558.8 254 30 98.4 295.3
355L 355 610 630 254 28 100M6 210
587 368.3 584.2 635 254 30 98.4 295.3

مشخصات شفت الکتروموتور

در جدول بالا OD مولفه مربوط به مشخصات شفت موتور میباشد.

از OD میتوان اطلاعات مربوط به شفت را مانند طول شفت موتور،قطر داخلی شفت،قطر خارجی شفت و ابعاد پیچ را بدست آورد.

  • طول شفت : E
  • قطر داخلی شفت: GA
  • قطر خارجی شفت: F
  • ابعاد پیچ tapped hole

در خصوص ابعاد و اطلاعات شفت الکتروموتور ها میتوان به جدول زیر مراجعه کرد.

ابعاد شفت سایز به میلی متر
D E F GA ابعاد پیچ
9j6 20 3 10.2 M3
11j6 23 4 12.5 M4
14j6 30 5 16 M5
19j6 40 6 21.5 M6
24j6 50 8 27 M8
28j6 60 8 31 M10
38k6 80 10 41 M12
42k6 110 12 45 M16
48k6 110 14 51.5 M16
55m6 110 16 59 M20
60m6 140 18 64 M20
65m6 140 18 69 M20
70m6 140 20 74.5 M20
75m6 140 20 79.5 M20
80m6 170 22 85 M20
90m6 170 25 95 M24
100m6 210 28 106 M24

نوع نصب و طریقه نصب الکتروموتور

پس از مشخص شدن سایز الکتروموتور و نوبت به نوع نصب و پایه الکتروموتور ها میباشد.

الکتروموتور سه فاز یا الکتروموتور تکفاز بسته به نوع مکان و تاسیساتی که قرار است نصب شوند دارای انواع پایه دار،فلنج دار،پایه و فلنج دار، نیم فلنج و عمودی و افقی میباشند.

IM در پلاک الکتروموتور

ابعاد و نوع نصب الکتروموتور روی پلاک الکتروموتور و در کنار حروف IM که به معنی INTERNATIONAL MOUNTING یا نصب بین المللی نمایش داده میشوند.

به عنوان مثال الکتروموتور IM B5 به موتور بدون پایه و دارای فلنج کامل اشاره میکند. در ادامه با انواع کد ها نو نوع نصب بیشتر آشنا خواهید شد.

نوع نصب و انواع حالات نصب

در تصویر زیر نوع نصب پایه و سایر حالات را مشاهده می فرمایید.

انواع نصب و پایه الکتروموتور

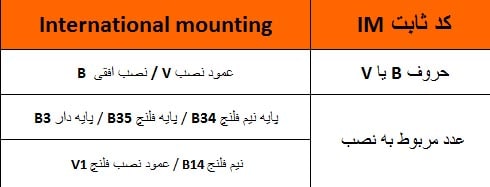

نوع نصب الکتروموتور ها با دو کد مجزا نمایش داده میشوند که بسته به سازنده موتور یکی از این کد های بین المللی روی پلاک درج میشود.

کد اول CODE I که با IM در ابتدا شروع میشود سپس کد B یا v و اعداد پس از آن نوشته میشود.

کد ثابت IM INTERNATIONAL MOUNTING
حروف  B یا V B نصب افقی /  V نصب عمودی
عدد مربوط به نوع نصب نوع نصب ( پایه دار-پایه با فلنج-فلنج دار-نیم فلنج و ….
  •  B35 الکتروموتور پایه دار با فلنج کامل
  • B34 الکتروموتور پایه دار با نیم فلنج
  •  B3 الکتروموتور پایه دار بدون فلنج
  •   B5 الکتروموتور بدون پایه و با فلنج

لازم به ذکر است که B به معنای ایستاده و V به معنای عمودی یا VERTICAL است.

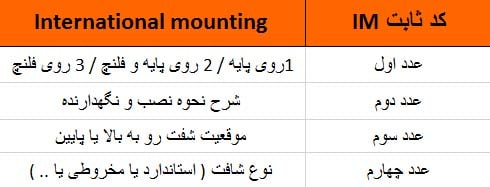

کد دوم CODE II  نیز با IM به معنای نصب بین المللی و سپس با چهار عدد مجزا در ادامه ان نمایش داده میشود که هر یک از تعداد نمایانگر مفهومی است که در جدول زیر مشاهده میکنید.

کد ثابت IM INTERNATIONAL MONTING
عدد اول (1 روی پایه / 2 روی پایه و فلنج / 3 روی فلنج )نصب میشود
عدد دوم شرح نحوه نصب و نگهدارنده
عدد سوم موقعیت شفت ( رو به پایین یا بالا یا …. )
عدد چهارم نوع شفت ( استاندارد یا مخروطی یا …)

ابعاد فلنج الکتروموتور

برای به دست اوردن ابعاد فلنج الکتروموتور ها و فاصله جای پیچ ها بایستی به جداول استاندارد و دیتا شیت ها مراجعه کرد.

ابعاد الکتروموتور

جدول ابعاد الکتروموتور

فلنج چدنی الکتروموتور

الکتروموتور های بدنه چدنی چینی عموما به صورت B3 ( پایه دار ) هستند ، مگر اینکه الکتروموتور بدنه آلومینیمی به صورت فلنج فابریک تهیه کنید.

تهیه فلنج چدنی الکتروموتور کار سختی نیست، درب جلوی الکتروموتور برداشته میشود و فلنج مطابق با سایز فریم الکتروموتور مورد نظر نصب میشود.

خرید فلنج چدنی

پلاک خوانی الکتروموتور ها

در خصوص پلاک خوانی الکتروموتور و مواردی همچون کلاس حفاظتی و کلاس عایقی و سایر موارد میتوانید مقاله پلاک خوانی را از آبادگرموتور مطالعه فرمایید.
