الکتروموتور 0.33 اسب 700 دور – ERCEM

برند:
ERCEM (ارسم) – ساخت گوانگلو چین
توان خروجی:
0.25 کیلووات (0.33 اسب بخار)
سرعت چرخش:
حدود 700 تا 750 دور در دقیقه – 8 پل
مشخصات ساخت:
سه فاز، بدنه آلومینیومی، فریم 80، شافت 19 میلی‌متر، نصب B35، کلاس F و IP55

سفارش از طریق بله
توضیحات

توضیحات

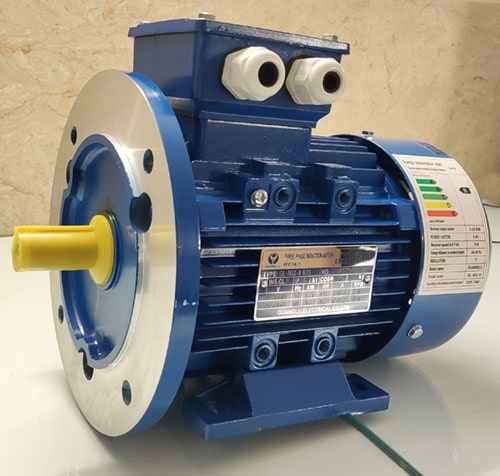

الکتروموتور 0.33 اسب 700 دور ارسم

الکتروموتور 0.25 کیلووات یا 0.33 اسب بخار ارسم (ERCEM) یک الکتروموتور سه فاز دور پایین با سرعت نامی حدود 700 تا 750 دور در دقیقه است. این موتور از محصولات ساخت کارخانه گوانگلو چین بوده و برای کاربردهایی که به سرعت چرخش پایین‌تر و عملکرد مداوم نیاز دارند، مورد استفاده قرار می‌گیرد.

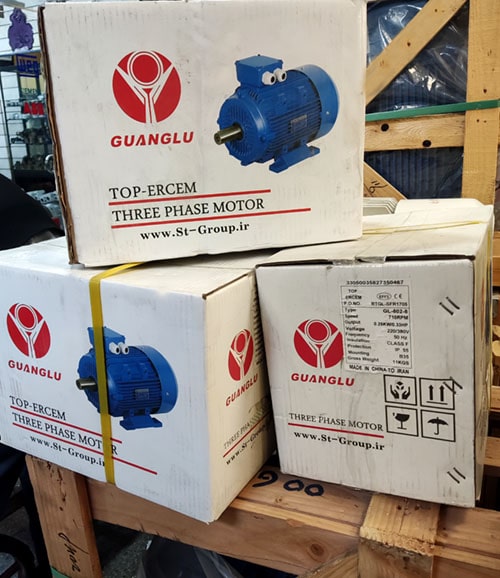

الکتروموتورهای چینی به دلیل تنوع مدل و قیمت رقابتی، در بسیاری از واحدهای صنعتی و کارگاهی استفاده می‌شوند. برند ارسم نیز از محصولات تولیدی کارخانه گوانگلو است. این مدل با توان 0.25 کیلووات، سیم‌پیچی مسی، پوسته آلومینیومی و درجه حفاظت IP55 عرضه می‌شود.

همچنین بخوانید: الکتروموتورهای سه فاز چینی

الکتروموتور 0.25 کیلووات 8 پل؛ مناسب برای دور پایین

سرعت چرخش الکتروموتور به تعداد قطب‌های آن و فرکانس برق ورودی بستگی دارد. این مدل از نوع 8 پل است. سرعت سنکرون موتور 8 پل در فرکانس 50 هرتز برابر با 750 دور در دقیقه است؛ اما سرعت واقعی موتور هنگام کار به دلیل لغزش، معمولاً کمی کمتر از این مقدار خواهد بود.

به همین دلیل، این الکتروموتورها در بازار با عنوان موتور 700 دور یا 750 دور شناخته می‌شوند. موتورهای 8 پل در مقایسه با مدل‌های 2 یا 4 پل، سرعت خروجی پایین‌تری دارند و در کاربردهایی استفاده می‌شوند که نیازی به دور بالا نیست.

در توان‌های پایین، مانند 0.25 کیلووات، الکتروموتورهای 8 پل ممکن است تنوع و موجودی محدودتری نسبت به مدل‌های پرمصرف 1400 و 3000 دور داشته باشند.

جنس بدنه و مشخصات ساخت الکتروموتور ارسم

الکتروموتور ارسم 0.25 کیلووات 700 دور دارای پوسته آلومینیومی و سیم‌پیچی مسی است. استفاده از آلومینیوم باعث کاهش وزن بدنه می‌شود و در عین حال به انتقال حرارت کمک می‌کند. سیم‌پیچی مسی نیز یکی از مشخصات مهم در ساخت این موتور است.

این مدل با کلاس عایق‌بندی F و درجه حفاظت IP55 ساخته شده است. کلاس F به رده حرارتی سیستم عایقی موتور اشاره دارد و IP55 نیز سطح حفاظت محفظه موتور در برابر گردوغبار و پاشش آب را مشخص می‌کند.

مقایسه پوسته آلومینیومی و چدنی الکتروموتورها

همچنین بخوانید: تفاوت پوسته آلومینیومی و چدنی الکتروموتورها

کلاس حفاظت IP55 در الکتروموتورها

درجه حفاظت یا IP از دو رقم تشکیل می‌شود. رقم اول میزان حفاظت محفظه در برابر ورود اجسام جامد و گردوغبار را نشان می‌دهد و رقم دوم به میزان حفاظت در برابر نفوذ آب مربوط است.

در درجه حفاظت IP55، رقم اول نشان‌دهنده حفاظت در برابر ورود گردوغبار در حدی است که عملکرد موتور مختل نشود و رقم دوم بیانگر مقاومت در برابر پاشش یا جریان آب تحت فشار از جهات مختلف در شرایط آزمون استاندارد است. بنابراین IP55 به معنی ضدآب بودن کامل الکتروموتور یا قابلیت غوطه‌وری در آب نیست.

همچنین بخوانید: ارزیابی شرایط و وضعیت الکتروموتور

مشخصات ابعادی الکتروموتور ارسم 0.33 اسب 700 دور

برای نصب یا جایگزینی الکتروموتور باید مشخصات ابعادی آن با دستگاه مورد نظر مطابقت داشته باشد. از مهم‌ترین این مشخصات می‌توان به سایز فریم، قطر و طول شافت، ابعاد جای خار، فاصله سوراخ‌های پایه و اندازه فلنج اشاره کرد.

این الکتروموتور دارای سایز فریم 80 است. بر اساس ابعاد استاندارد IEC، قطر شافت این فریم 19 میلی‌متر است. با این حال برای بررسی طول شافت، جای خار و سایر جزئیات نصب بهتر است نقشه ابعادی سازنده نیز کنترل شود.

ابعاد استاندارد الکتروموتور بر اساس فریم IEC


استاندارد بین‌المللی IEC

جدول سایز فریم، قطر شافت و طول شافت الکتروموتورها


سایز فریم، قطر شافت و طول شافت الکتروموتورها

همچنین بخوانید: جدول ابعاد استاندارد الکتروموتورها

ابعاد فلنج و نوع نصب الکتروموتور ارسم

نوع نصب این مدل B35 است؛ یعنی موتور قابلیت نصب به‌صورت پایه‌دار و فلنج‌دار را دارد. در این روش، الکتروموتور علاوه بر پایه‌های نصب، به فلنج نیز مجهز است و می‌تواند با توجه به طراحی مجموعه به شاسی یا بدنه دستگاه متصل شود.

برای انتخاب فلنج مناسب، ابعاد اتصال و فاصله سوراخ‌ها باید با استاندارد و نقشه همان موتور تطبیق داده شوند.

نقشه ابعاد فلنج الکتروموتور بر اساس استاندارد IEC


ابعاد فلنج بر اساس استاندارد IEC

مشخصات فنی الکتروموتور 0.25 کیلووات ارسم

مشخصه مقدار
برند ERCEM (ارسم)
کارخانه سازنده گوانگلو (Guanglu) چین
توان خروجی 0.25 کیلووات (0.33 اسب بخار)
سرعت چرخش حدود 700 تا 750 دور در دقیقه
تعداد قطب 8 پل
تعداد فاز سه فاز
سری ساخت GL
سایز فریم 80
قطر شافت 19 میلی‌متر
جنس پوسته آلومینیوم
جنس سیم‌پیچی مس
نوع نصب B35 (پایه و فلنج)
محل ترمینال بالای موتور
کلاس عایق‌بندی F
درجه حفاظت IP55

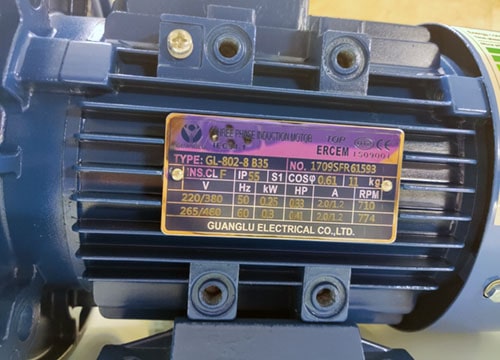

وزن درج‌شده روی پلاک حدود 11 کیلوگرم

قیمت الکتروموتور ارسم 0.33 اسب 700 دور

قیمت الکتروموتورهای سه فاز با توجه به توان، سرعت چرخش، تعداد قطب، نوع نصب و کارخانه سازنده متفاوت است. الکتروموتورهای دور پایین نیز به دلیل ساختار متفاوت و تنوع کمتر در برخی توان‌ها، ممکن است قیمت و شرایط تأمین متفاوتی نسبت به مدل‌های 1400 و 3000 دور داشته باشند.

برای اطلاع از قیمت روز و موجودی الکتروموتور 0.25 کیلووات 700 دور ارسم می‌توانید با کارشناسان فروش آبادگر موتور تماس بگیرید و پیش از خرید، مشخصات فنی و نوع نصب مورد نیاز خود را اعلام کنید.

همچنین بخوانید: لیست قیمت الکتروموتورهای چینی

رابطه تعداد قطب، سرعت، توان و ابعاد الکتروموتور

تعداد قطب و فرکانس برق ورودی، سرعت سنکرون الکتروموتور را تعیین می‌کنند. در فرکانس 50 هرتز، موتورهای 2، 4، 6 و 8 پل به‌ترتیب سرعت سنکرون 3000، 1500، 1000 و 750 دور در دقیقه دارند. سرعت واقعی هر موتور به دلیل لغزش، کمی پایین‌تر از سرعت سنکرون خواهد بود.

در یک توان مشخص، موتورهای دور پایین معمولاً به طراحی الکترومغناطیسی و تعداد قطب بیشتری نیاز دارند و ممکن است نسبت به موتورهای دور بالاتر هم‌توان، ابعاد و وزن متفاوتی داشته باشند. بنابراین برای انتخاب موتور، علاوه بر توان و سرعت، باید گشتاور مورد نیاز دستگاه و شرایط کاری نیز در نظر گرفته شود.

آمپراژ و جریان مصرفی الکتروموتور

جریان مصرفی الکتروموتور به عواملی مانند توان، ولتاژ، راندمان، ضریب توان و میزان بار بستگی دارد. نمی‌توان صرفاً از روی دور موتور نتیجه گرفت که یک الکتروموتور آمپر بیشتری مصرف می‌کند. برای انتخاب کابل، کلید حفاظتی و تجهیزات راه‌اندازی، جریان نامی درج‌شده روی پلاک موتور باید ملاک قرار گیرد.

راندمان الکتروموتورها و صرفه‌جویی در مصرف انرژی

راندمان نشان می‌دهد چه مقدار از انرژی الکتریکی ورودی به توان مکانیکی مفید در محور موتور تبدیل می‌شود. در موتورهایی که ساعات طولانی کار می‌کنند، انتخاب راندمان مناسب می‌تواند هزینه مصرف برق را کاهش دهد.

رده‌های راندمان IE1 تا IE4 در استانداردهای مربوط به الکتروموتورها تعریف شده‌اند. با این حال، کلاس راندمان این مدل را نباید بدون بررسی پلاک یا کاتالوگ سازنده مشخص فرض کرد.

همچنین بخوانید: الکتروموتور IE3 و نقش آن در صرفه‌جویی انرژی

نکته انتخاب:
الکتروموتور 8 پل برای کاربردهایی مناسب است که به سرعت پایین نیاز دارند. اگر دستگاه به گشتاور راه‌اندازی بالا یا تغییر سرعت نیاز دارد، شرایط بار و روش کنترل دور نیز باید پیش از انتخاب موتور بررسی شود.
توضیحات تکمیلی

توضیحات تکمیلی

قدرت
سری ساخت
سایز فریم
نوع نصب
جنس بدنه
کلاس حفاظت بدنه
نظرات (1)

1 دیدگاه برای الکتروموتور 0.33 اسب 700 دور – ERCEM

  1. روزبه –

    شافت 19 فلنج 20 سانتیمتر
