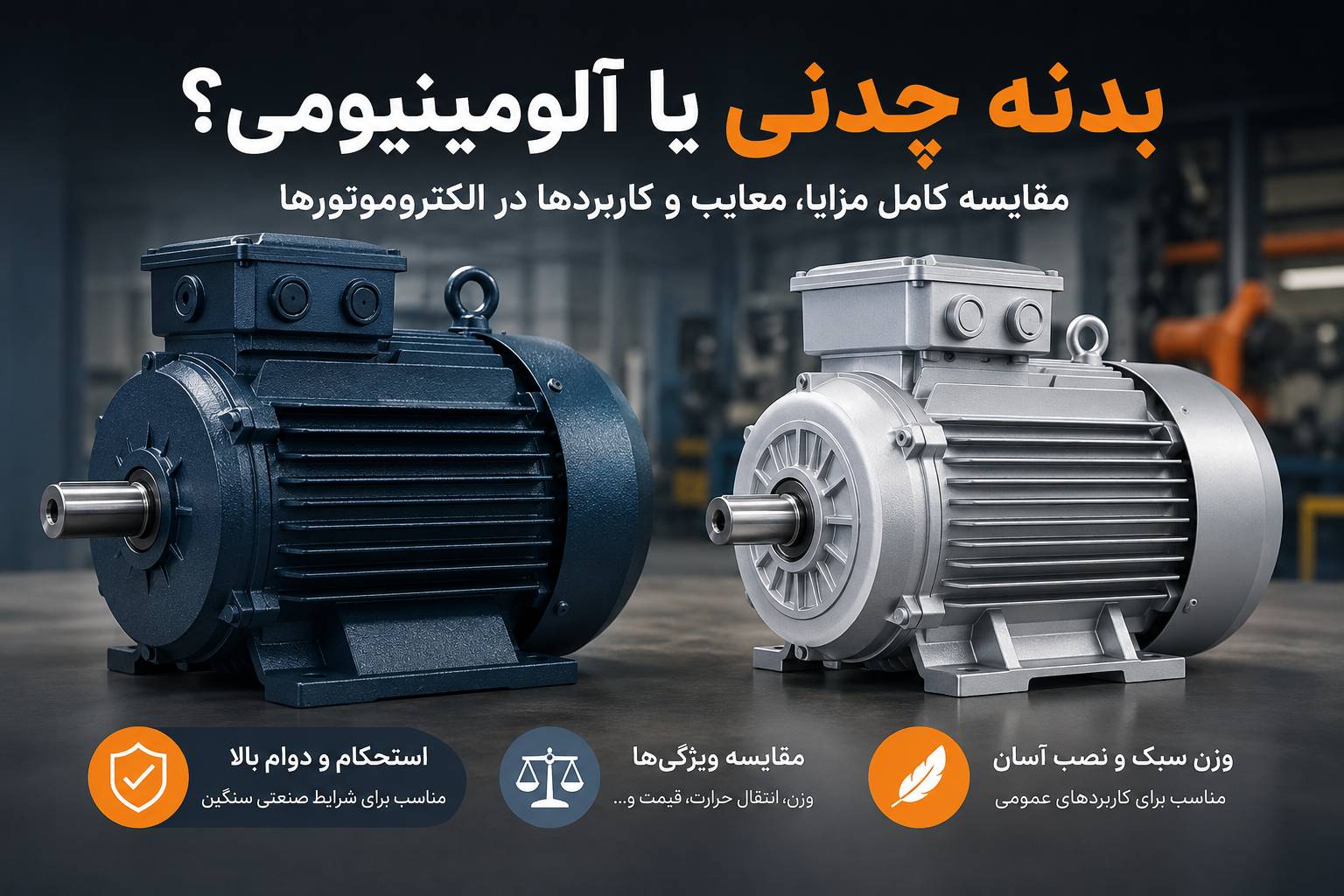

بدنه الکتروموتور چدنی یا آلومینیمی ؟ مقایسه کامل مزایا و معایب و کاربردها
الکتروموتور بدنه چدنی بهتر است یا آلومینیمی
این یکی از سوالات متداول افرادی است که قصد خرید یا جایگزینی یک موتور الکتریکی را دارند است . در این مقاله قصد داریم تا در مورد مزایا و معایب پوسته آلومینیمی و پوسته چدنی برای الکتروموتورها صحبت کنیم.
سازندههای موتور های الکتریکی پس از بررسی عملکرد موتور، هزینه، شرایط کاری و پذیرش بازار اقدام به تولید الکتروموتورها میکنند. لذا اطلاعات جامع در خصوص عملکردهای الکتریکی و مکانیکی این دو عنصر میتواند به بهترین انتخاب مصرف کننده بیانجامد.
پوسته یا بدنه الکتروموتور به صورت کلی وظیفه دارد تا قطعات داخلی موتور را در کنار هم نگه دارد و گرما را از محفظه موتور خارج کند و از موتور در برابر لرزش و ضربه محافظت کند.
جدول مزایا و معایب بدنه چدنی و بدنه آلومینیمی
مزایای الکتروموتور بدنه آلومینیمی
- ✅ وزن کم الکتروموتور
- ✅ اتلاف گرما و انتقال حرارت خوب
- ✅ قابلیت فرم دهی آسان تر
- ✅ پلاستیسیته خوب
- ✅ تغییر طول بیشتر از چدن
- ✅ صدای کم
- ✅ قابلیت جابجایی بهتر
- ✅ نصب راحت تر
- ✅ ارزان تر در برخی توان ها
- ✅ مناسب برای دستگاه های با نیاز جابجایی
- ✅ مناسب برای کوپل با گیربکس حلزونی
معایب الکتروموتور بدنه الومینیمی
- ⚠️ قیمت بالاتر در برخی توان ها
- ⚠️ سختی کمتر
- ⚠️ مناسب برای مکان های با کار کم
مزایای الکتروموتور چدنی
- ✅ سختی بالا
- ✅ لرزش کمتر
- ✅ مقاوم در برابر فشار خارجی
- ✅ شکل دهی بسیار سخت
- ✅ مناسب برای نصب در محیط های نامناسب و سخت
- ✅ برای کارکرد دائم کار مناسب است
معایب الکتروموتور بدنه چدنی
- ⚠️ وزن زیاد
- ⚠️ انتقال حرارت ضعیف
- ⚠️ ریخته گری و شکل دهی سخت
- ⚠️ پلاستیسیته و ازدیاد طول کمتر از آلومینیم
- ⚠️ سر و صدا بیشتر
بدنه آلومینیمی برای ماشین های الکتریکی کوچک در نظر گرفته می شود.
سایر موارد
- الومینیم چگالی کمتری دارد که این مورد باعث کم شدن وزن دستگاه می شود.
- آلومینیم حرارت را بهتر از آهن انتقال میدهد در نتیجه به تلفات گرما و خنک شدن بهتر موتور کمک میکند.
- مقاومت الومینیم کمتر است که باعث میشود مراحل ساخت و پردازش موتور آسان تر شود.
تاثیر در کارکرد الکتریکی و مکانیکی
میدانیم که در الکتروموتور های AC یا برق متناوب جنس پوسته (بدنه) در مدار موتور و هدایت مدار مغناطیسی ( در کل کارایی فنی ) هیچ دخالتی ندارد.
جنس چوسته موتور الکتریکی به کارکرد های الکتریکی و فنی موتور هیچ ربطی ندارد و صرفا در بحث کاربرد مکانیکی آن تفاوت ایجاد میکند.
سایز فریم الکتروموتور چدنی و آلومینیمی
موتور با ارتفاع بیشتر از 225 ( سایز فریم بیشتر از 160) عموما بدنه آلومینیمی ندارد و دلیل آن هم قدرت پایین مکانیکی بدنه است.
ارتفاع ( سایز فریم ) 63 الی 160 میلیمتر هم تولید الومینیمی و هم تولید پوسته چدنی دارند.
همانطور که پیشتر ذکر شد جنس بدنه هیچ ارتباطی با کارکرد فنی یک موتور ندارد و صرفا تفاوت در عملکرد مکانیکی موتور ها است.
فریم سایز چیست : مولفه ای است که ابعاد و مشخصات ابعادی موتور ها بر اساس آنها ساخته میشود. سایز الکتروموتور ها بر اساس مشخصاتی نظیر منبع برق ورودی و قدرت و سرعت آنها استاندارد میشود و یک سایز فریم مشخص به آنها تعلق میگیرد . سایز فریم الکتروموتور ها از 63 میلیمتر تا 355 میلیمتر طبقه بندی میشوند.
بر فرض مثال اگر دنبال به دست آورد قطر و طول شفت الکتروموتوری میگردید باید ببینید که سایز فریم آن موتور چند است.
⚙️ بیشتر بخوانید : استاندارد ابعاد و نصب الکتروموتور
کوپل الکتروموتور ها با گیربکس های صنعتی
بسیاری از گیربکس های صنعتی مانند گیربکس های حلزونی و کتابی به وسیله فلنج به الکتروموتور مربوطه کوپل میشوند . اگر میخواهید الکتروموتور را به گیربکس های کتابی یا حلزونی سری MVF وصل کنید بهتر است از الکتروموتورهای بدنه الومینیمی استفاده کنید.
الکتروموتور 0.18 کیلووات نیم فلنج کوپل شده با گیربکس حلزونی کتابی
الکتروموتورهای با نوع نصب B34 یا B14 که نیم فلنج هستند با بدنه الومینیمی تولید میشوند . در صورتی که از موتورهای با سایز بزرگ استفاده میکنید میتوانید با توجه به شرایط محیطی و ... از موتورهای بدنه چدنی با فلنج چدنی استفاده کنید.
انتخاب بدنه الکتروموتور بر اساس شرایط استفاده
| شرایط استفاده | انتخاب پیشنهادی |
|---|---|
| کارکرد ۲۴ ساعته و مداوم | بدنه چدنی |
| اهمیت وزن کم | بدنه آلومینیومی |
| محیط دارای لرزش یا ضربه | بدنه چدنی |
| حمل و نصب آسان | بدنه آلومینیومی |
| محیط صنعتی سنگین | بدنه چدنی |
| بودجه محدود | بدنه آلومینیومی |
تفاوت بین پوسته چدنی با پوسته آلومینیمی
الکتروموتور بدنه چدنی با دوام است در برابر ضربه مقاوم است ، استحکام مکانیکی بالایی دارد اما از معایب آن میتوان به وزن زیاد ، زنگ زدگی راحت نسبت به الومینیم و انتقال حرارت ضعیف اشاره کرد.
پوسته آلومینیمی ظاهری زیبا تر دارد ، به راحتی زنگ نمیزند، پردازش آسان دارد و اتلاف حرارت آن نسبت به چدن بهتر است . اما مقاومت مکانیکی ضعیف تری دارد و قیمت آن بالا تر است .
نکته دیگر این است که در مناطق گرمسیری در صورت امکان ، استفاده از پوسته آلومینیمی به دلیل اتلاف و انتقال حرارت بهتر میتواند بازدهی بهتری داشته باشد اما مابقی فاکتورها نیز اعم از مقاومت و … نیز بایستی لحاظ شود.
در بحث اجرایی و الکتریکی الکتروموتور با پوسته چدن یا پوسته الومینیم هیچ تفاوتی ندارد .
⚙️ بیشتر بخوانید : نکات نگهداری الکتروموتور
آیا موتور الومینیمی زود تر خراب میشود ؟
خیر این یک تصور رایج است اما از نظر فنی درست نیست . جنس بدنه به تنهایی عامل تعیین کننده عمر الکتروموتور نیست. کیفیت طراحیف جنس سیم پیچی،بلبرینگ ها و سیستم خنک کاری و شرایط بهره برداری تاثیر زیادی بر روی عمر موتور دارد.
از نظر مقاومت در برابر خوردگی نیز آلومینیم به دلیل تشکیل یک لایه طبیعی اکید روی سطح خود،معمولا در محیط های مرطوب مقاومت خوبی دارد و در برخی مواقع از چدن بهتر عمل می کند. با این حال اگر موتور در محیط های صنعتی سنگین با شرایط سخت کار میکند ، چدن انتخاب بهتری است.
آیا موتور چدنی راندمان بهتری دارد ؟
خیر ربطی ندارد. راندمان الکتروموتور بیشتر به مواردی مانند طراحی مغناطیسی،کیفیت سیم پیچی، هسته استاتور و روتور،یاتاقان ها و کلاس راندمان (IE2 یا IE3 یا IE4) ربط دارد. البته موتور بدنه الومینیمی به دلیل هدایت حرارتی بهتر میتواند در بخی شرایط گرما را سریع تر به محیط منتقل کند و بدنه چدنی نیز به دلیل جرم بیشتر نوسانات دمایی را بهتر کنترل می کند. پس جن بدنه نمیتواند عامل تعیین کننده ای در راندمان موتور باشد.
⚙️ بیشتر بخوانید : کلاس های راندمان الکتروموتورها
برای اینورتر کدام بدنه مناسب تر است ؟
فرقی ندارد . موتور مورد نظر باید از نظر طراحی و عایق بندی برای کار با درایو فرکانس متغیر VFD مناسب باشد.
⚙️ بیشتر بخوانید : اینورتر چیست ؟
در زمان انتخاب موتور برای اینورتر، بهتر است به عواملی مانند کلاس عایقی، سیستم خنککاری، تحمل ولتاژهای PWM، کیفیت یاتاقانها و محدوده فرکانس مجاز بیشتر از جنس بدنه توجه شود.
آیا اختلاف وزن روی نصب تاثیر دارد ؟
بله، اما این تأثیر بیشتر به فرآیند نصب و شرایط سازه مربوط میشود. الکتروموتورهای با بدنه آلومینیومی به دلیل وزن کمتر، حمل، جابهجایی و نصب آسانتری دارند و در تجهیزاتی که کاهش وزن اهمیت دارد، گزینه مناسبی هستند.
در مقابل، موتورهای بدنه چدنی سنگینتر هستند و ممکن است برای نصب به تجهیزات جابهجایی یا پایههای مستحکمتری نیاز داشته باشند. با این حال، وزن بیشتر معمولاً باعث کاهش لرزش و افزایش پایداری موتور در کاربردهای صنعتی سنگین نیز میشود.
بنابراین، اگرچه اختلاف وزن میتواند بر سهولت نصب و الزامات سازهای تأثیر بگذارد، اما بهخودیخود نشانه کیفیت یا عملکرد بهتر یکی از دو نوع موتور نیست.
نتیجه گیری
در مقاله پیش رو تمامی مزایا و معایب پوسته های چدنی و الومینیمی مطرح شد اما چیزی که واضح است انتخاب مناسب بر اساس کارکرد مورد نیاز یا محیطی که قرار است الکتروموتور در آن کار کند مهمترین مساله است . که با در کنار هم قرار دادن مزیت ها و عیوب ذکر شده بتوان بهترین انتخاب را کرد تا در هزینه و انرژی و .. صرفه جویی نمود.
از این رو مشورت کردن با مسئول فنی یا افراد متخصص برای انتخاب بهتر توصیه میشود.
