الکتروموتور 0.25 کیلووات 3000 دور – ABB فنلاند

توضیحات

الکتروموتور 0.25 کیلووات ABB

• برند: ABB ساخت فنلاند ( جهت آشنایی با کمپانی ABB اینجا را مطالعه بفرمایید.)
• قدرت : 0.25 کیلووات – سرعت 3000 دور
• فرکانس : 50 هرتز – 60 هرتز
• تعداد قطب : 2
• عایق بندی : کلاس F
• حفاظت بدنه : حفاظت در مقابل نفوذ گرد و غبار – حفاظت در برابر پاشیدن شعاعی آب (International Mounting 55)
• فریم سایز : 63B (جهت اطلاع از ابعاد و سایز شفت و پایه و بدنه و پیچ ها مورد نیاز است )
• نصب : B3 -پایه دار

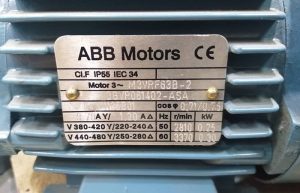

• سایر اطلاعات را بر روی پلاک الکتروموتور و در ادامه خواهید دید. ( پلاک خوانی الکتروموتور)

ابعاد شفت و پایه های موتور 0.25 کیلووات

جهت طراحی و نصب اجزای ماشین یا در موارد اجرایی همیشه نیاز هست که اطلاعاتی نظیر جای پیچ پایه ها یا فلنج ها ، قطر شفت ، طول شفت و سایر اطلاعات ابعادی را داشته باشیم.

به همین منظور است که موتور های الکتریکی یا تجهیزاتالکتریکی و مکانیکی به صورت استاندارد ساخته میشوند. هر موتور بر اساس مشخصات و ویژگی های اصلی خود مانند سرعت و قدرت و جنس پوسته و منبع تغذیه دارای یک سایز فریم استاندارد است.

سایز فریم موتور بر روی پلاک موتور درج میشود. با داشتن سایز فریم موتور می توانیم به جداول استاندارد بین المللی یا دیتا شیت های تهیه شده توسط کارخانه رجوع کنیم و سایر اطلاعات را بدست بیاوریم.

جدول زیر بخشی از استاندارد IEC است که میتوانیم اطلاعات مورد نیاز مانند قطر و طول شفت موتور را بدست بیاوریم.
