فلنج الکتروموتور چیست؟ کاربرد ها ، انواع فلنج موتور و نحوه انتخاب
فلنج چیست و کاربرد فلنج در صنایع
معنی در لغت
فلنج flange در لغت به معنی لبه دار کردن یا لبه بیرون آمده است که در صنایع مختلف به منظور اتصال قطعات کاربرد فراوانی دارد ما در این مقاله قصد داریم تا به صورت کلی و در حد تعریف مطالبی مربوط به فلنج الکتروموتور ها را خدمت شما عزیزان ارایه دهیم.
کاربرد فلنج در صنایع
فلنج ها در طیف وسیعی از صنایع مختلف مانند نفت گاز پتروشیمی راه آهن و به صورت کلی هرجایی که نیاز به اتصالی احساس شود مورد استفاده قرار میگیرند. از مزیت های فلنج میتوان به قابلیت باز و بسته شدن آنها در موارد مورد نیاز به عنوان مثال تعویض یا تغییر دستگاه ها یا لوله ها اشاره کرد، که بوسیله پیچ یا جوش دادن استفاده میشوند.
فلنج الکتروموتور
فلنچ موتور یک اتصال مکانیکی است که در جلوی موتور و به جای درب آن نصب میشود. تا یک اتصال مطمئن و دقیق را را بین موتور و سایر تجهیزات فراهم کند.
یکی از مواردی که فلنج کاربرد دارد در اتصال الکتروموتور ها به دستگاه های صنعتی میباشد که باتوجه به لرزشی که بر اثر چرخش بوجود می اید نیاز به وصل کردن الکتروموتور ها به وسیله فلنج میباشد که در این زمینه معمولا از فلنج یا نیم فلنج که سایز کوچکتری دارد استفاده میشود که در اکثر موارد فلنج باید جداگانه تهیه و نصب شود.
فلنج ها به طور گسترده ای در مواردی که میخواهیم الکتروموتور را به انواع گیربکس صنعتی یا پمپ ها و فن ها و سایر ماشین الاتی که نیازمند تراز دقیق شفت و انتقال قدرت است وصل کنیم مورد استفاده قرار میگیرند.
انواع فلنج
همانطور که گفته شد فلنج ها بر اساس کاربرد و جایی که قرار است استفاده شوند به انواع مختلفی دسته بندی میشوند که از انواع آنها میتوان به فلنج های لوله ای ساده یا سطح برجسته، فلنج های نر و ماده، شیاردار، فلنج کور و فلنج گلو دار و …. اشاره کرد.
کلاس فلنج ها
فلنج ها بر اساس مقدار فشار و دمایی که تحمل میکنند همچنین بر اساس تعداد سوراخ ها و عملیات حرارتی که بر روی آلیاژ انها انجام شده کلاسه بندی میشوند.
جنس فلنج ها
فلنج ها اتصالاتی هستند که قابلیت باز و بسته شدن توسط پیچ ها یا بولت ها را دارند از این رو بسته به شرایط و محل مورد استفاده آلیاژها و جنس های متنوعی را شامل میشوند که از مهم ترین آنها میتوان به چدن و فولاد و آلومینیم اشاره کرد طبیعی است که در مواردی که حرارت یا لرزش یا ضربه در کار باشد بهتر است که بر اساس استاندارد ها بهترین و کاربردی ترین آلیاژ را استفاده کنیم. تا در مقابل لرزش قدرتمند و مقاوم باشد.
ابعاد فلنج الکتروموتور ها
ساخت فلنج الکتروموتورها بر اساس استاندارد IEC صورت میگیرد که یک استاندارد بین المللی برای طراحی لوازم الکترومکانیکی است. فلنج ها بر اساس استاندارد با مشخصات مختلفی از جمله به B14 , B05 ساخته میشوند که هرکدام ابعاد مخصوص به خود را دارند و در کاربری های متفاوتی مورد استفاده قرار میگیرند.
انتخاب فلنج با سایز مناسب بسیار مهم است چون باید این قطعه را به الکتروموتور وصل کرد. جای بلبرینگ و قطر شافت و فاصله سوراخ ها و شیار ها باید دقیق باشد. با توجه به این مطلب حتما باید سایز موتور و نوع فلنج را با فروشنده چک کنید.
الکتروموتور چینی با فلنج فابریک B35
جدول ابعاد فلنج الکتروموتورها بر اساس سایز موتور
با توجه به سایز فریم استاندارد که در قسمت Motor type بر روی پلاک موتور نوشته شده است میتوان قطر کلی فلنج را به دست آورد.
| سایز فریم موتور | قطر فلنج بزرگ B05 | قطر فلنج کوچک B14 |
|---|---|---|
| 56 | – | – |
| 63 | 16 سانتیمتر | 9 سانتیمتر |
| 71 | 20 سانتیمتر | 10.5 سانتیمتر |
| 80 | 20 سانتیمتر | 12 سانتیمتر |
| 90 | 20 سانتیمتر | 14 سانتیمتر |
| 100 | 25 سانتیمتر | 16 سانتیمتر |
| 112 | 25 سانتیمتر | 16 سانتیمتر |
| 132 | 30 سانتیمتر | 20 سانتیمتر |
| 160 | 35 سانتیمتر | — |
| 180 | 35 سانتیمتر | — |
| 200 | 40 سانتیمتر | — |
| 225 | 45 سانتیمتر | — |
| 250 | 55 سانتیمتر | — |
موارد و دلایل استفاده فلنج
استفاده از فلنج باعث بهینه سازی در مصرف و سادگی در نصب، ارتقای دقت هم ترازی شفت، کاهش تنش مکانیکی بر بلبرینگ ها و کوپلینگ ها و همچینین طولانی تر شدن عمر دستگاه ها میشود و دلیل این امر هم جلوگیری از لرزش و وارد آمدن ضربه و جلو گیری از تنش ها و پیچش های تحمیلی به موتور و دستگاه است.

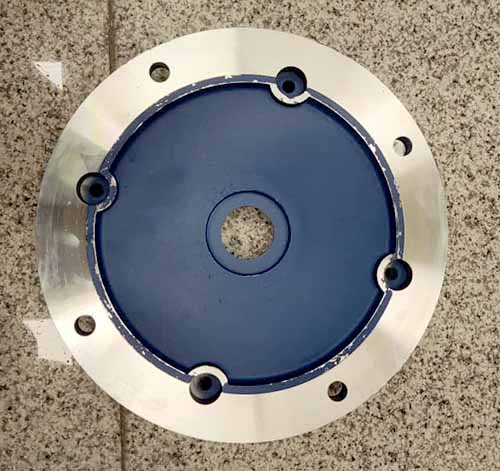

فلنج الومینیمی الکتروموتور 7.5 اسب چینی
B34 و B35 فلنج
در کاتالوگ محصولات الکتروموتورها فلنج کامل با پایه با علامت B35 و الکتروموتور با پایه و نیم فلنج با علامت اختصاری B34 نمایش داده میشوند که حرف (B3) به معنی پایه و عدد 4 به معنی نیم فلنج و عدد 5 به معنی فلنج کامل تعریف میشوند.
برای خرید فلنج الکتروموتور چه مواردی را بررسی کنیم ؟
- قدرت موتور
- نوع موتور (چینی و نام تجاری موتور ، ایرانی موتوژن یا الکتروژن یا جمکو یا … )
- سایز فریم الکتروموتور
- نوع نصب و فلنج
- جنس بدنه موتور
