الکتروموتور 5.5 اسب پایه فلنج Top Ital

(1 بازخورد مشتری)

550,000,000 ﷼

مشخصات الکتروموتور 5.5 اسب Top Ital
برند
Top Ital
توان
4 کیلووات – 5.5 اسب
سرعت
1430 دور در دقیقه
نوع نصب و فریم
B35 – فریم 112M

سفارش از طریق بله
توضیحات

توضیحات

الکتروموتور سه فاز 5.5 اسب پایه فلنج Top Ital

الکتروموتور 5.5 اسب پایه فلنج Top Ital یک موتور سه فاز با توان خروجی 4 کیلووات، بدنه آلومینیومی و آرایش نصب B35 است. این موتور با فریم 112M و سرعت نامی 1430 دور در دقیقه طراحی شده و به دلیل برخورداری هم‌زمان از پایه و فلنج، قابلیت نصب به دو روش را دارد. الکتروموتور Top Ital ساخت چین بوده و برای کاربردهای صنعتی متناسب با توان و مشخصات فنی آن قابل استفاده است.

الکتروموتورهای سه فاز از نظر جنس بدنه معمولاً در دو گروه آلومینیومی و چدنی عرضه می‌شوند. هرکدام از این مواد ویژگی‌های خاص خود را دارند و انتخاب آن‌ها به شرایط محیطی، نوع نصب و نیازهای پروژه بستگی دارد.

بدنه آلومینیومی وزن کمتری نسبت به مدل چدنی مشابه دارد و به دلیل ویژگی‌های حرارتی آلومینیوم، انتقال حرارت از سطح پوسته می‌تواند بهتر انجام شود. به همین دلیل در کاربردهایی که کاهش وزن موتور اهمیت دارد، مدل‌های آلومینیومی می‌توانند انتخاب مناسبی باشند.

در مقابل، الکتروموتورهای چدنی معمولاً مقاومت مکانیکی بیشتری در برابر ضربه دارند و در شرایط کاری سخت‌تر نیز مورد استفاده قرار می‌گیرند. برای آشنایی با تفاوت این دو نوع بدنه می‌توانید مقاله زیر را مطالعه کنید:

مشخصات پلاک الکتروموتور 5.5 اسب Top Ital

الکتروموتور 5.5 اسب Top Ital از سری MS است و در گروه موتورهای سه فاز چهار پل قرار می‌گیرد. اطلاعات فنی درج‌شده برای این مدل به شرح زیر است:

مشخصه مقدار
برند TOP ITAL
سری ساخت MS
توان نامی 4 کیلووات – 5.5 اسب بخار
تعداد پل 4 پل
سرعت نامی 1430 دور در دقیقه
فرکانس 50 هرتز
ولتاژ نامی 380/660 ولت
جریان نامی 8.26 / 4.77 آمپر
سایز فریم 112M
نوع نصب B35 – پایه و فلنج
کلاس عایقی F
درجه حفاظت IP55
جنس بدنه آلومینیوم
نوع تغذیه سه فاز

ولتاژ 380/660 ولت در موتورهای سه فاز معمولاً به دو حالت اتصال سیم‌پیچ‌ها اشاره دارد. در شبکه 400 ولت، موتور با اتصال مثلث و در شبکه 690 ولت با اتصال ستاره کار می‌کند. جریان متناظر نیز باید مطابق همین ترتیب و نقشه اتصال روی پلاک خوانده شود. پیش از سیم‌بندی، اطلاعات پلاک موتور را با ولتاژ شبکه و نقشه ترمینال‌ها تطبیق دهید.

برای آشنایی بیشتر با اطلاعات درج‌شده روی پلاک و نحوه خواندن آن، مقاله پلاک‌خوانی الکتروموتور را مطالعه کنید.

نوع نصب الکتروموتور سه فاز 5.5 اسب پایه فلنج

الکتروموتورها بر اساس شکل نصب و نحوه اتصال به دستگاه، دارای آرایش‌های مختلفی هستند. در میان مدل‌های رایج، کدهای B3، B5، B35، B14 و B34 کاربرد زیادی دارند.

  • B3: موتور پایه‌دار که از طریق پایه‌ها روی شاسی یا سطح نصب قرار می‌گیرد.
  • B5: موتور فلنج‌دار با فلنج بزرگ برای اتصال به تجهیزات.
  • B35: موتور دارای پایه و فلنج بزرگ؛ امکان نصب از طریق پایه یا فلنج را فراهم می‌کند.
  • B14: موتور دارای فلنج کوچک و بدون پایه.
  • B34: موتور دارای پایه و فلنج کوچک.

الکتروموتور 5.5 اسب Top Ital از نوع B35 است؛ بنابراین علاوه بر پایه، فلنج نیز دارد و می‌توان آن را به تجهیزاتی متصل کرد که از اتصال فلنجی متناسب با این موتور استفاده می‌کنند.

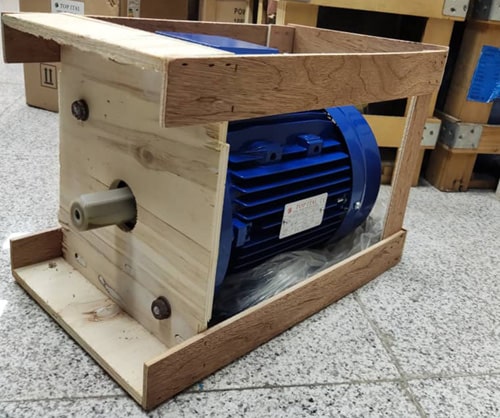

الکتروموتور سه فاز 5.5 اسب پایه فلنج Top Ital
الکتروموتور 5.5 اسب پایه فلنج Top Ital

تأثیر روش نصب بر عملکرد بلبرینگ الکتروموتور

موتورهای الکتریکی معمولاً از طریق پایه یا فلنج به تجهیزات صنعتی متصل می‌شوند. انتخاب روش نصب باید با توجه به طراحی دستگاه، جهت انتقال نیرو، بارهای واردشده به شفت و شرایط کاری انجام شود.

در موتورهای B35، علاوه بر پایه، فلنج نیز برای اتصال به دستگاه در نظر گرفته شده است. این آرایش می‌تواند اتصال مکانیکی موتور به تجهیز را با استفاده از هر دو بخش امکان‌پذیر کند؛ البته نحوه مهار و هم‌محوری باید مطابق طراحی مجموعه انجام شود.

عملکرد مناسب بلبرینگ‌ها به عواملی مانند میزان بار شعاعی و محوری، هم‌محوری شفت، وضعیت روانکاری، دمای کاری و شرایط نصب بستگی دارد. بنابراین صرفاً نوع نصب B35 به معنای افزایش دمای بلبرینگ یا نیاز به برنامه روانکاری متفاوت نیست. نگهداری و سرویس بلبرینگ‌ها باید مطابق دستورالعمل سازنده انجام شود.

قطر شفت و ابعاد الکتروموتور 4 کیلووات 4 پل

الکتروموتور 5.5 اسب Top Ital دارای سایز فریم 112M است. در استانداردهای ابعادی IEC، برای هر سایز فریم، ابعاد مشخصی برای ارتفاع محور، قطر شفت و سایر بخش‌های مکانیکی در نظر گرفته می‌شود.

بر اساس اطلاعات ابعادی این مدل، قطر شفت الکتروموتور 5.5 اسب 1400 دور برابر با 28 میلی‌متر است. با این حال، برای ساخت کوپلینگ یا اتصال موتور به دستگاه، بهتر است طول شفت، محل خار و سایر اندازه‌ها نیز با نقشه یا نمونه واقعی تطبیق داده شوند.

نقشه ابعاد شفت الکتروموتور سه فاز فریم 112M

جدول ابعاد شفت و پایه الکتروموتور چینی
ابعاد شفت و پایه الکتروموتور چینی

برای بررسی دقیق‌تر ابعاد فریم‌های مختلف می‌توانید مقاله جدول استاندارد ابعاد فریم الکتروموتور IEC را مطالعه کنید.

تأثیر راندمان الکتروموتور بر مصرف انرژی

الکتروموتورها از مصرف‌کنندگان اصلی انرژی الکتریکی در واحدهای صنعتی هستند. به همین دلیل، راندمان موتور در هزینه برق و بهره‌وری تجهیزات اهمیت زیادی دارد. حتی اختلاف چند درصدی راندمان، در موتورهایی که ساعات طولانی در طول سال کار می‌کنند، می‌تواند روی مصرف انرژی تأثیر بگذارد.

راندمان یک موتور نشان می‌دهد چه مقدار از انرژی الکتریکی دریافتی به توان مکانیکی خروجی تبدیل می‌شود. هرچه راندمان بالاتر باشد، برای تولید توان مکانیکی یکسان، انرژی الکتریکی کمتری مصرف خواهد شد.

برای مقایسه موتورهای صنعتی، کلاس‌های راندمان IE1، IE2، IE3 و IE4 در استانداردهای مربوط به راندمان موتورهای الکتریکی تعریف شده‌اند:

  • IE1: راندمان استاندارد (Standard Efficiency)
  • IE2: راندمان بالا (High Efficiency)
  • IE3: راندمان برتر (Premium Efficiency)
  • IE4: راندمان فوق‌العاده (Super Premium Efficiency)

میزان راندمان هر موتور به توان، تعداد پل، فرکانس و مشخصات طراحی آن بستگی دارد. بنابراین برای تعیین کلاس راندمان الکتروموتور 5.5 اسب Top Ital باید اطلاعات پلاک یا دیتاشیت همان مدل بررسی شود. صرفاً از روی توان و سرعت نمی‌توان کلاس IE آن را مشخص کرد.

برای آشنایی بیشتر با موتورهای دارای راندمان IE3 می‌توانید مقاله الکتروموتور IE3 را مطالعه کنید.

قیمت الکتروموتور 5.5 اسب چینی

الکتروموتورهای چینی با توجه به شرکت سازنده، برند، کیفیت ساخت و مشخصات فنی، در بازه‌های قیمتی متفاوتی عرضه می‌شوند. در زمان انتخاب موتور، علاوه بر قیمت، باید توان، سرعت، نوع نصب، جنس بدنه و شرایط کاری دستگاه را نیز در نظر گرفت.

کارشناسان فروش آبادگر موتور می‌توانند با توجه به نوع کاربرد، گزینه‌های مناسب را از نظر مشخصات فنی و هزینه به شما معرفی کنند.

برای بررسی محصولات و قیمت‌ها می‌توانید از لینک‌های زیر استفاده کنید:

مشخصات کلی الکتروموتور 5.5 اسب Top Ital

  • برند: TOP ITAL
  • کشور سازنده: چین
  • سایز فریم: 112M
  • منبع تغذیه: برق سه فاز
  • جنس بدنه: آلومینیوم
  • توان: 4 کیلووات (5.5 اسب بخار)
  • نوع نصب: B35 پایه و فلنج
  • سرعت نامی: 1430 دور در دقیقه

خرید الکتروموتور 5.5 اسب پایه فلنج Top Ital

الکتروموتور 5.5 اسب Top Ital با توان 4 کیلووات، فریم 112M، بدنه آلومینیومی و آرایش نصب B35، برای تجهیزاتی مناسب است که به موتور سه فاز پایه‌دار و فلنج‌دار نیاز دارند. پیش از خرید، ولتاژ و جریان نامی، ابعاد شفت و فلنج و شرایط نصب را با مشخصات دستگاه خود مطابقت دهید.

برای استعلام قیمت الکتروموتور 5.5 اسب پایه فلنج Top Ital و دریافت مشاوره فنی با کارشناسان آبادگر موتور تماس بگیرید.

تلفن تماس: 02133991833 | 09927486848

توضیحات تکمیلی

توضیحات تکمیلی

قدرت
سرعت
سایز فریم
سری ساخت
نوع نصب
جنس بدنه
نظرات (1)

1 دیدگاه برای الکتروموتور 5.5 اسب پایه فلنج Top Ital

  1. کریمی –

    الکتروموتور ۵٫۵ اسب با چه سایز گیربکسی کوپل میشود؟

    • ناشناس –

      موتورهای 5.5 اسب یا 4 کیلووات را میتوانید با گیربکس حلزونی کتابی تیپ 110 با نسبت تبدیل متناسب با نیاز خود کوپل کنید. گیربکس کتابی تیپ 110
