گیربکس VF86 – گیربکس بالابری
160,000,000 ﷼
حلزونی سری VF – تیپ 86
25 میلیمتر
هالو با قطر 35 میلیمتر
1 تا 3 اسب – فریم 90
توضیحات
گیربکس حلزونی VF86؛ گیربکس بالابری
گیربکس حلزونی VF86 یکی از مدلهای پرکاربرد سری VF است که در ماشینآلات و تجهیزات صنعتی، بهویژه بالابرهای ساختمانی و برخی بتونیرها مورد استفاده قرار میگیرد. این گیربکس با مکانیزم چرخدنده حلزونی، سرعت ورودی را کاهش داده و نیروی خروجی را با تغییر جهت 90 درجه منتقل میکند.
ساختار این گیربکس از یک ماردون فولادی و چرخدنده حلزونی تشکیل شده است. طراحی نسبتاً ساده، امکان اتصال به الکتروموتور از طریق سیستم پولی و تسمه و تنوع نسبت تبدیل، از دلایل کاربرد گسترده گیربکسهای سری VF در صنعت است.

گیربکسهای حلزونی در مدلهای مختلفی تولید میشوند که از نظر شکل ظاهری و نحوه اتصال به الکتروموتور با یکدیگر تفاوت دارند. مهمترین انواع آنها عبارتاند از:
- گیربکسهای مکعبی سری NMRV و MRV
- گیربکسهای حلزونی دایرهای سری VF و MVF
- گیربکس حلزونی VF/FC
گیربکس حلزونی سری VF چیست؟

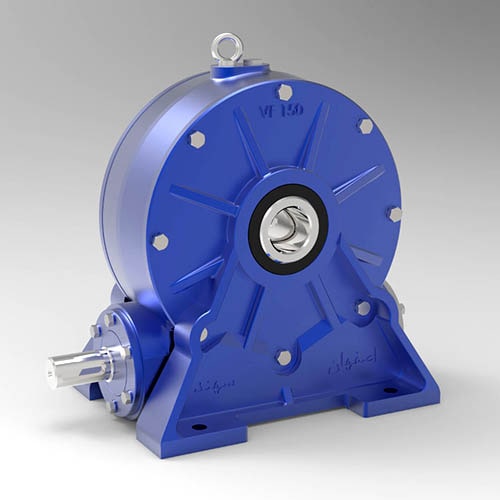

گیربکسهای سری VF از انواع گیربکسهای حلزونی با ورودی شافتدار هستند. در این مدلها، الکتروموتور معمولاً به کمک پولی و تسمه یا تجهیزات اتصال مناسب، نیروی خود را به شافت ورودی گیربکس منتقل میکند. خروجی گیربکس نیز معمولاً به شکل هالو شافت طراحی شده است.
تیپهای متداول این سری شامل VF86، VF110، VF130 و VF150 هستند. تفاوت این مدلها در ابعاد، ظرفیت تحمل بار و مشخصات شافت ورودی و خروجی است.
برای آشنایی بیشتر با ساختار و انواع این تجهیزات میتوانید مقاله انواع گیربکس صنعتی را مطالعه کنید.
مشخصات فنی گیربکس VF86
گیربکس VF86 یکی از سایزهای پرمصرف این خانواده است. مشخصات ابعادی و شافتهای آن در انتخاب الکتروموتور و طراحی محل نصب اهمیت زیادی دارند.
| مشخصات | مقدار یا توضیحات |
|---|---|
| نوع گیربکس | حلزونی سری VF |
| تیپ | 86 |
| قطر شافت ورودی | 25 میلیمتر |
| قطر سوراخ خروجی | 35 میلیمتر |
| توان الکتروموتور پیشنهادی | 1 تا 3 اسب بخار |
| فریم الکتروموتور | 90 |
| ابعاد تقریبی | 28 × 17 × 25 سانتیمتر |
| وزن تقریبی | 8 تا 17 کیلوگرم، بسته به جنس پوسته |
توجه داشته باشید که توان قابل اتصال به گیربکس به نسبت تبدیل، نوع بار، ساعات کارکرد و شرایط نصب وابسته است. بنابراین بازه 1 تا 3 اسب را باید با شرایط واقعی کاربرد بررسی کرد.
گیربکس بالابر ساختمانی؛ چرا از VF86 استفاده میشود؟
یکی از کاربردهای شناختهشده گیربکس VF86 استفاده در ساخت برخی بالابرهای ساختمانی است. در این تجهیزات، گیربکس وظیفه کاهش سرعت چرخش موتور و انتقال نیروی لازم به سیستم بالابر را بر عهده دارد.
انتخاب تیپ گیربکس به ظرفیت بالابر، وزن بار، سرعت مورد نیاز، قطر و آرایش قرقرهها و شرایط کاری بستگی دارد. در برخی بالابرها از تیپ 86 و در ظرفیتها و طراحیهای دیگر از تیپ 110 استفاده میشود.

نکته ایمنی مهم: برای استفاده در بالابر، صرفاً انتخاب گیربکس حلزونی کافی نیست. قابلیت نگهداری بار، ترمز، سیستم کنترل، ظرفیت مجاز تجهیزات و تمهیدات ایمنی باید بهصورت یک مجموعه بررسی شوند. به خاصیت خودقفلشوندگی احتمالی گیربکس بهعنوان جایگزین ترمز ایمنی اعتماد نکنید.
مطالعه مطالب مرتبط:
جنس بدنه و متریال گیربکس VF86

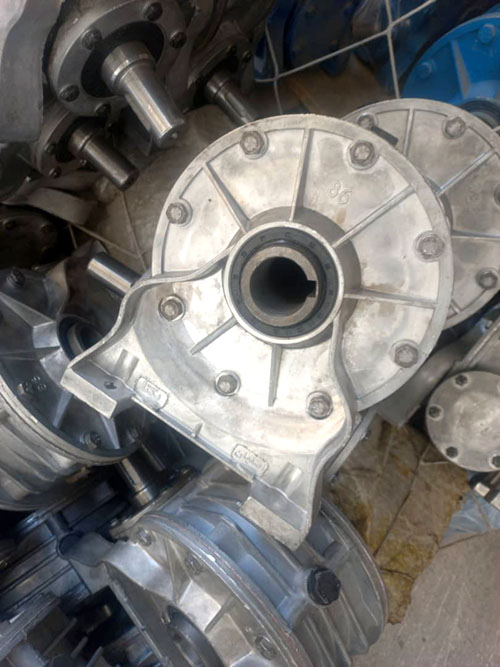

پوسته گیربکسهای سری VF معمولاً از آلومینیوم یا چدن ساخته میشود. در سایزهای کوچکتر، استفاده از پوسته آلومینیومی متداول است و در تیپهای بزرگتر مانند 110 و بالاتر، پوسته چدنی نیز کاربرد گستردهای دارد. البته گیربکس VF86 با بدنه چدنی نیز قابل عرضه است.
در ساختار داخلی این گیربکس، ماردون از فولاد سختکاریشده و چرخدنده حلزونی از آلیاژ پایه مس، معمولاً برنز، ساخته میشود. کیفیت مواد اولیه، دقت ماشینکاری و طراحی صحیح چرخدنده در دوام و عملکرد گیربکس تأثیر زیادی دارند.
در انتخاب گیربکس، علاوه بر جنس پوسته، کیفیت چرخدنده، وضعیت بلبرینگها و آببندی محل شافتها نیز اهمیت دارد.
برندهای مطرح گیربکس VF86
گیربکسهای سری VF در بازار ایران از برندهای مختلفی عرضه میشوند. از برندهای ایرانی شناختهشده در این گروه میتوان به روانکار، یکتا، شاکرین، سهند، صبا، ترنج و کوپر اشاره کرد.

هنگام انتخاب برند، بهتر است علاوه بر قیمت، به کیفیت ساخت، خدمات پس از فروش، موجودی قطعات و تطابق مشخصات گیربکس با شرایط کاری توجه کنید.
نسبت تبدیل و سرعت خروجی گیربکسهای VF و MVF
نسبت تبدیل مشخص میکند که سرعت خروجی گیربکس در مقایسه با سرعت ورودی چه مقدار کاهش پیدا میکند. گیربکسهای سری VF و MVF در نسبتهای تبدیل متداول زیر تولید میشوند:
1:7، 1:10، 1:15، 1:20، 1:30، 1:40، 1:46، 1:56، 1:64 و 1:80
برای مثال، اگر سرعت ورودی گیربکس 1400 دور در دقیقه و نسبت تبدیل آن 1 به 40 باشد، سرعت خروجی ایدهآل حدود 35 دور در دقیقه خواهد بود. سرعت واقعی ممکن است با توجه به سرعت واقعی موتور و شرایط کاری کمی متفاوت باشد.
انتخاب نسبت تبدیل باید بر اساس سرعت خروجی مورد نیاز و گشتاور لازم برای به حرکت درآوردن بار انجام شود.
تفاوت گیربکس VF و MVF چیست؟
تفاوت اصلی گیربکسهای VF و MVF در نوع ورودی و نحوه اتصال به الکتروموتور است.
- گیربکس VF: دارای شافت ورودی نری است و انتقال نیرو به آن معمولاً از طریق کوپلینگ یا سیستم پولی و تسمه انجام میشود.
- گیربکس MVF: دارای ورودی سوراخدار و فلنچدار است و امکان کوپل مستقیم با الکتروموتور متناسب را فراهم میکند.
از نظر خانواده طراحی، تیپها و ساختار داخلی، این دو سری شباهت زیادی دارند؛ اما هنگام خرید باید نوع ورودی و نحوه اتصال موتور را بهدرستی انتخاب کنید.
گیربکس مرکب؛ راهکاری برای کاهش دور و افزایش گشتاور
در برخی کاربردهای صنعتی، یک گیربکس بهتنهایی نمیتواند نسبت تبدیل مورد نیاز را فراهم کند. در این شرایط میتوان با اتصال دو یا چند گیربکس به یکدیگر، مجموعهای به نام گیربکس مرکب ایجاد کرد.
در این آرایش، نسبت تبدیل کل از حاصلضرب نسبت تبدیل مراحل مختلف به دست میآید. برای مثال، اتصال دو گیربکس با نسبت تبدیل 1 به 10 میتواند نسبت تبدیل کلی 1 به 100 ایجاد کند.
استفاده از گیربکس مرکب میتواند برای دستیابی به دور خروجی پایینتر و گشتاور بیشتر مفید باشد؛ البته توان موتور، راندمان مراحل انتقال، ظرفیت تحمل بار و محدودیتهای مکانیکی مجموعه باید محاسبه شوند.
در برخی کاربردها استفاده از این روش میتواند جایگزین مناسبی برای کاهش بیش از حد سرعت موتور با اینورتر باشد. البته اینورتر نیز در صورت انتخاب صحیح موتور، تنظیمات مناسب و تأمین خنککاری لازم میتواند در کنترل سرعت کاربرد داشته باشد.
مزایا و ویژگیهای گیربکس حلزونی VF86
گیربکسهای حلزونی به دلیل ساختار نسبتاً ساده و امکان تغییر جهت انتقال نیرو، در بسیاری از ماشینآلات صنعتی استفاده میشوند. مهمترین ویژگیهای این گروه عبارتاند از:
- انتقال نیرو با تغییر جهت 90 درجه
- تنوع نسبت تبدیل برای دستیابی به سرعت خروجی مورد نیاز
- امکان اتصال به الکتروموتور با سیستم پولی و تسمه
- ساختار فشرده و نصب نسبتاً ساده
- امکان استفاده در برخی بالابرها، بتونیرها و ماشینآلات صنعتی
برای آشنایی با سیستم انتقال قدرت تسمهای میتوانید مقاله پولی یا فولی چیست؟ را مطالعه کنید.
جمعبندی و راهنمای انتخاب گیربکس VF86
گیربکس VF86 یکی از سایزهای پرکاربرد گیربکس حلزونی سری VF است که با شافت ورودی 25 میلیمتر، خروجی هالو 35 میلیمتر و قابلیت اتصال به الکتروموتورهای متناسب با فریم 90، در برخی تجهیزات صنعتی و بالابرهای ساختمانی مورد استفاده قرار میگیرد.
پیش از خرید، نسبت تبدیل، توان و سرعت موتور، ظرفیت بار، ابعاد محل نصب و شرایط کاری را بررسی کنید. برای کاربردهای بالابری نیز وجود سیستم ترمز و تجهیزات ایمنی متناسب با ظرفیت دستگاه ضروری است.
برای مشاوره انتخاب و استعلام قیمت گیربکس VF86 با کارشناسان آبادگر موتور تماس بگیرید.
