گیربکس تیپ 40 سهند حلزونی سری W40 – نسبت یک به 60
135,000,000 ﷼
سهند (Sahand)
حلزونی کتابی سری W
W40 – 1:60
ورودی 11 و 14 / خروجی هالو 18 میلیمتر
توضیحات

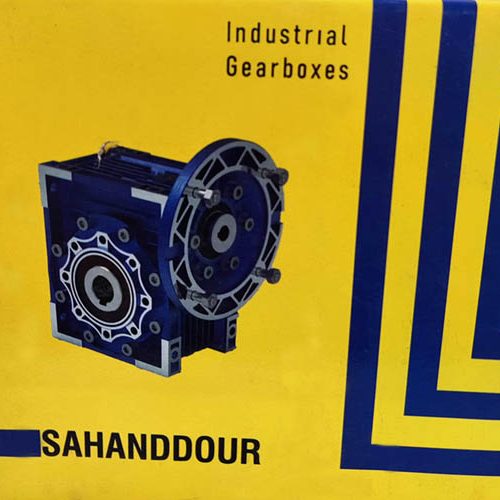

گیربکس کتابی سهند سری W40 نسبت 1 به 60
گیربکس حلزونی W40 سهند یکی از مدلهای گیربکس صنعتی سری W است که با طراحی کتابی یا مکعبی برای کاهش دور و انتقال قدرت در ماشینآلات صنعتی مورد استفاده قرار میگیرد. این گیربکس با نسبت تبدیل 1 به 60، سرعت ورودی الکتروموتور را کاهش داده و گشتاور خروجی را افزایش میدهد.
گیربکسهای حلزونی سهند در چهار سری U، VF، MVF و W تولید میشوند که هرکدام از نظر طراحی بدنه، نحوه نصب و نوع اتصال با یکدیگر تفاوت دارند. سری W از خانواده گیربکسهای کتابی سهند است و در سایزهای مختلف برای کوپل شدن با الکتروموتورهای صنعتی عرضه میشود.

مشخصات گیربکس حلزونی W40 سهند
سری W گیربکسهای سهند در هفت سایز مختلف شامل W30، W40، W50، W63، W90، W110 و W130 تولید میشود. مدل W40 یکی از سایزهای کوچک این خانواده است که به دلیل ابعاد مناسب، در مجموعههای صنعتی با نیاز به کاهش دور و فضای نصب محدود کاربرد دارد.
این مدل قابلیت کوپل شدن با الکتروموتورهای فریم 63 و 71 را دارد. ورودی گیربکس در دو اندازه 11 و 14 میلیمتر و خروجی آن بهصورت هالو (Hollow Shaft) با قطر 18 میلیمتر طراحی شده است.
- ورودی گیربکس: شفت 11 و 14 میلیمتر
- الکتروموتور قابل اتصال: فریم 63 و 71
- خروجی گیربکس: هالو با قطر 18 میلیمتر
- نسبت تبدیل: 1 به 60
نحوه اتصال الکتروموتور به گیربکس W40
یکی از موارد مهم هنگام خرید گیربکس W40، توجه به ابعاد شفت ورودی و نوع اتصال الکتروموتور است. این گیربکس با الکتروموتورهای دارای فریم 63 و 71 قابل کوپل شدن است و انتخاب مدل مناسب به قطر شفت و مشخصات مکانیکی موتور بستگی دارد.
برای این منظور میتوانید از الکتروموتورهای زیر نیز استفاده کنید:
پیش از سفارش، قطر شفت موتور و اندازه ورودی گیربکس را بررسی کنید تا اتصال بهدرستی انجام شود.
نسبت تبدیل 1 به 60 در گیربکس W40
نسبت تبدیل یا Reduction Ratio مشخص میکند که سرعت خروجی گیربکس در مقایسه با سرعت ورودی الکتروموتور چقدر کاهش پیدا میکند. در گیربکس W40 با نسبت تبدیل 1:60، سرعت خروجی تقریباً یکشصتم سرعت ورودی خواهد بود.
برای مثال، اگر الکتروموتور ورودی با سرعت 1400 دور در دقیقه به گیربکس متصل شود، سرعت خروجی تئوری آن به شکل زیر محاسبه میشود:
1400 ÷ 60 = 23.3 RPM
بنابراین سرعت خروجی تئوری حدود 23 دور در دقیقه خواهد بود. مقدار واقعی ممکن است با توجه به سرعت واقعی موتور و شرایط کاری کمی متفاوت باشد.
نکات نگهداری و تعویض روغن گیربکس W40
روغنکاری صحیح در گیربکسهای حلزونی اهمیت زیادی دارد؛ زیرا تماس دنده حلزونی و چرخدنده بر عملکرد، میزان حرارت و طول عمر مجموعه تأثیر میگذارد. برای نگهداری بهتر گیربکس W40 سهند به نکات زیر توجه کنید:
- در گیربکسهایی که نیاز به تعویض روغن اولیه دارند، اولین تعویض معمولاً پس از 500 تا 1000 ساعت کارکرد انجام میشود.
- سطح روغن و وضعیت ظاهری آن را در فواصل زمانی مشخص بررسی کنید.
- در شرایط کاری معمول، بازه تعویض روغن میتواند حدود 4000 ساعت باشد؛ البته نوع روغن، شرایط محیطی و دستورالعمل سازنده تعیینکننده است.
- در صورت قرار گرفتن گیربکس در معرض رطوبت یا نگهداری طولانیمدت در شرایط نامناسب، پیش از راهاندازی وضعیت روغن و داخل محفظه بررسی شود.
- از روغن با گرانروی و مشخصات توصیهشده توسط سازنده استفاده کنید.
زمان تعویض روغن برای تمام گیربکسها یکسان نیست. نوع روانکار، دمای محیط، میزان بار و ساعات کارکرد در تعیین دوره سرویس اهمیت دارند. دستورالعمل سازنده بر بازههای عمومی اولویت دارد.
مقایسه گیربکس W40 سهند با مدلهای چینی
گیربکسهای حلزونی کتابی علاوه بر برند سهند، توسط تولیدکنندگان مختلف چینی نیز عرضه میشوند. این محصولات معمولاً با نام سریهای NMRV و NRV در بازار شناخته میشوند.
در مقایسه این گیربکسها باید به عواملی مانند کیفیت آلیاژ پوسته، جنس و عملیات حرارتی دندهها، دقت ساخت، کیفیت یاتاقانها و شرایط مونتاژ توجه کرد. یکسان بودن سایز یا نسبت تبدیل لزوماً به معنی یکسان بودن کیفیت و عملکرد دو گیربکس نیست.
برای مشاهده سایر مدلها و بررسی محصولات مشابه میتوانید از صفحات زیر استفاده کنید:
مشاهده انواع گیربکس حلزونی کتابی (مکعبی)
بیشتر بخوانید: معرفی گیربکسهای سهند اصفهان، ویژگیها و انواع
مشخصات فنی گیربکس W40 سهند
| مشخصات | مقدار |
|---|---|
| برند | سهند (Sahand) |
| نوع گیربکس | حلزونی کتابی (مکعبی) |
| سری | W |
| تیپ | 40 |
| نسبت تبدیل | 1:60 |
| سایز شفت ورودی | 11 و 14 میلیمتر |
| فریم الکتروموتور قابل اتصال | 63 و 71 |
| نوع شفت خروجی | هالو (Hollow) |
| قطر شفت خروجی | 18 میلیمتر |
| جنس پوسته | آلومینیوم |
| نوع نصب | پایه و نیمفلنج، با قابلیت اتصال فلنج خروجی |
خرید و استعلام قیمت گیربکس تیپ 40 سهند
برای خرید گیربکس W40 سهند، علاوه بر نسبت تبدیل، باید توان الکتروموتور، دور ورودی، گشتاور مورد نیاز، نحوه نصب و شرایط کاری دستگاه بررسی شود. انتخاب صحیح گیربکس باعث عملکرد مناسب مجموعه و افزایش عمر مفید تجهیزات خواهد شد.
برای دریافت قیمت و مشاوره انتخاب گیربکس مناسب میتوانید با کارشناسان آبادگر موتور تماس بگیرید.
توضیحات تکمیلی
| خروجی | 18 میلیمتر |
|---|---|
| جنس بدنه | آلومینیم |
| نوع نصب | B14 نیم فلنج |
| تیپ | 40 |
