گیربکس کتابی تیپ 40 – نسبت 1 به 10 – ERCEM
89,000,000 ﷼

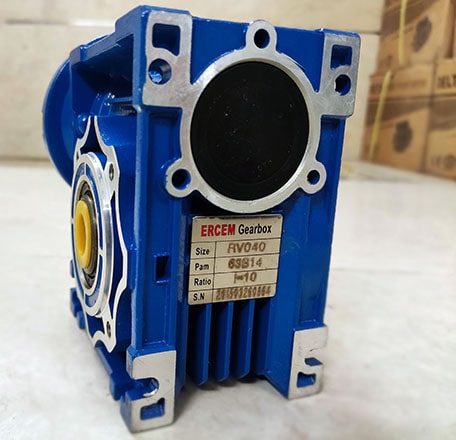

مشخصات گیربکس کتابی تیپ 40 ERCEM
- نوع گیربکس: حلزونی – کتابی – مکعبی
- سری: NMRV – تیپ: 40 – ورودی الکتروموتور با فریم 63 و 71 (شافت 11 و 14) خروجی به صوت هالو به قطر 18 میلیمتر
- جنس پوسته: آلومینیم

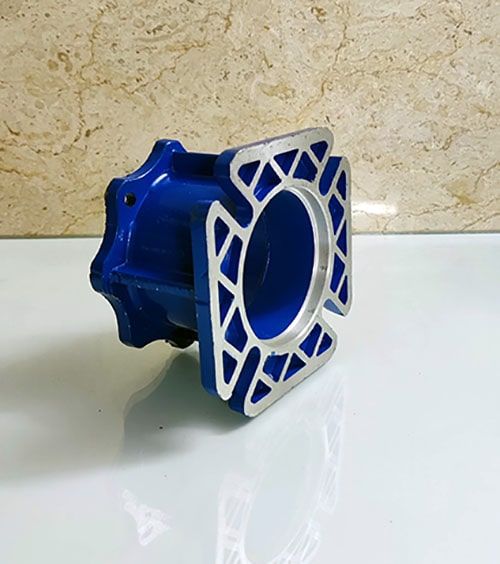

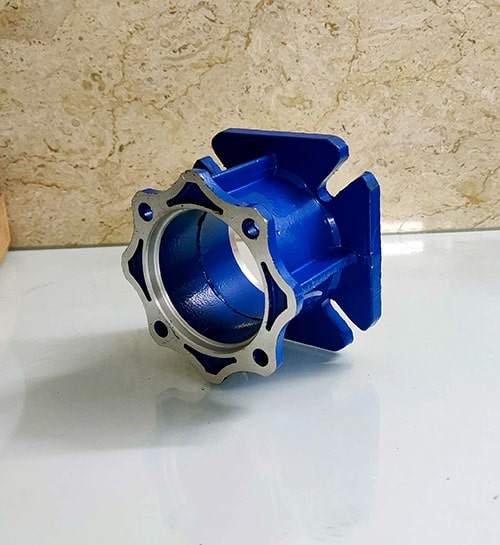

- نوع نصب: نیم فلنچ (یا فلنچ بزرگ B5) با قابلیت اتصال فلنچ خروجی بلند و کوتاه
- نسبت های تبدیل متنوع موجود است.
توضیحات
گیربکس حلزونی سایز 40
یکی از انواع پر مصرف گیربکس های صنعتی سری گیربکس های حلزونی کتابی یا مکعبی هستند که با نام NMRV یا NRV یا RV هستند که با 90 درجه انحراف نیرو را از منبع با کاهش سرعت منتقل میکنند. گیربکس کتابی تیپ 40 ارسم ساخت چین و از گیربکس های صنعتی با کیفیت در این زمینه است.
گیربکس معادل تیپ 40 ایرانی
برای جایگزین کردن گیربکس تیپ 40 چینی میتوانید از گیربکس های سهند سری W با نسبت تبدیل و ورودی متناسب استفاده نمود .
چه الکتروموتوری با گیربکس کتابی تیپ 40 کوپل میشود؟
گیربکس های تیپ 40 با ورودی های فریم 71 و فریم 63 قابلیت کوپل شدن دارند. در هنگام خرید باید به نوع ورودی و الکتروموتور مصرفی اشاره کنید. به عنوان الکتروموتور فریم 71 موتور های نیم اسبی با قطر شافت 14 و الکتروموتور های فریم 63 موتور های 0.18 کیلووات با قطر شافت 11 میلیمتر را شامل میشوند
- الکتروموتور 0.18 سه فاز چینی B34
- الکتروموتور 0.37 کیلووات سه فاز چینی B34
- الکتروموتور نیم اسب تکفاز چینی
عیب یابی گیربکس حلزونی
در عیب یابی گیربکس کتابی تیپ 40 یا سایر گیربکس های صنعتی، خرابی و عدم کارکرد درست گیربکس ها به طور کلی به 5 دسته تقسیم میشوند. در ادامه به بررسی دلیل اتفاق افتادن هر مشکل و روش های پیشگیری از انها میپردازیم.
- داغ شدن
- لرزش
- صدا
- نشت روغن
- سایش دندانه های چرخ دنده
برای کسب اطلاعات بیشتر در مورد عیب یابی و ارزیابی عملکرد گیربکس های صنعتی مقالات زیر را مطالعه فرمایید.
توضیحات تکمیلی
| سری ساخت | NMRV |
|---|---|
| جنس بدنه | آلومینیم |
| نوع نصب | B14 نیم فلنج |
| سایز فریم | 63, 71 |
1 دیدگاه برای گیربکس کتابی تیپ 40 – نسبت 1 به 10 – ERCEM
