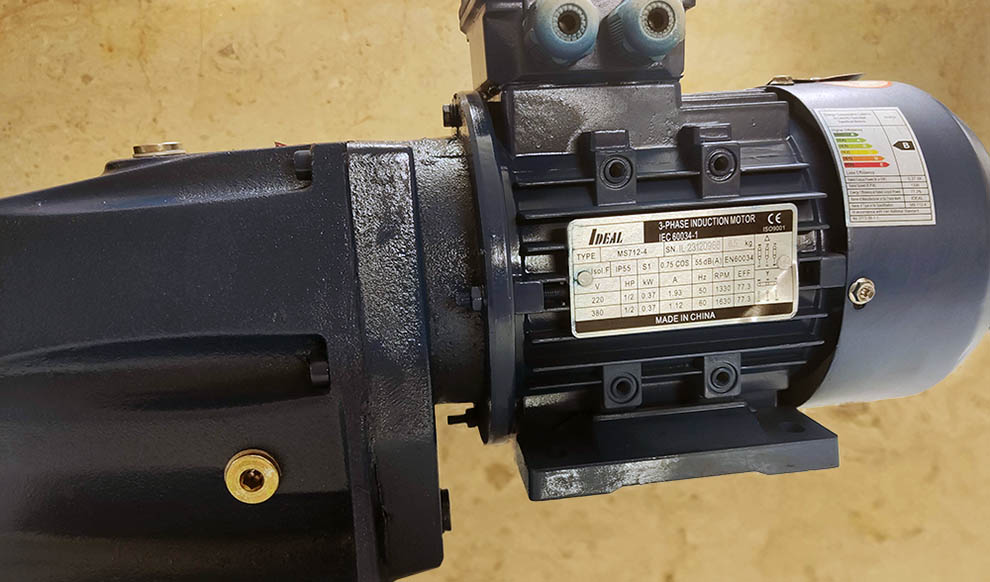

الکتروگیربکس نیم اسب 31 دور شفت مستقیم
390,000,000 ﷼
۰٫۳۷ کیلووات (نیم اسب)
۳۱ دور در دقیقه
شفت مستقیم (هلیکال)
۲۸ میلیمتر
الکتروگیربکس نیم اسب ۳۱ دور شفت مستقیم، مجموعهای سه فاز برای کاهش دور و انتقال قدرت در تجهیزات صنعتی است. بدنه موتور از آلومینیوم و بدنه گیربکس از چدن اعلام شده است. پیش از خرید، نوع اتصال، ظرفیت گشتاور و شرایط نصب را با نیاز دستگاه تطبیق دهید.
توضیحات
الکتروگیربکس نیم اسب ۳۱ دور شفت مستقیم یک مجموعه انتقال قدرت شامل الکتروموتور و گیربکس هلیکال است که برای کاهش دور و انتقال نیرو در ماشینآلات صنعتی استفاده میشود. این موتورگیربکس سه فاز با توان ورودی ۰٫۳۷ کیلووات و دور خروجی ۳۱ دور در دقیقه، برای کاربردهایی که به سرعت پایین و انتقال قدرت پیوسته نیاز دارند، قابل بررسی است. هنگام انتخاب موتور گیربکس نیم اسب باید به نوع اتصال موتور و گیربکس، قطر شفت خروجی و شرایط کاری دستگاه توجه کرد.
مشخصات موتور گیربکس نیم اسب ۳۱ دور
این محصول از نوع گیربکس شفت مستقیم یا هلیکال است. در گیربکسهای هلیکال، دندانهها بهصورت مارپیچ طراحی میشوند و درگیری تدریجی دندهها میتواند به انتقال نرم نیرو و تحمل بار مناسب کمک کند. ظرفیت واقعی تحمل بار به طراحی گیربکس، نسبت تبدیل، کیفیت ساخت و شرایط کارکرد بستگی دارد.
توان الکتروموتور این مجموعه ۰٫۳۷ کیلووات، معادل نیم اسب بخار، و سرعت ورودی اعلامشده حدود ۱۴۴۰ دور در دقیقه است. سرعت خروجی مجموعه ۳۱ دور در دقیقه عنوان شده است. این سرعت پایین برای تجهیزاتی مناسب است که به حرکت کنترلشده نیاز دارند؛ البته گشتاور خروجی مجاز باید از مشخصات فنی گیربکس تعیین شود.
مشخصات اصلی محصول:
- نوع گیربکس: شفت مستقیم یا هلیکال
- توان موتور: ۰٫۳۷ کیلووات، معادل نیم اسب بخار
- سرعت ورودی: حدود ۱۴۴۰ دور در دقیقه
- سرعت خروجی: ۳۱ دور در دقیقه
- قطر شفت خروجی: ۲۸ میلیمتر
- جنس بدنه موتور: آلومینیوم
- جنس بدنه گیربکس: چدن
- نوع نصب اعلامشده: روی پایه
گیربکس شفت مستقیم یا هلیکال چیست؟
گیربکس شفت مستقیم یکی از انواع گیربکس صنعتی است که در آن انتقال قدرت از طریق چرخدندههای هلیکال انجام میشود. طراحی مارپیچی دندانهها باعث درگیری تدریجیتر چرخدندهها میشود و در صورت انتخاب و نصب صحیح، امکان انتقال قدرت با عملکرد مناسب را فراهم میکند.
این نوع گیربکس در خطوط انتقال مواد، نوار نقالهها، تجهیزات بستهبندی و ماشینآلات صنعتی کاربرد دارد. انتخاب گیربکس مناسب باید بر اساس سرعت خروجی موردنیاز، گشتاور، نوع بار و مدت زمان کارکرد دستگاه انجام شود؛ نه صرفاً توان الکتروموتور.
انواع اتصال در موتور گیربکس شفت مستقیم
الکتروگیربکس نیم اسب ۳۱ دور شفت مستقیم میتواند با توجه به طراحی و مدل، بهصورت کوپل مستقیم یا با ورودی هالو عرضه شود. تفاوت این دو ساختار در نحوه اتصال الکتروموتور به گیربکس است.
- کوپل مستقیم:
در این ساختار، شفت موتور و بخش ورودی گیربکس مطابق طراحی مجموعه به یکدیگر متصل میشوند. این اتصال باید توسط قطعات و روش مورد تأیید سازنده انجام شود. - ورودی هالو:
در این نوع، ورودی گیربکس بهصورت سوراخدار طراحی شده و شفت موتور از طریق اتصال و فلنج مناسب با آن کوپل میشود. ابعاد شفت، خار و فلنج باید با مشخصات گیربکس مطابقت داشته باشند.
خروجی گیربکس نیز با توجه به مدل میتواند برای نصب روی پایه یا اتصال به فلنج مناسب باشد. هنگام سفارش، نوع نصب و آرایش موردنیاز را مشخص کنید تا مجموعه با دستگاه شما سازگار باشد.
موتورگیربکس نیم اسب شفت مستقیم برای چه کاربردهایی مناسب است؟
موتورگیربکس ۳۱ دور میتواند در تجهیزاتی استفاده شود که به سرعت خروجی پایین و انتقال قدرت نیاز دارند. از جمله کاربردهای قابل بررسی میتوان به موارد زیر اشاره کرد:
- نوار نقالههای سبک و سامانههای انتقال مواد
- ماشینآلات بستهبندی
- تجهیزات صنعتی با حرکت دورانی آهسته
- مکانیزمهای انتقال قدرت در خطوط تولید
- برخی دستگاههای صنعتی که با دور خروجی پایین طراحی شدهاند
مناسب بودن این مدل برای هر دستگاه به گشتاور موردنیاز، نوع بار، دفعات روشن و خاموش شدن و ساعات کارکرد بستگی دارد. پیش از انتخاب نهایی، ظرفیت مجاز گیربکس و شرایط کاری آن را بررسی کنید.
به موتورگیربکس نیم اسب با خروجی ۹۰ درجه نیاز دارید؟اگر فضای نصب دستگاه شما به انتقال قدرت با زاویه ۹۰ درجه نیاز دارد، میتوانید بهجای گیربکس شفت مستقیم، گزینههای گیربکس حلزونی کتابی را بررسی کنید. در این ساختار، محور خروجی نسبت به محور ورودی معمولاً عمود است.
- بررسی گیربکس حلزونی کتابی NMRV40 ارجم
- بررسی گیربکس حلزونی W40 سهند
- مشاهده الکتروموتور نیم اسب سه فاز جنرال گروپ برای بررسی امکان کوپل با گیربکس
توجه کنید که گیربکس و الکتروموتور باید از نظر توان، فریم، فلنج، قطر شفت و گشتاور موردنیاز با یکدیگر سازگار باشند. لینک الکتروموتور بهتنهایی به معنی عرضه یک موتورگیربکس کامل نیست.
نکات مهم نصب و راهاندازی گیربکس شفت مستقیم
نصب صحیح موتورگیربکس در عملکرد، عمر مفید و کاهش احتمال خرابی مجموعه انتقال قدرت مؤثر است. هنگام نصب، نکات زیر را رعایت کنید:
- سطح نصب:
گیربکس را روی سطحی محکم، صاف و مناسب نصب کنید. از نصب روی سطوح ناهموار یا ماشینکارینشدهای که باعث ایجاد تنش در بدنه میشوند، خودداری کنید. - اتصالات و پایهها:
پایههای موتور و گیربکس را مطابق نقشه نصب سازنده به شاسی متصل کنید. نحوه بستن پیچها نباید باعث تغییر شکل پایه یا ایجاد تنش در پوسته شود. - بار مجاز:
از وارد کردن بار شعاعی، محوری یا گشتاور بیش از ظرفیت مجاز خودداری کنید. در کاربردهای پرخطر یا دارای احتمال اضافهبار، تجهیزات حفاظتی مناسب را بر اساس طراحی دستگاه در نظر بگیرید. - محافظت از شفت:
سطوح شفت را تمیز نگه دارید و برای محافظت در برابر خوردگی از روش توصیهشده سازنده استفاده کنید. از وارد کردن ضربه شدید به شفت هنگام نصب پولی یا قطعات انتقال قدرت خودداری کنید. - روغنکاری اولیه:
پیش از راهاندازی، وضعیت روغن گیربکس را بررسی کنید. اگر مدل بدون روغن عرضه شده است، روغن مناسب را مطابق دستورالعمل سازنده اضافه کنید؛ اگر گیربکس از قبل پر شده است، از پر کردن مجدد بدون بررسی سطح روغن خودداری کنید. - همراستایی:
موتور، گیربکس و قطعه متصل را بهدرستی همراستا کنید تا بار اضافی به شفتها و یاتاقانها وارد نشود. - حملونقل:
هنگام جابهجایی، از نقاط مناسب برای بلند کردن مجموعه استفاده کنید و از وارد شدن ضربه به شفت، پوسته و اتصالات جلوگیری کنید.
تعویض روغن و نگهداری موتورگیربکس
نوع روغن و فاصله زمانی تعویض آن باید بر اساس دفترچه سازنده و شرایط کاری گیربکس تعیین شود. در برخی دستورالعملها، تعویض اولیه روغن پس از حدود ۱۰۰ ساعت کارکرد و تعویضهای بعدی در فواصل مشخصی مانند ۴۰۰۰ ساعت پیشنهاد میشود؛ اما این بازهها برای تمام مدلها یکسان نیستند و باید با مشخصات گیربکس موردنظر تطبیق داده شوند.
سطح و وضعیت روغن، وجود نشتی، صدای غیرعادی، دمای کار، سفت بودن پایهها و وضعیت کاسهنمدها را بهصورت دورهای بررسی کنید. اگر گیربکس صدای غیرعادی دارد یا دمای آن بیش از حد معمول افزایش یافته است، دستگاه را در شرایط ایمن متوقف کنید و علت را پیش از راهاندازی مجدد بررسی کنید.
خرید الکتروگیربکس نیم اسب ۳۱ دور
برای انتخاب این موتورگیربکس، توان نیم اسب، دور خروجی ۳۱ دور در دقیقه، قطر شفت خروجی ۲۸ میلیمتر و نوع نصب روی پایه را با نیاز دستگاه خود تطبیق دهید. همچنین پیش از سفارش، مشخص کنید که به ورودی هالو یا کوپل مستقیم و خروجی پایهدار یا فلنجدار نیاز دارید.
برای مشاوره انتخاب و خرید موتورگیربکس صنعتی با ما تماس بگیرید.
توضیحات تکمیلی
| جنس بدنه | آلومینیم, چدن |
|---|---|
| نوع نصب | پایه B3 |
| قدرت | 0.37 کیلووات, 0.55 اسب |
