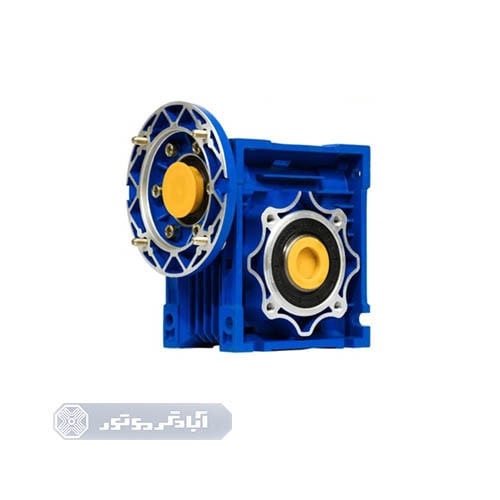

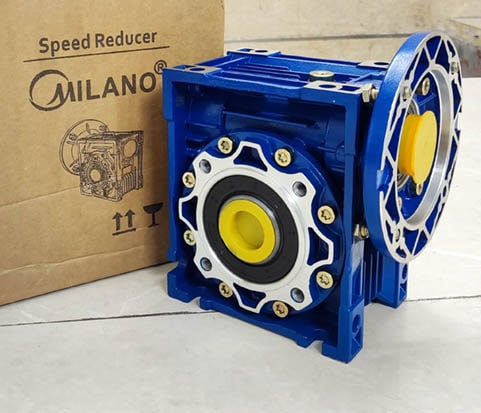

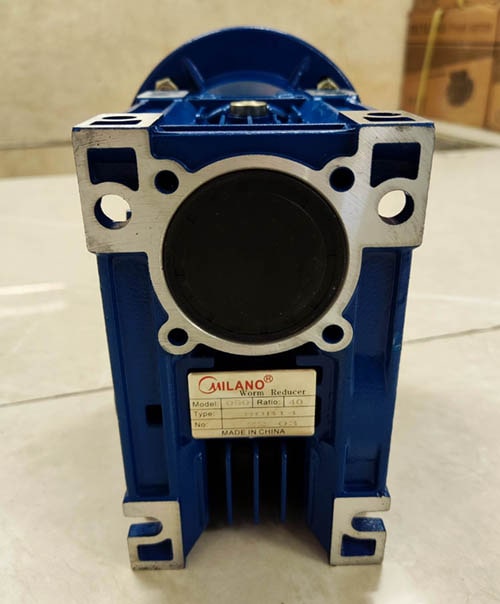

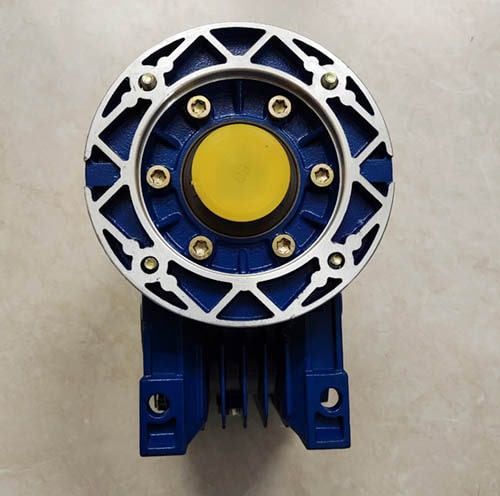

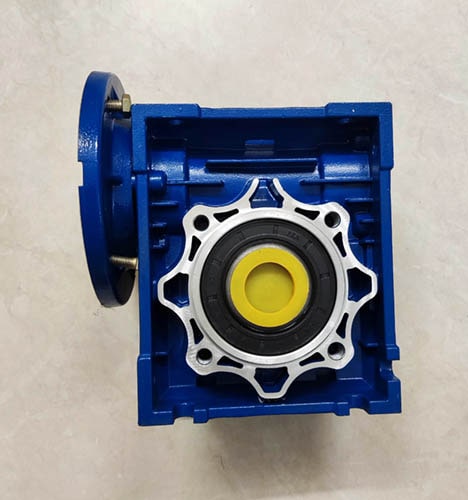

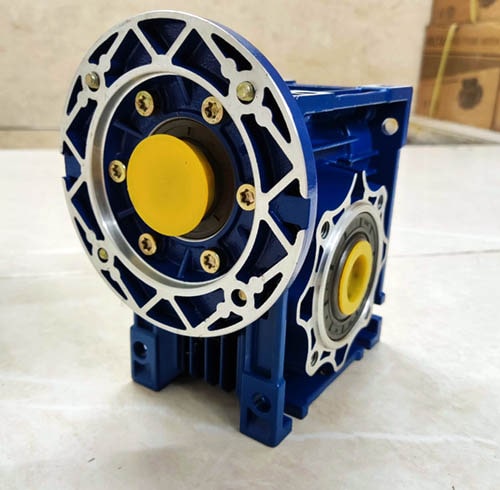

گیربکس حلزونی – کتابی تیپ 50 NMRV نسبت 40 :1 Milano
120,000,000 ﷼
گیربکس های حلزونی worm gearbox در بازار صنعتی ما از جمله گیربکس های پر مصرف و پرکاربرد با قیمت ارزان هستند که در کاربری های مختلفی میتوان آنها را استفاده کرد. از مزایای این نوع گیربکس میتوان به کارکرد نرم و صدای تولید شده کم اشاره کرد از معایب آنها نیز میتوان به راندمان پایین تر نسبت به سایر گیربکس های صنعتی اشاره نمود. گیربکس مکعبی تیپ 50 با نسبت تبدیل 1 به 40 با جنس بدنه الومینیم و چرخ دنده های برنزی و فولادی است .نوع نصب ورودی آن از نوع نیم فلنج بوده و با الکتروموتورهای تیپ 71 و 80 قابلیت کوپل شدن را دارد.
توضیحات
گیربکس حلزونی کتابی سایز 50
کاهنده های سرعت یا Speed reducer ها که ما در صنعت به آنها گیربکس صنعتی میگوییم دارای انواع و اقسام متفاوتی هستند که بسته به نوع کاربری مورد استفاده قرار میگیرند. گیربکس های حلزونی یکی از پرکاربردترین ها هستند که خود در انواع متفاوتی تولید و استاندارد شده اند. گیربکس های حلزونی سری VF و سری NMRV یا MRV نیز از موارد پرکاربرد گیربکس ها حلزونی هستند که در ادامه به بررسی سایر مشخصات گیربکس حلزونی کتابی سری NMRV تیپ 50 با نسبت 1 به 40 خواهیم پرداخت.
مشخصات گیربکس صنعتی کتابی تیپ 50
گیربکس های حلزونی از متداول ترین و پرکاربرد ترین گیربکس های مورد استفاده در صنعت هستند که از ویژگی های اصلی میتوان به خروجی نود درجه آنها اشاره کرد. از اجزای تشکیل دهنده گیربکس حلزونی – کتابی میتوان به چرخ دنده ها و ماردون فولادی و بدنه و بلبرینگ و فلنچ ورودی و خروجی اشاره کرد.
گیربکس حلزونی تیپ 50 دارای ورودی های 19 میلیمتر و 14 میلیمتر است و سوراخ خروجی گیربکس NMRV تیپ 50 نیز 25 میلیمتر است.
موتور گیربکس همزن
نصب گیربکس کتابی تیپ 50 NMRV
گیربکس حلزونی تیپ 50 NMRV را میتوان به صورت نیم فلنچ B14 و فلنچ بزرگ B5 با الکتروموتور های با فریم 80 و 71 میلیمتر (نیم اسبی و یک اسبی بدنه آلومینیمی) نصب نمود. فلنچ خروجی این نوع گیربکس ها نیز در دو نوع فلنچ کوتاه و فلنچ بلند قابل استفاده میباشند.
- الکتروموتور 0.37 کیلووات سه فاز B34
- الکتروموتور 0.5 اسب تک فاز B34
- الکتروموتور یک اسب سه فاز نیم فلنچ
- الکتروموتور 0.75 کیلووات 1400 دور تک فازپایه فلنچB35
نسبت تبدیل گیربکس حلزونی
این گیربکس ها در نسبت های تبدیل استاندارد و متفاوت در نسبت های مختلف تولید میشوند.
i:100 – i:80 – i:60 – i:50 – i:40 – i:30 – i:25 – i:20 – i:15 – i:10 – i:7.5
برند های گیربکس های حلزونی
گیربکس ها حلزونی چینی و ایرانی سهند سری W از گزینه های خرید این نوع گیربکس های صنعتی هستند. گیربکس های BONFIGLIOLI و MOTOVARIO نیز از گزینه های خرید گیربکس حلزونی ساخت اروپا هستند.
کاربرد گیربکس کتابی تیپ 50
استفاده از گیربکس های کتابی در ساخت انواع دستگاه ها از جمله هم زن ها ، میکسر ، نوار نقاله ها بسیار رایج است . یکی از کاربرد های آنها در شمال کشور استفاده در دستگاه بسته بندی برنج است .
توضیحات تکمیلی
| جنس بدنه | آلومینیم |
|---|---|
| نوع نصب | B14 نیم فلنج |
| تیپ | 40 |
