گیربکس حلزونی سایز 63 نسبت 1 به 100 چینی
165,000,000 ﷼
گیربکس سری NMRV تیپ 63 با خروجی به صورت سوراخ 25 میلیمتر با ورودی های 19 و 24 و 14 میلیمتر به صورت استاندارد تولید میشود. سایر مشخصات ابعادی و نوع ورودی این گیربکس در ادامه این صفحه قابل بررسی است. بدنه این گیربکس از جنس آلومینیم و دنده های کار شده در آن از جنس برنج و ماردون آن از نوع فولادی است. برند JMCO ساخت چین با کیفیت مناسب جهت استفاده در ماشین آلات و دستگاه های صنعتی مانند نوار نقاله و دستگاه های بسته بندی و خط تولید گیربکس های خود را در 9 سایز با ورودی های متنوع و استاندارد عرضه میکند.
توضیحات
گیربکس کتابی سایز 63
در بین انواع گیربکس صنعتی گیربکس های حلزونی از پرکاربرد ترین ها هستند که در بین آنها گیربکس های سری VF و سری NMRV از پر مصرف ترین ها هستند. این نوع گیربکس ها تشکیل شده از ماردون فولادی و دنده برنجی هستند. به دلیل شکل ظاهری طرح های اولیه این گیربکس ها آنها به گیربکس حلزونی یا Worm gearbox معروف شدند.

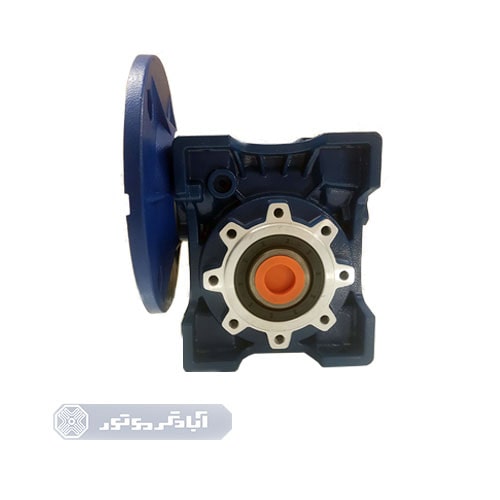

گیربکس حلزونی NMRV63
این نوع گیربکس ها به دو صورت خروجی هالو و شافت دار تولید میشوند که گیربکس های حلزونی با خروجی هالو برای استفاده در دستگاه ها و ماشین الات کاربرد بیشتری دارند. گیربکس های حلزونی کتابی با خروجی هالو به گیربکس های NMRV شهرت دارند.
بیشتر بخوانید : رویکرد های کلیدی در هنگام خرید گیربکس حلزونی
نوع نصب گیربکس کتابی 63

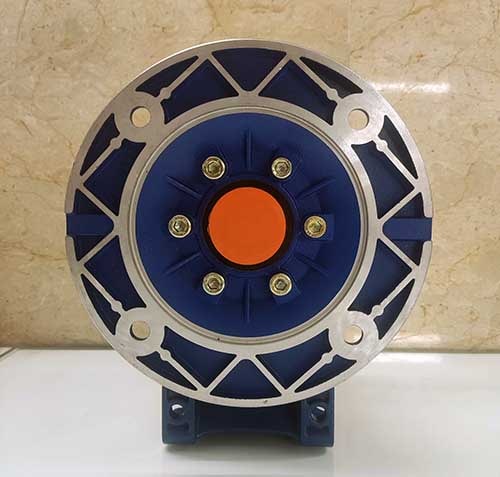

گیربکس های حلزونی مکعبی یا کتابی ، نیرو را با انحراف 90 درجه نسبت به ورودی انتقال میدهند. برای کوپل کردن آنها به الکتروموتورها از فلنج کوچکB14 یا فلنچ بزرگ b5 استقاده میشود. در هنگاه خرید گیربکس حلزونی سایز 63 باید به نوع موتور ورودی ( شفت الکتروموتور و نوع فلنح آن دقت کرد )

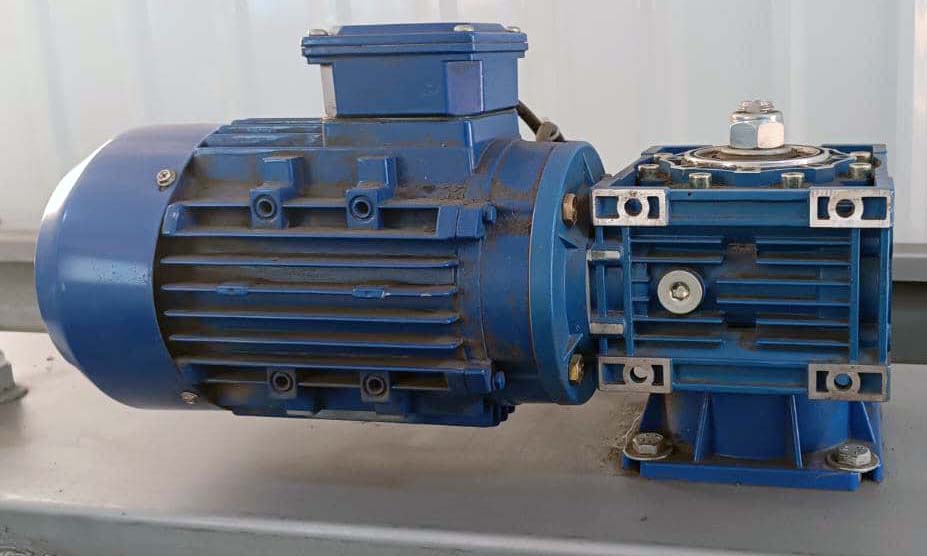

الکتروگیربکس 1 به 50 کوپل با فلنج کوچک B14
قطر شفت ورودی و قطر سوراخ خروجی گیربکس NMRV
گیربکس حلزونی سایز 63 با ورودی های شافت 14 میلیمتر (موتور با قدرت نیم اسب بخار )، 19 میلیمتر (موتور یک اسبی) و 24 میلیمتر ( موتور یک و نیم و 2 اسب بخار ) استاندارد شده اند. سوراخ خروجی گیربکس تیپ 63 برابر با 25 میلیمتر است .
الکتروموتور های 0.75 کیلووات 1400 دور تک فاز و سه فاز و الکتروموتور های 1.1 کیلووات و 1.5 کیلووات 1400 دور سه فاز و تکفاز را میتوان با گیربکس کتابی سایز 63 کوپل کرد.
- الکتروموتور 0.75 کیلووات سه فاز
- الکتروموتور 1.1 کیلووات سه فاز
- الکتروموتور 1.5 کیلووات 1400 دور سه فاز
ابعاد گیربکس حلزونی کتابی
برای به دست آوردن مشخصات ابعادی گیربکس های حلزونی کتابی میتوان به دیتا شیت های کارخانه سازنده یا جداول ابعادی استاندارد IEC رجوع کرد. در جدول زیر میتوانید مشخصات ابعادی همه سایز های گیربکس های حلزونی کتابی یا NMRV را مشاهده کنید.
روغن کاری گیربکس حلزونی تیپ 63
پس از نصب و ثابت شدن گیربکس در محل نیاز است که روغن مناسب را در محفظه گیربکس بریزید تا از بروز مشکلات و خرابی ناخواسته گیربکس جلوگیری شود. باید در حین کار و در فواصل زمانی مناسب وضعیت روغن گیربکس حلزونی را بررسی کنید. روغن واسکازین 140 برای این گیربکس مناسب است.
جدول میزان روغن مورد نیاز برای هر سایز گیربکس
| مدل | B3 | B6/B7 | V5 | V6 |
|---|---|---|---|---|
| RV25 | 0.02 | 0.02 | 0.02 | 0.02 |
| RV30 | 0.042 | 0.042 | 0.042 | 0.042 |
| RV40 | 0.081 | 0.081 | 0.081 | 0.081 |
| RV50 | 0.153 | 0.153 | 0.153 | 0.153 |
| RV63 | 0.3 | 0.3 | 0.3 | 0.3 |
| RV75 | 0.58 | 0.58 | 0.58 | 0.58 |
| RV90 | 1.02 | 1.02 | 1.02 | 1.02 |
| RV110 | 3.02 | 2.55 | 3.02 | 2.2 |
| RV130 | 4.55 | 3.55 | 4.55 | 3.3 |
| RV150 | 7.0 | 5.4 | 7.0 | 5.1 |
بیشتر بخوانید : تمیز کردن و روغن کاری الکتروموتور و گیربکس صنعتی
گیربکس حلزونی کوچک
یکی از مزایای گیربکس های کتابی اشغال جای کم و کم حجم آنهاست . کوچکترین سایز گیربکس کتابی 25 اسب و به ترتیب سایز های 30 و 40 و 50 نیز میتوانند جزو گیربکس های کوچک دسته بندی شوند. سایز خروجی گیربکس 40 برابر با 18 میلیمتر و خروجی سایز 50 برابر با 25 میلیمتر است.
گیربکس مرکب راه حل دور پایین و گشتاور بالا
از اتصال دو یا سه گیربکس به هم گیربکس های مرکب به وجود می آیند که دور خروجی بسیار پایین و گشتاور بالا را به کاربر ارایه میدهند. با ترکیب کردن گیربکس ها با هم میتوانیم با موتور با توان پایین گشتاور بیشتری تولید کرده و بار بیشتری را البته در زمان کمتر جابجا کنیم.
برای پایین اوردن دور موتور با اینورتر محدودیت هایی وجود دارد که تجاوز از انها باعث اسیب به موتور و داغ کردن و کوتاه شدن عمر مفید و کاهش کارایی میشود. راه حل در این موارد استفاده از گیربکس های مرکب است.
اجزای گیربکس مکعبی
- فلنج ورودی
- درپوش محفظه بلبرینگ
- دنده برنجی
- ماردون فولادی
- پوسته و بلبرینگ
- کاسه نمد برای جلوگیری از خروج و نشت روغن
