همه چیز درباره نوار نقاله یا کانوایر

نوار نقاله یا کانوایر

نوار نقاله یا کانوایر چیست؟

نوار نقاله یا کانوایر (Conveyor) یکی از تجهیزات مهم در خطوط تولید، مونتاژ، بسته‌بندی و جابه‌جایی مواد در صنایع مختلف است. این سیستم امکان انتقال پیوسته محصولات، قطعات و مواد اولیه را بین بخش‌های مختلف یک کارخانه فراهم می‌کند و باعث کاهش جابه‌جایی دستی، افزایش سرعت عملیات و بهبود بهره‌وری می‌شود.

در ساده‌ترین نوع نوار نقاله تسمه‌ای، یک تسمه پیوسته روی مجموعه‌ای از درام‌ها و رولیک‌ها حرکت می‌کند. نیروی محرکه معمولاً توسط الکتروموتور و گیربکس صنعتی تأمین می‌شود و با توجه به طراحی دستگاه، سرعت حرکت تسمه و ظرفیت انتقال مواد تعیین می‌شود.

نوار نقاله‌ها را می‌توان در فرودگاه‌ها برای انتقال چمدان، در کارخانه‌ها برای جابه‌جایی قطعات، در صنایع معدنی برای انتقال مواد فله‌ای و در خطوط بسته‌بندی برای حرکت محصولات مشاهده کرد. انتخاب نوع مناسب کانوایر به جنس و وزن مواد، ظرفیت انتقال، مسیر حرکت، شرایط محیطی و نیازهای خط تولید بستگی دارد.

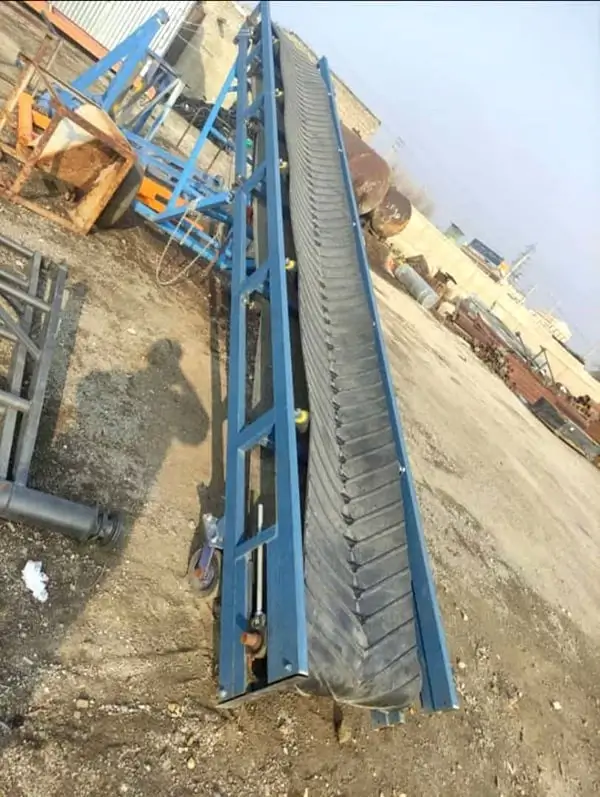

نوار نقاله صنعتی یا کانوایر برای انتقال مواد و محصولات در کارخانه
نمونه‌ای از نوار نقاله صنعتی برای انتقال مواد و محصولات

انتخاب نوار نقاله مناسب چه اهمیتی دارد؟

طراحی و ساخت نوار نقاله معمولاً بر اساس نیاز خط تولید و توسط سازندگان تجهیزات صنعتی انجام می‌شود. انتخاب صحیح این سیستم تنها به ابعاد تسمه محدود نیست؛ بلکه نوع بار، سرعت موردنیاز، طول مسیر، شیب انتقال، شرایط محیطی و مشخصات مجموعه محرکه نیز باید بررسی شوند.

برای انتخاب یا سفارش یک نوار نقاله مناسب، بهتر است موارد زیر از ابتدا مشخص شوند:

  • نوع مواد یا محصولی که باید منتقل شود.
  • وزن هر محصول یا ظرفیت انتقال مواد در ساعت.
  • طول، عرض و ارتفاع مسیر انتقال.
  • افقی، شیب‌دار یا عمودی بودن مسیر.
  • سرعت موردنیاز و امکان تنظیم آن.
  • شرایط محیطی مانند رطوبت، گردوغبار، دما و مواد شیمیایی.
  • نوع تسمه، رولیک‌ها، درام‌ها و سازه موردنیاز.
  • توان الکتروموتور، نسبت تبدیل گیربکس و روش کنترل و توقف دستگاه.

توجه به این عوامل از انتخاب تجهیزات نامتناسب، مصرف انرژی غیرضروری و خرابی زودهنگام قطعات جلوگیری می‌کند.

نوار نقاله در چه صنایعی کاربرد دارد؟

نوار نقاله‌ها با توجه به تنوع ساختار و قابلیت سفارشی‌سازی، در بخش‌های مختلف صنعت مورد استفاده قرار می‌گیرند. مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:

  • صنایع تولیدی و مونتاژ: انتقال قطعات بین ایستگاه‌های کاری و خطوط تولید.
  • صنایع معدنی و سیمان: جابه‌جایی سنگ، شن، ماسه، مواد معدنی و مواد فله‌ای.
  • صنایع غذایی: انتقال مواد اولیه، محصولات بسته‌بندی‌شده و محصولات فرآوری‌شده با تسمه مناسب.
  • صنایع دارویی و آرایشی و بهداشتی: جابه‌جایی محصولات در خطوط بسته‌بندی و کنترل کیفیت.
  • صنایع خودروسازی: انتقال قطعات و حرکت محصولات در مراحل مختلف مونتاژ.
  • صنایع بازیافت: انتقال و تفکیک ضایعات و مواد قابل بازیافت.
  • صنایع کشاورزی و غذایی: انتقال غلات، آرد و محصولات کشاورزی با تجهیزات متناسب با نوع ماده.
  • انبارداری و لجستیک: جابه‌جایی کارتن‌ها، بسته‌ها و کالاها در مراکز توزیع و انبارها.

تاریخچه نوار نقاله

استفاده از سامانه‌های مکانیکی انتقال مواد، به‌ویژه در صنایع معدنی، از گذشته مورد توجه بوده است. با توسعه صنعت در قرن نوزدهم و گسترش کارخانه‌ها، نوار نقاله‌ها نیز به‌تدریج پیشرفته‌تر شدند و برای انتقال مواد در فواصل طولانی و خطوط تولید مورد استفاده قرار گرفتند.

امروزه کانوایرها در مدل‌های مختلف و با قابلیت‌هایی مانند تنظیم سرعت، کنترل خودکار، سنسورهای تشخیص محصول و سیستم‌های ایمنی طراحی می‌شوند. این پیشرفت‌ها امکان استفاده از نوار نقاله را در خطوط تولید پیچیده و فرآیندهای صنعتی پیوسته فراهم کرده است.

نوار نقاله مونتاژ چیست؟

نوار نقاله مونتاژ یکی از تجهیزات پرکاربرد در خطوط تولید است که قطعات یا محصولات را بین ایستگاه‌های کاری جابه‌جا می‌کند. در این سیستم، محصول در مسیر مشخص حرکت می‌کند و کارکنان یا تجهیزات خودکار عملیات موردنیاز را روی آن انجام می‌دهند.

سرعت نوار نقاله مونتاژ باید با زمان انجام عملیات در هر ایستگاه هماهنگ باشد. در بعضی خطوط سرعت ثابت کافی است؛ اما در خطوط دیگر، استفاده از اینورتر یا سیستم کنترل سرعت برای هماهنگی بهتر مراحل تولید ضروری است.

در انتخاب الکتروموتور و گیربکس این نوار نقاله‌ها باید علاوه بر سرعت موردنیاز، وزن محصولات، تعداد دفعات شروع و توقف، بار واردشده به تسمه و مدت زمان کارکرد روزانه در نظر گرفته شود.

اجزای اصلی نوار نقاله صنعتی

ساختار کانوایر به نوع کاربرد آن بستگی دارد؛ با این حال، یک نوار نقاله تسمه‌ای متداول می‌تواند از اجزای زیر تشکیل شود:

  • تسمه یا نوار انتقال
  • درام محرک و درام انتهایی
  • رولیک‌های نگهدارنده و هدایت‌کننده
  • الکتروموتور
  • گیربکس صنعتی
  • شاسی و سازه نگهدارنده
  • یاتاقان‌ها و مجموعه‌های نگهدارنده محور
  • سیستم تنظیم کشش و هم‌راستایی تسمه
  • تجهیزات کنترلی و ایمنی متناسب با کاربرد

درام یا غلتک نوار نقاله چیست؟

درام یا پولی یکی از اجزای اصلی نوار نقاله تسمه‌ای است. در یک طراحی متداول، درام محرک نیروی چرخشی را از مجموعه الکتروموتور و گیربکس دریافت می‌کند و با ایجاد نیروی اصطکاک مناسب، تسمه را به حرکت درمی‌آورد. درام انتهایی نیز مسیر حرکت تسمه را برمی‌گرداند.

بسته به طول نوار نقاله، نوع تسمه، میزان بار و طراحی دستگاه، ممکن است درام‌ها یا پولی‌های دیگری نیز برای تغییر مسیر، افزایش زاویه تماس تسمه با درام محرک یا تنظیم کشش به کار گرفته شوند.

درام‌ها معمولاً از جنس فلز ساخته می‌شوند و سطح آن‌ها ممکن است صاف یا دارای روکش مناسب باشد. انتخاب جنس، قطر، عرض و نوع روکش به بار، سرعت، شرایط محیطی و ویژگی‌های تسمه بستگی دارد.

انواع درام مورد استفاده در نوار نقاله

  • درام محرک: نیروی چرخشی را به تسمه منتقل می‌کند.
  • درام انتهایی یا برگشت: مسیر حرکت تسمه را در انتهای نوار تغییر می‌دهد.
  • درام تنظیم کشش: در طراحی‌های مربوط، برای تنظیم کشش تسمه استفاده می‌شود.
  • درام تغییر مسیر: برای تغییر مسیر تسمه یا افزایش تماس آن با درام محرک به کار می‌رود.

رولیک نوار نقاله چیست؟

رولیک‌ها قطعات چرخانی هستند که در فواصل مشخص زیر تسمه یا در بخش برگشت آن قرار می‌گیرند. وظیفه آن‌ها پشتیبانی از تسمه و بار، کاهش مقاومت حرکت و کمک به حرکت پایدار تسمه در مسیر تعیین‌شده است.

در نوار نقاله‌های حمل مواد فله‌ای، رولیک‌ها می‌توانند به شکل تخت یا مجموعه‌های زاویه‌دار نصب شوند تا تسمه شکل مناسبی برای نگهداری مواد داشته باشد. در بخش برگشت نیز از رولیک‌های متناسب با طراحی استفاده می‌شود.

انتخاب رولیک باید با توجه به وزن بار، سرعت تسمه، فاصله بین رولیک‌ها، شرایط گردوغبار و رطوبت و میزان کارکرد دستگاه انجام شود. استفاده از رولیک نامناسب یا خرابی بلبرینگ آن می‌تواند باعث افزایش اصطکاک، انحراف تسمه و تحمیل بار اضافی به مجموعه محرکه شود.

الکتروموتور نوار نقاله

الکتروموتور نیروی مکانیکی لازم برای حرکت نوار نقاله را تأمین می‌کند. در بسیاری از کاربردهای صنعتی از الکتروموتور سه‌فاز استفاده می‌شود؛ اما نوع موتور به توان موردنیاز، شرایط برق‌رسانی، نحوه کنترل و ویژگی‌های دستگاه بستگی دارد.

سرعت خروجی الکتروموتور معمولاً برای حرکت مستقیم تسمه مناسب نیست. به همین دلیل، در بسیاری از کانوایرها از گیربکس صنعتی برای کاهش دور و افزایش گشتاور خروجی استفاده می‌شود. الکتروموتور و گیربکس می‌توانند به‌صورت یک مجموعه الکتروگیربکس یا با روش انتقال قدرت مناسب به یکدیگر متصل شوند.

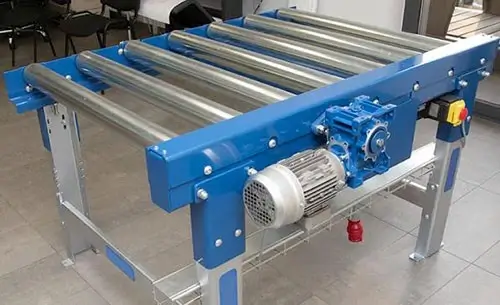

الکتروموتور مورد استفاده در سیستم محرکه نوار نقاله صنعتی
الکتروموتور؛ منبع تأمین نیروی محرکه کانوایر

چگونه توان الکتروموتور نوار نقاله را انتخاب کنیم؟

توان موتور نباید فقط بر اساس وزن محصول انتخاب شود. نیروی لازم برای حرکت تسمه و بار، مقاومت رولیک‌ها و یاتاقان‌ها، شیب مسیر، طول نوار، سرعت موردنیاز، نوع بارگذاری و شرایط راه‌اندازی همگی بر توان موردنیاز اثر می‌گذارند.

برای انتخاب مناسب، موارد زیر باید بررسی شوند:

  • ظرفیت انتقال مواد و وزن بار روی تسمه
  • طول و شیب مسیر انتقال
  • سرعت خطی موردنیاز تسمه
  • مقاومت مکانیکی مجموعه و شرایط اصطکاک
  • دفعات روشن و خاموش شدن دستگاه
  • شرایط کارکرد مداوم یا متناوب
  • نیاز به کنترل سرعت و شرایط راه‌اندازی

انتخاب نهایی توان موتور باید بر اساس محاسبات مکانیکی و شرایط کاری دستگاه انجام شود. انتخاب موتور بزرگ‌تر از نیاز نیز لزوماً به معنای عملکرد بهتر نیست و ممکن است هزینه اولیه و مصرف انرژی را افزایش دهد.

برای آشنایی بیشتر با روش تعیین توان موردنیاز موتور، مقاله محاسبه توان الکتروموتور را مطالعه کنید.

گیربکس نوار نقاله

گیربکس صنعتی دور الکتروموتور را متناسب با نیاز نوار نقاله کاهش می‌دهد و گشتاور لازم را در خروجی فراهم می‌کند. انتخاب گیربکس مناسب از عوامل مهم در عملکرد پایدار دستگاه، تحمل بار و افزایش عمر مجموعه محرکه است.

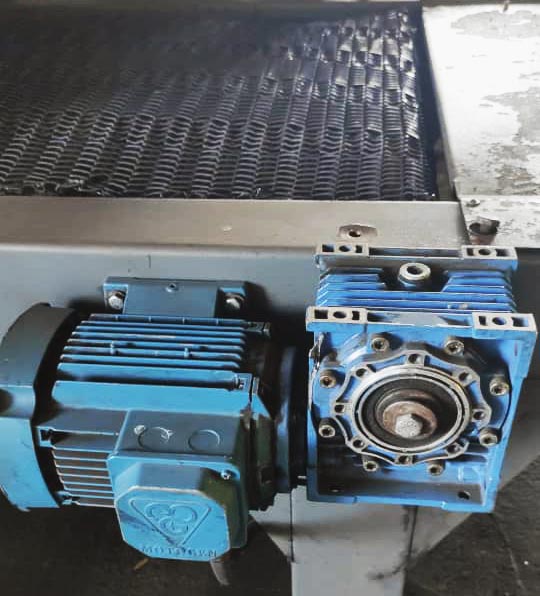

الکتروگیربکس صنعتی مناسب برای سیستم محرکه نوار نقاله
نمونه الکتروگیربکس مورد استفاده در سیستم‌های انتقال مواد

در برخی نوار نقاله‌ها از گیربکس حلزونی کتابی سری NMRV استفاده می‌شود. این گیربکس‌ها به دلیل ساختار جمع‌وجور، در بسیاری از کاربردهای صنعتی قابل استفاده هستند. گیربکس‌های هلیکال و آویز نیز بسته به گشتاور موردنیاز، راندمان، آرایش نصب و شرایط کاری می‌توانند گزینه مناسبی باشند.

نسبت تبدیل گیربکس نوار نقاله

نسبت تبدیل گیربکس مشخص می‌کند که سرعت ورودی با چه نسبتی کاهش پیدا می‌کند. برای نمونه، اگر سرعت موتور حدود ۱۴۰۰ دور بر دقیقه و نسبت تبدیل گیربکس ۳۰ باشد، سرعت خروجی ایده‌آل در یک محاسبه ساده حدود ۴۷ دور بر دقیقه خواهد بود. سرعت واقعی می‌تواند با توجه به سرعت نامی موتور و شرایط کارکرد تفاوت داشته باشد.

با این حال، نسبت تبدیل مناسب فقط با توجه به سرعت موتور تعیین نمی‌شود. قطر درام محرک و سرعت خطی موردنیاز تسمه نیز اهمیت دارند. به‌صورت تقریبی، در یک سیستم بدون لغزش تسمه روی درام، سرعت خطی تسمه از رابطه زیر به دست می‌آید:

v = π × D × n / 60

در این رابطه، v سرعت خطی تسمه بر حسب متر بر ثانیه، D قطر مؤثر درام بر حسب متر و n سرعت چرخش درام بر حسب دور بر دقیقه است.

بنابراین برای انتخاب گیربکس باید سرعت مطلوب تسمه، قطر درام، گشتاور موردنیاز و شرایط بارگذاری به‌صورت هم‌زمان بررسی شوند.

اینورتر، ترمز الکتروموتور و بک‌استپ در نوار نقاله

  • اینورتر: برای کنترل دور موتور و تنظیم سرعت نوار نقاله در محدوده مجاز موتور و مجموعه محرکه استفاده می‌شود. برای آشنایی بیشتر با عملکرد این دستگاه، مقاله اینورتر چیست و چه کاربردی دارد؟ را مطالعه کنید.
  • الکتروموتور ترمزدار: در کاربردهایی که توقف کنترل‌شده یا نگه‌داشتن محور اهمیت دارد، می‌تواند به کار رود. ظرفیت ترمز و نحوه کنترل آن باید متناسب با بار و الزامات ایمنی انتخاب شود.
  • بک‌استپ: وسیله‌ای برای جلوگیری از چرخش معکوس در کاربردهای مناسب است و در برخی نوار نقاله‌های شیب‌دار از برگشت بار جلوگیری می‌کند. بک‌استپ جایگزین عمومی ترمز سرویس یا سیستم ایمنی توقف نیست.

در نوار نقاله‌های شیب‌دار، به‌ویژه زمانی که بار می‌تواند در اثر نیروی گرانش حرکت معکوس ایجاد کند، طراحی سیستم توقف و جلوگیری از برگشت باید با دقت انجام شود.

شاسی یا بدنه نوار نقاله

شاسی سازه‌ای است که درام‌ها، رولیک‌ها، تسمه، یاتاقان‌ها و مجموعه محرکه روی آن نصب می‌شوند. استحکام، صلبیت و هم‌راستایی شاسی نقش مهمی در عملکرد صحیح نوار نقاله دارد.

با توجه به ظرفیت بار، طول مسیر، شرایط محیطی و نوع کاربرد، شاسی می‌تواند از فولاد، آلومینیوم یا استنلس استیل ساخته شود. در ساختارهای فولادی ممکن است از پروفیل، ناودانی، نبشی یا ورق‌های شکل‌دهی‌شده استفاده شود.

انتخاب جنس و شکل شاسی باید بر اساس مقاومت موردنیاز، وزن سازه، شرایط نصب و الزامات بهداشتی یا خوردگی انجام شود. برای نمونه، در محیط‌های مرطوب یا برخی کاربردهای صنایع غذایی، انتخاب متریال مناسب اهمیت بیشتری پیدا می‌کند.

تسمه نوار نقاله و انواع آن

تسمه یکی از مهم‌ترین اجزای نوار نقاله تسمه‌ای است و باید با نوع مواد انتقالی، وزن بار، دمای محیط و شرایط تماس با محصول هماهنگ باشد. تسمه نامناسب می‌تواند موجب سایش زودهنگام، لغزش، انحراف مسیر یا آسیب به محصول شود.

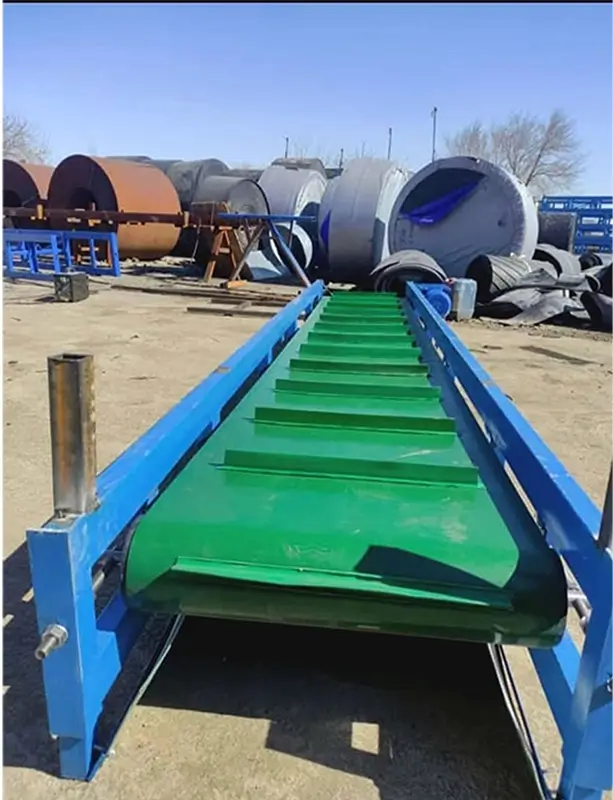

انواع تسمه نوار نقاله با جنس‌ها و ساختارهای مختلف برای کاربردهای صنعتی
انتخاب تسمه مناسب به نوع محصول و شرایط کاری بستگی دارد.

انواع رایج تسمه نوار نقاله

  • تسمه PVC: در بسیاری از خطوط انتقال محصولات سبک، بسته‌بندی و کاربردهای عمومی استفاده می‌شود. نوع مناسب باید از نظر مقاومت شیمیایی و الزامات تماس با محصول بررسی شود.
  • تسمه پلی‌اورتان (PU): در برخی خطوط صنایع غذایی، بسته‌بندی و کاربردهای بهداشتی استفاده می‌شود؛ مشروط بر اینکه مشخصات و گواهی‌های موردنیاز کاربرد را داشته باشد.
  • تسمه لاستیکی: در کاربردهای صنعتی متنوع، به‌ویژه انتقال مواد فله‌ای و بعضی بارهای سنگین، مورد استفاده قرار می‌گیرد.
  • تسمه منجیددار: دارای لایه‌های تقویت‌کننده پارچه‌ای یا مواد مقاوم دیگر است که استحکام کششی و پایداری تسمه را افزایش می‌دهند.
  • تسمه آج‌دار: برای کاربردهایی که به افزایش اصطکاک سطح و کاهش لغزش مواد نیاز دارند، انتخاب می‌شود.

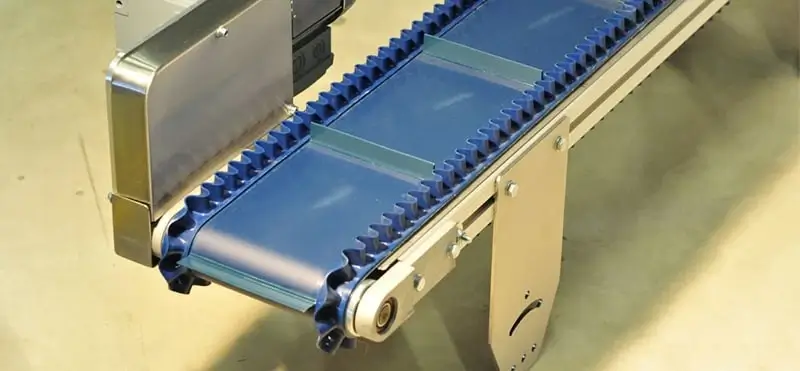

  • تسمه لبه‌دار یا دارای تیغه و دیواره: برای نگهداری بهتر مواد و انتقال برخی محصولات در مسیرهای شیب‌دار کاربرد دارد.
  • تسمه مدولار پلاستیکی: از قطعات به‌هم‌پیوسته ساخته می‌شود و در بعضی خطوط تولید، بسته‌بندی و انتقال محصولات کاربرد دارد.
  • تسمه فلزی: در کاربردهای خاصی که به مقاومت حرارتی، ساختار ویژه یا شرایط مکانیکی متفاوت نیاز است، استفاده می‌شود.

تسمه PVC چه کاربردی دارد؟

تسمه‌های PVC در ضخامت‌ها، رنگ‌ها و بافت‌های متنوع تولید می‌شوند. انتخاب ضخامت مناسب به وزن بار، قطر درام، فاصله بین رولیک‌ها و شرایط کاری بستگی دارد؛ بنابراین ضخامت بیشتر همیشه به معنای انتخاب بهتر نیست.

در بعضی کاربردها از تسمه‌های سفید یا سبز برای خطوط صنایع غذایی، بسته‌بندی یا تولید محصولات بهداشتی استفاده می‌شود. با این حال، رنگ تسمه به‌تنهایی نشان‌دهنده مناسب بودن آن برای تماس با مواد غذایی یا الزامات بهداشتی نیست. مشخصات سازنده و تأییدیه‌های مرتبط باید بررسی شوند.

تسمه منجیددار چیست؟

تسمه منجیددار تسمه‌ای است که در ساختار آن از یک یا چند لایه تقویت‌کننده استفاده شده است. این لایه‌ها ممکن است از الیاف مصنوعی، پارچه‌های صنعتی یا مواد تقویت‌کننده دیگر ساخته شوند و به افزایش استحکام کششی و پایداری تسمه کمک کنند.

این نوع تسمه در کاربردهایی که بار سنگین‌تر است یا تسمه باید در برابر نیروهای کششی و شرایط کاری دشوار مقاومت بیشتری داشته باشد، مورد توجه قرار می‌گیرد. تعداد لایه‌ها، جنس تقویت‌کننده و ساختار تسمه باید متناسب با طراحی نوار نقاله انتخاب شود.

انواع نوار نقاله صنعتی

نوار نقاله‌ها بر اساس نوع عملکرد، مسیر انتقال، ساختار مکانیکی و نوع مواد قابل‌حمل به دسته‌های مختلفی تقسیم می‌شوند. در بسیاری از پروژه‌ها نیز امکان ترکیب چند روش انتقال وجود دارد.

۱. نوار نقاله تسمه‌ای (Belt Conveyor)

این نوع کانوایر از یک تسمه پیوسته برای انتقال مواد استفاده می‌کند و در خطوط تولید، بسته‌بندی، انبارداری، صنایع معدنی و بسیاری از کاربردهای صنعتی رایج است. نوع تسمه و ساختار نگهدارنده با توجه به بار و شرایط محیطی انتخاب می‌شود.

۲. نوار نقاله زنجیری (Chain Conveyor)

در این سیستم، انتقال مواد یا قطعات به کمک زنجیر و اجزای متصل به آن انجام می‌شود. کانوایر زنجیری در برخی خطوط مونتاژ، انتقال بارهای سنگین و کاربردهایی که تسمه معمولی مناسب نیست، استفاده می‌شود.

۳. نوار نقاله غلتکی (Roller Conveyor)

در این مدل، محصولات روی مجموعه‌ای از غلتک‌ها حرکت می‌کنند. برخی مدل‌ها با نیروی گرانش یا هل دادن دستی کار می‌کنند و برخی دیگر دارای رولیک‌های محرک هستند. این سیستم برای جابه‌جایی کارتن‌ها، بسته‌ها و محصولات دارای سطح اتکای مناسب کاربرد دارد.

۴. نوار نقاله مونتاژ

این نوع نوار نقاله برای انتقال محصولات بین ایستگاه‌های مختلف تولید و مونتاژ طراحی می‌شود. سرعت، طول مسیر و محل قرارگیری ایستگاه‌ها باید با فرآیند تولید هماهنگ باشند.

۵. نوار نقاله مدولار

در این نوع سیستم از قطعات پلاستیکی یا مواد مناسب دیگر استفاده می‌شود که به شکل مدولار به هم متصل می‌شوند. طراحی برخی مدل‌ها امکان ساخت مسیرهای خاص و استفاده در خطوطی را فراهم می‌کند که شست‌وشو یا تعویض بخش‌هایی از سطح انتقال اهمیت دارد.

۶. نوار نقاله شیب‌دار

این کانوایر برای انتقال مواد بین دو سطح با ارتفاع متفاوت به کار می‌رود. انتخاب تسمه، توان محرکه، سیستم نگهداری بار و تجهیزات جلوگیری از برگشت باید متناسب با شیب و نوع محصول انجام شود.

۷. نوار نقاله تلسکوپی

نوار نقاله تلسکوپی امکان افزایش یا کاهش طول بخش انتقال را فراهم می‌کند. این مدل در برخی مراکز توزیع، انبارها و عملیات بارگیری و تخلیه کامیون‌ها کاربرد دارد.

۸. نوار نقاله ویبره‌ای (Vibrating Conveyor)

در این سیستم، حرکت مواد با استفاده از ارتعاش کنترل‌شده بستر انتقال انجام می‌شود. نوار نقاله ارتعاشی برای برخی مواد فله‌ای و فرآیندهای تغذیه، انتقال یا توزیع مواد مناسب است. انتخاب آن به ویژگی‌های ماده، میزان انتقال و طراحی سیستم ارتعاشی بستگی دارد.

۹. بالابر کاسه‌ای یا پیاله‌ای (Bucket Elevator)

بالابر کاسه‌ای برای انتقال مواد فله‌ای به ارتفاع بالاتر استفاده می‌شود. کاسه‌های متصل به تسمه یا زنجیر، مواد را دریافت و به محل تخلیه منتقل می‌کنند. این سیستم در برخی صنایع غذایی، کشاورزی، سیمان و فرآوری مواد کاربرد دارد.

۱۰. نوار نقاله پیش‌بنددار (Apron Conveyor)

در این نوع کانوایر، صفحات یا قطعات مقاوم به‌هم‌پیوسته برای حمل بار استفاده می‌شوند. نوار نقاله پیش‌بنددار در بعضی کاربردهای سنگین، مواد داغ یا مواد دارای لبه‌های تیز مناسب است؛ البته انتخاب نهایی به دما، وزن، خورندگی و شرایط فرآیند بستگی دارد.

۱۱. نوار نقاله مسیر خمیده و آکاردئونی

نوار نقاله مسیر خمیده برای تغییر جهت انتقال در خطوط تولید و انبارداری طراحی می‌شود. مدل‌های آکاردئونی نیز می‌توانند برای تغییر طول مسیر یا ایجاد دسترسی انعطاف‌پذیر در برخی کاربردهای جابه‌جایی بسته‌ها به کار روند.

علاوه بر موارد بالا، کانوایرهای پیچشی، بکسلی، قرقره‌ای و برخی مدل‌های بازویی یا ناودانی نیز بر اساس نیازهای اختصاصی صنایع طراحی می‌شوند. انتخاب نوع مناسب به ویژگی‌های بار، مسیر حرکت و شرایط فرآیند بستگی دارد.

استانداردهای طراحی و ایمنی نوار نقاله

در طراحی و ساخت نوار نقاله‌های صنعتی، استانداردها و دستورالعمل‌های فنی مختلفی مورد استفاده قرار می‌گیرند. از جمله منابع شناخته‌شده در این حوزه می‌توان به استانداردهای مرتبط ISO و DIN و همچنین دستورالعمل‌های انجمن سازندگان تجهیزات نوار نقاله آمریکا (CEMA) اشاره کرد.

CEMA یک انجمن صنعتی است که در زمینه تجهیزات انتقال مواد، راهنماهای طراحی، تعاریف فنی و اطلاعات مرتبط با ایمنی و عملکرد تجهیزات فعالیت می‌کند. استاندارد یا راهنمای مناسب باید با نوع کانوایر و کاربرد موردنظر مطابقت داشته باشد.

علاوه بر الزامات مکانیکی، محافظت از نقاط گیرکردن، دسترسی ایمن برای تعمیرات، تجهیزات توقف اضطراری و روش‌های قفل و برچسب‌گذاری هنگام تعمیرات باید در طراحی و بهره‌برداری مورد توجه قرار گیرند.

نگهداری و تعمیر نوار نقاله صنعتی

بازرسی و نگهداری منظم باعث می‌شود مشکلاتی مانند انحراف تسمه، خرابی رولیک‌ها، افزایش اصطکاک و آسیب به مجموعه محرکه زودتر شناسایی شوند. برنامه نگهداری باید متناسب با شدت کارکرد، شرایط محیطی و دستورالعمل سازنده تنظیم شود.

  • بررسی تسمه: وضعیت سایش، ترک، پارگی، اتصال‌ها و انحراف از مسیر کنترل شود.
  • بازرسی رولیک‌ها و درام‌ها: چرخش نامناسب، صدا، لرزش و خرابی یاتاقان‌ها بررسی شود.
  • کنترل مجموعه محرکه: دمای غیرعادی، صدای گیربکس، لرزش، وضعیت اتصالات و نشتی روغن بررسی شود.
  • بررسی کشش تسمه: کشش باید مطابق طراحی باشد؛ کشش بیش از حد می‌تواند بار واردشده به شفت‌ها و یاتاقان‌ها را افزایش دهد.
  • کنترل سیستم برق و فرمان: وضعیت کابل‌ها، سنسورها، کلیدها، اینورتر و تجهیزات حفاظتی بررسی شود.
  • روانکاری و تعویض قطعات: سرویس‌ها و تعویض‌ها مطابق برنامه سازنده و شرایط کارکرد انجام شوند.

نکته ایمنی: پیش از هرگونه تعمیر، تمیزکاری یا دسترسی به بخش‌های خطرناک، دستگاه باید به روش ایمن متوقف و تمام منابع انرژی آن مطابق دستورالعمل محل کار ایزوله شوند. توقف عادی دستگاه به‌تنهایی برای شروع تعمیرات کافی نیست.

نکات ایمنی هنگام استفاده از نوار نقاله

  • از راه رفتن یا نشستن روی نوار نقاله خودداری کنید.
  • لباس گشاد، زیورآلات آویزان و موهای آزاد را از بخش‌های متحرک دور نگه دارید.
  • هنگام کار دستگاه، دست یا ابزار را به تسمه، درام و رولیک‌های در حال حرکت نزدیک نکنید.
  • محافظ‌های مکانیکی و تجهیزات توقف اضطراری را غیرفعال نکنید.
  • برای رفع گیرکردگی یا انجام تعمیرات، دستگاه را متوقف و منابع انرژی را ایزوله کنید.
  • در نوار نقاله‌های شیب‌دار، خطر برگشت بار و حرکت ناخواسته را در طراحی سیستم کنترل کنید.
  • در کاربردهایی که خطر الکتریسیته ساکن وجود دارد، با توجه به نوع تسمه و شرایط فرآیند، اقدامات کنترلی مناسب در نظر بگیرید.

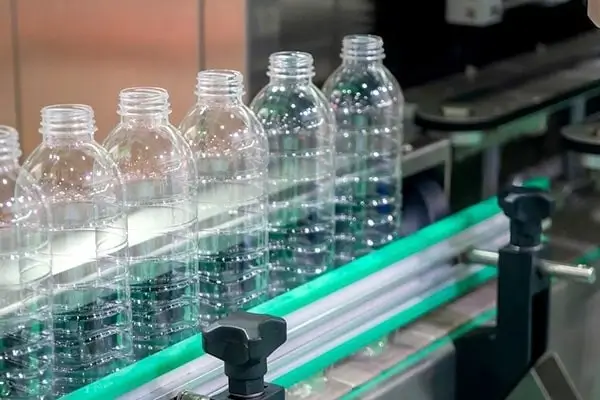

نمونه کاربرد نوار نقاله در محیط صنعتی
کاربرد کانوایر در جابه‌جایی مواد و محصولات صنعتی

مزایای استفاده از نوار نقاله

استفاده از نوار نقاله مناسب می‌تواند مزایای متعددی برای کارخانه‌ها، انبارها و خطوط تولید داشته باشد، از جمله:

  • افزایش سرعت و پیوستگی انتقال مواد
  • کاهش نیاز به جابه‌جایی دستی و هزینه نیروی کار
  • کاهش زمان انتقال بین ایستگاه‌های تولید
  • امکان جابه‌جایی مواد در مسیرهای طولانی یا بین طبقات
  • بهبود نظم خطوط تولید و بسته‌بندی
  • کاهش آسیب به محصولات در صورت طراحی و تنظیم صحیح سیستم
  • امکان خودکارسازی و هماهنگی با سایر تجهیزات صنعتی
  • امکان کنترل سرعت و هماهنگ‌سازی فرآیند در مدل‌های مناسب

قیمت نوار نقاله به چه عواملی بستگی دارد؟

قیمت نوار نقاله به دلیل تنوع طراحی و کاربرد، عدد ثابتی ندارد. یک کانوایر ساده برای انتقال بسته‌های سبک با سیستم موردنیاز برای حمل مواد سنگین در محیط معدنی تفاوت زیادی دارد.

مهم‌ترین عوامل مؤثر بر قیمت نهایی عبارت‌اند از:

  • نوع نوار نقاله و پیچیدگی طراحی
  • طول، عرض و ارتفاع مسیر انتقال
  • ظرفیت حمل و وزن مواد
  • جنس و ساختار تسمه
  • نوع و ابعاد درام‌ها، رولیک‌ها و یاتاقان‌ها
  • جنس شاسی و سازه نگهدارنده
  • توان، دور و برند الکتروموتور
  • نوع گیربکس و نسبت تبدیل موردنیاز
  • نیاز به اینورتر، ترمز، بک‌استپ و تجهیزات کنترلی
  • شرایط نصب، الزامات بهداشتی و تجهیزات ایمنی

برای برآورد دقیق‌تر هزینه، بهتر است مشخصات فنی و شرایط کاری دستگاه پیش از انتخاب تجهیزات تعیین شوند. انتخاب صحیح الکتروموتور و گیربکس می‌تواند از هزینه‌های اضافی ناشی از استفاده از تجهیزات نامتناسب جلوگیری کند.

جمع‌بندی

نوار نقاله یا کانوایر یکی از تجهیزات مهم در انتقال مواد و محصولات صنعتی است که در مدل‌های مختلف تسمه‌ای، زنجیری، غلتکی، مونتاژ، شیب‌دار و سایر ساختارها طراحی می‌شود. برای عملکرد مناسب این سیستم، انتخاب صحیح تسمه، درام، رولیک، شاسی و مجموعه محرکه اهمیت زیادی دارد.

در بخش محرکه، الکتروموتور و گیربکس باید متناسب با سرعت تسمه، گشتاور موردنیاز، ظرفیت بار، شرایط راه‌اندازی و نحوه کارکرد انتخاب شوند. در کاربردهای خاص نیز ممکن است به اینورتر، ترمز یا تجهیزات جلوگیری از برگشت حرکت نیاز باشد.

بررسی دقیق نیازهای خط تولید پیش از سفارش نوار نقاله، به انتخاب اقتصادی‌تر، عملکرد پایدارتر و کاهش هزینه‌های نگهداری کمک می‌کند.

سؤالات متداول درباره نوار نقاله

انواع نوار نقاله کدام‌اند؟

از انواع رایج نوار نقاله می‌توان به مدل‌های تسمه‌ای، زنجیری، غلتکی، مونتاژ، مدولار، شیب‌دار، تلسکوپی، ارتعاشی و بالابر کاسه‌ای اشاره کرد. انتخاب مدل مناسب به نوع مواد، مسیر انتقال و ظرفیت موردنیاز بستگی دارد.

برای ساخت نوار نقاله از چه الکتروموتور و گیربکسی استفاده می‌شود؟

در بسیاری از نوار نقاله‌های صنعتی از الکتروموتور به همراه گیربکس حلزونی، هلیکال یا آویز استفاده می‌شود. انتخاب نوع و اندازه تجهیزات باید با توجه به سرعت، گشتاور، بار، شرایط راه‌اندازی و نحوه نصب انجام شود.

چگونه سرعت نوار نقاله را تنظیم کنیم؟

در صورت سازگاری موتور و مجموعه محرکه با کنترل دور، می‌توان از اینورتر برای تنظیم سرعت استفاده کرد. محدوده مجاز تنظیم سرعت و شرایط خنک‌کاری موتور باید در نظر گرفته شود.

برای نوار نقاله شیب‌دار چه تجهیزاتی لازم است؟

علاوه بر انتخاب تسمه و مجموعه محرکه مناسب، باید خطر برگشت بار و حرکت ناخواسته بررسی شود. با توجه به طراحی ممکن است به ترمز، بک‌استپ یا سایر تجهیزات ایمنی نیاز باشد؛ این تجهیزات وظایف یکسانی ندارند و باید متناسب با کاربرد انتخاب شوند.

برای نوار نقاله از چه تسمه‌ای استفاده می‌شود؟

تسمه‌های PVC، پلی‌اورتان، لاستیکی، منجیددار، آج‌دار و مدولار از گزینه‌های رایج هستند. نوع تسمه بر اساس وزن و جنس محصول، دما، رطوبت، مواد شیمیایی و الزامات بهداشتی انتخاب می‌شود.

قیمت نوار نقاله چگونه محاسبه می‌شود؟

قیمت به ابعاد و ظرفیت دستگاه، نوع تسمه، جنس شاسی، تجهیزات مکانیکی و مجموعه الکتروموتور و گیربکس بستگی دارد. برای برآورد دقیق، مشخصات فنی و شرایط واقعی کاربرد باید مشخص شوند.
