الکتروموتور 1.1 کیلووات B34 فلنچ کوچک | IMER
250,000,000 ﷼
IMER (ایمر)
1.1 کیلووات (1.5 اسب بخار)
B34 – پایه و فلنج کوچک
90S – حفاظت IP55
توضیحات

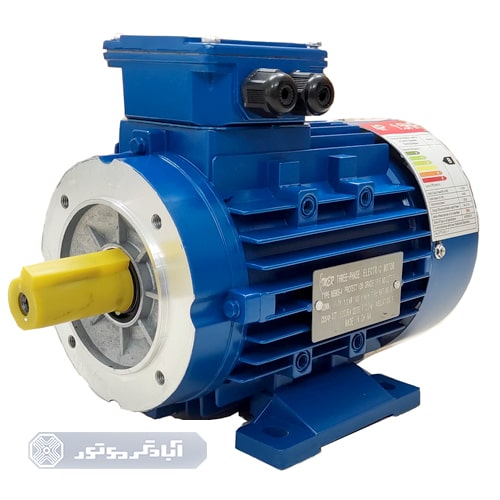

الکتروموتور سه فاز 1.1 کیلووات B34 ایمر
الکتروموتور 1.1 کیلووات B34 ایمر (IMER) یک موتور سه فاز با توان 1.5 اسب بخار است که با آرایش نصب پایه و فلنج کوچک تولید میشود. در این نوع نصب، الکتروموتور علاوه بر پایههای اتصال، دارای یک فلنج کوچک در قسمت جلویی است که امکان اتصال مستقیم به تجهیزات صنعتی را فراهم میکند.
یکی از کاربردهای رایج این مدل، کوپل شدن با گیربکسهای حلزونی کتابی (مکعبی) است. در این ترکیب، الکتروموتور نیروی محرکه مورد نیاز گیربکس را تأمین میکند و گیربکس با کاهش دور، سرعت خروجی را متناسب با نیاز دستگاه تنظیم میکند.
انتخاب صحیح نوع فلنج و ابعاد اتصال اهمیت زیادی دارد؛ زیرا هماهنگی محل نصب، قطر شفت و ابعاد فلنج الکتروموتور با گیربکس یا دستگاه مورد نظر، از مشکلات نصب و کوپلینگ جلوگیری میکند.
مدل B34 دارای پایه و فلنج کوچک است و با مدل B35 که از فلنج بزرگ استفاده میکند تفاوت دارد. هنگام جایگزینی الکتروموتور، حتماً ابعاد فلنج و محل اتصال را بررسی کنید.
مشخصات ابعادی الکتروموتور 1.1 کیلووات B34
الکتروموتورها بر اساس استانداردهای بینالمللی IEC یا NEMA طراحی و تولید میشوند. در بسیاری از الکتروموتورهای مورد استفاده در بازار ایران، استاندارد IEC مبنای تعیین ابعاد مکانیکی و سایز فریم است.
هر الکتروموتور دارای یک سایز فریم مشخص است که مجموعهای از ابعاد استاندارد مانند ارتفاع محور، قطر شفت و برخی اندازههای اتصال را تعیین میکند. با مراجعه به جداول استاندارد IEC و اطلاعات فنی سازنده میتوان ابعاد مورد نیاز برای نصب و جایگزینی موتور را بررسی کرد.
سایز فریم این الکتروموتور 90S است. برخی از مشخصات ابعادی مهم آن عبارتاند از:
- سایز فریم: 90S
- قطر شفت: 24 میلیمتر
- نوع نصب: B34 (پایه و فلنج کوچک)
- ابعاد فلنج: مطابق استاندارد نصب IEC و دیتاشیت سازنده
برای بررسی دقیق ابعاد شفت، طول شفت، جای خار، فاصله سوراخهای پایه و اندازه فلنج، میتوانید از راهنمای استاندارد ابعادی الکتروموتورها استفاده کنید:
راهنمای ابعاد استاندارد IEC الکتروموتورها و سایز فریم

استاندارد بینالمللی IEC

ابعاد شفت و سایز فریم الکتروموتورها

ابعاد فلنج الکتروموتور بر اساس استاندارد IEC
درجه حفاظت بدنه الکتروموتور IP55
درجه حفاظت یا IP مشخص میکند که بدنه تجهیزات الکتریکی تا چه اندازه در برابر نفوذ گردوغبار و آب مقاومت دارد. این استاندارد از دو رقم تشکیل شده است که هرکدام سطح حفاظت مشخصی را نشان میدهند.
در الکتروموتور 1.1 کیلووات B34 ایمر، درجه حفاظت IP55 در نظر گرفته شده است. رقم اول نشاندهنده حفاظت در برابر ورود گردوغبار و رقم دوم نشاندهنده مقاومت در برابر پاشش آب با فشار از جهات مختلف است.
IP55 به معنی ضدآب بودن کامل الکتروموتور یا قابلیت غوطهوری در آب نیست. برای محیطهای مرطوب یا دارای گردوغبار، علاوه بر درجه حفاظت، شرایط نصب و نگهداری موتور نیز باید بررسی شود.
الکتروموتور ایمر IMER و کیفیت ساخت
در انتخاب الکتروموتورهای صنعتی، تنها توان خروجی معیار مناسبی برای مقایسه نیست. کیفیت ساخت، جنس پوسته، کیفیت سیمپیچی، نوع یاتاقانها، درجه حفاظت و دقت ابعادی از جمله عواملی هستند که بر عملکرد و طول عمر موتور تأثیر میگذارند.
الکتروموتور 1.1 کیلووات ایمر با آرایش نصب B34 برای کاربردهایی مناسب است که علاوه بر اتصال پایهای، به فلنج کوچک برای نصب و کوپل مستقیم نیاز دارند. پیش از خرید، بهتر است مشخصات موتور با شرایط کاری دستگاه و ابعاد اتصال گیربکس تطبیق داده شود.
قیمت و خرید الکتروموتور 1.1 کیلووات ایمر
قیمت الکتروموتورهای چینی با توجه به برند، کیفیت ساخت، توان، دور موتور، جنس پوسته و نوع نصب متفاوت است. همچنین نوسانات بازار و شرایط تأمین کالا در قیمت نهایی تأثیر دارند.
برای مشاهده قیمت سایر مدلها و مقایسه محصولات میتوانید از صفحات زیر استفاده کنید:
مشخصات فنی الکتروموتور 1.1 کیلووات B34 IMER
| مشخصات | مقدار |
|---|---|
| برند | IMER (ایمر) |
| توان خروجی | 1.1 کیلووات (1.5 اسب بخار) |
| نوع برق | سه فاز |
| نوع نصب | B34 – پایه و فلنج کوچک |
| جنس پوسته | چدن |
| سایز فریم | 90S |
| قطر شفت | 24 میلیمتر |
| محل جعبه ترمینال | بالای الکتروموتور |
| درجه حفاظت | IP55 |
توضیحات تکمیلی
| قدرت | 1.1 کیلووات, 1.5 اسب |
|---|---|
| سرعت | 1400 |
| نوع نصب | پایه نیم فلنج B34 |
| سایز فریم | 90s |
| سری ساخت | MS |
| جنس بدنه | آلومینیم |
| کلاس حفاظت بدنه | IP55 |
| ولتاژ | 220V/380V |
| آمپر | 5.0 / 2.89 A |
