گیربکس سهند | معرفی انواع، مشخصات فنی و راهنمای خرید

گیربکس حلزونی VF و MVF سهند؛ ویژگی‌ها و کاربردها

گیربکس‌های حلزونی سری VF و MVF از محصولات پرکاربرد شرکت سهند دور هستند که برای کاهش سرعت الکتروموتور و افزایش گشتاور خروجی در ماشین‌آلات صنعتی استفاده می‌شوند. این گیربکس‌ها با استفاده از مجموعه ماردون و چرخ‌دنده حلزونی، انتقال قدرت را بین دو محور عمود بر هم انجام می‌دهند.

در ساختار متداول این گیربکس‌ها، ماردون از فولاد و چرخ‌دنده حلزونی از آلیاژ برنز ساخته می‌شود. این ترکیب امکان انتقال قدرت با نسبت‌های تبدیل مختلف را فراهم می‌کند.

گیربکس بالابری سهند نسبت 1:56

تفاوت گیربکس VF و MVF سهند چیست؟

مهم‌ترین تفاوت این دو مدل در نحوه اتصال الکتروموتور به گیربکس است.

• گیربکس VF: معمولاً دارای شافت ورودی است و انتقال قدرت از الکتروموتور به آن از طریق کوپلینگ، تسمه یا مجموعه انتقال قدرت مناسب انجام می‌شود.

• گیربکس MVF: دارای ورودی فلنج‌دار برای اتصال مستقیم الکتروموتور سازگار است. این طراحی می‌تواند فضای نصب و تعداد قطعات واسطه را کاهش دهد.

انتخاب بین این دو مدل به فضای نصب، نوع الکتروموتور و آرایش انتقال قدرت دستگاه بستگی دارد.

سایزهای گیربکس حلزونی VF و MVF سهند

گیربکس‌های حلزونی سهند در سایزهای مختلفی عرضه می‌شوند تا متناسب با توان الکتروموتور، گشتاور خروجی و شرایط کاری دستگاه انتخاب شوند. از سایزهای این خانواده می‌توان به VF42، VF62، VF86، VF110، VF130، VF150، VF185، VF210 و VF250 اشاره کرد.

انتخاب سایز مناسب تنها به توان الکتروموتور بستگی ندارد؛ نسبت تبدیل، دور خروجی، گشتاور مورد نیاز و مدت‌زمان کارکرد دستگاه نیز باید بررسی شوند.

برای آشنایی با یکی از مدل‌های این خانواده، می‌توانید مشخصات گیربکس VF110 سهند  را مشاهده کنید.

کاربردهای گیربکس VF و MVF سهند

گیربکس‌های حلزونی VF و MVF در ماشین‌آلات صنعتی مختلفی مورد استفاده قرار می‌گیرند. از مهم‌ترین کاربردهای آن‌ها می‌توان به میکسرهای صنعتی، ماشین‌آلات بسته‌بندی، تجهیزات صنایع غذایی، دستگاه‌های سنگ‌بری و برخی بالابرهای ساختمانی اشاره کرد.

این گیربکس‌ها به دلیل انتقال قدرت بین محورهای عمود بر هم، در دستگاه‌هایی که محدودیت فضای نصب دارند نیز کاربردی هستند.

مزایا و محدودیت‌های گیربکس حلزونی سهند

ساختار نسبتاً ساده، تنوع نسبت تبدیل، کارکرد نرم و امکان نصب در آرایش‌های مختلف از مزایای این خانواده است.

بااین‌حال، راندمان گیربکس‌های حلزونی به نسبت تبدیل و شرایط کاری بستگی دارد و در برخی کاربردها نسبت به گیربکس‌های هلیکال کمتر است. همچنین در کارکردهای طولانی و بارهای سنگین، بررسی دمای کاری و شرایط روانکاری اهمیت زیادی دارد.

برای آشنایی بیشتر با اصول نگهداری این تجهیزات، مقاله راهنمای کاربری و عیب‌یابی گیربکس حلزونی  را مطالعه کنید.

گیربکس کتابی سهند سری W

گیربکس کتابی سهند سری W یکی از انواع گیربکس‌های حلزونی این شرکت است که به دلیل طراحی مکعبی، ابعاد جمع‌وجور و امکان نصب در موقعیت‌های مختلف، در بسیاری از ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. این گیربکس‌ها برای کاهش دور الکتروموتور و افزایش گشتاور خروجی طراحی شده‌اند و در مقایسه با گیربکس‌های حلزونی سری VF، ساختار فشرده‌تری دارند.

گیربکس سری W

در ساختار متداول این سری از پوسته آلومینیومی استفاده می‌شود که علاوه بر کاهش وزن، به انتقال حرارت کمک می‌کند. البته میزان راندمان و ظرفیت انتقال گشتاور هر مدل به سایز، نسبت تبدیل و شرایط کاری آن بستگی دارد.

سایزهای گیربکس کتابی سهند

گیربکس‌های کتابی سهند در سایزهای مختلفی از جمله W30، W40، W50، W63، W75، W90، W110 و W130 عرضه می‌شوند. هر سایز دارای ظرفیت گشتاور، ابعاد نصب و مشخصات ورودی و خروجی متفاوتی است.

یکی از مدل‌های این خانواده، گیربکس کتابی W40 سهند است که می‌توانید مشخصات فنی و شرایط خرید آن را در فروشگاه آبادگر موتور مشاهده کنید.

کاربردهای گیربکس کتابی سهند

طراحی کم‌حجم و تنوع نسبت تبدیل باعث شده است که گیربکس‌های سری W در تجهیزات و ماشین‌آلات مختلف مورد استفاده قرار بگیرند. از کاربردهای متداول آن‌ها می‌توان به موارد زیر اشاره کرد:

• ماشین‌آلات بسته‌بندی و خطوط تولید

• نوار نقاله‌های سبک و سیستم‌های انتقال مواد

• میکسرها و تجهیزات صنایع غذایی

• ماشین‌آلات صنایع چوب و کشاورزی

• دستگاه‌های صنعتی با محدودیت فضای نصب

تفاوت گیربکس کتابی W و گیربکس حلزونی VF سهند

هر دو خانواده از مکانیزم چرخ‌دنده حلزونی برای کاهش سرعت و انتقال قدرت استفاده می‌کنند، اما از نظر طراحی پوسته، ابعاد، نحوه نصب و ظرفیت انتقال گشتاور تفاوت‌هایی دارند.

گیربکس‌های سری W با طراحی مکعبی و ابعاد فشرده، برای دستگاه‌هایی که محدودیت فضای نصب دارند گزینه قابل بررسی هستند. در مقابل، گیربکس‌های سری VF در سایزها و آرایش‌های مختلف عرضه می‌شوند و می‌توان از آن‌ها در طیف گسترده‌ای از تجهیزات صنعتی استفاده کرد.

انتخاب بین این دو خانواده باید بر اساس گشتاور مورد نیاز، نسبت تبدیل، توان الکتروموتور، شرایط کاری و ابعاد نصب انجام شود. صرفاً کوچک‌تر بودن ابعاد یک گیربکس به معنای مناسب‌تر بودن آن برای دستگاه نیست.

گیربکس هلیکال سهند سری SN

گیربکس هلیکال سهند سری SN که با نام گیربکس آویز سهند نیز شناخته می‌شود، یکی از محصولات صنعتی این شرکت برای کاهش سرعت و انتقال گشتاور در ماشین‌آلات مختلف است. این گیربکس‌ها از چرخ‌دنده‌های مارپیچ (هلیکال) استفاده می‌کنند و به دلیل طراحی شافت موازی، در سیستم‌های انتقال مواد و تجهیزات صنعتی کاربرد دارند.

یکی از ویژگی‌های مهم گیربکس‌های سری SN، امکان نصب مستقیم روی شافت دستگاه در آرایش‌های سازگار است. این ویژگی می‌تواند نیاز به برخی قطعات واسطه در سیستم انتقال قدرت را کاهش دهد.

انواع و سایزهای گیربکس SN سهند

گیربکس‌های آویز سهند در مدل‌های SN1، SN2، SN3 و SN4 عرضه می‌شوند. این مدل‌ها از نظر ابعاد، ظرفیت انتقال گشتاور و مشخصات فنی با یکدیگر تفاوت دارند.

در انتخاب گیربکس SN مناسب، علاوه بر توان الکتروموتور، باید قطر شافت خروجی، نسبت تبدیل، گشتاور مورد نیاز و شرایط بارگذاری دستگاه بررسی شود.

کاربردهای گیربکس آویز سهند

گیربکس‌های هلیکال سری SN در تجهیزات صنعتی مختلفی کاربرد دارند که از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• نوار نقاله‌ها و سیستم‌های انتقال مواد

• تجهیزات صنایع معدنی و سنگ‌شکن‌ها

• ماشین‌آلات صنایع سیمان

• خطوط تولید و تجهیزات جابه‌جایی مواد

• برخی ماشین‌آلات صنایع کشاورزی

مزایای گیربکس هلیکال SN سهند

استفاده از چرخ‌دنده‌های هلیکال، راندمان مناسب و امکان انتقال گشتاور بالا از ویژگی‌های این خانواده است. همچنین طراحی آویز این گیربکس‌ها، نصب آن‌ها را روی شافت دستگاه در شرایط مناسب آسان‌تر می‌کند.

بااین‌حال، هنگام نصب باید به نحوه مهار بدنه، استفاده از بازوی گشتاور، روانکاری و رعایت محدودیت‌های بارگذاری توجه شود. انتخاب نادرست یا نصب غیراصولی می‌تواند موجب افزایش لرزش، سایش قطعات و کاهش عمر مفید گیربکس شود.

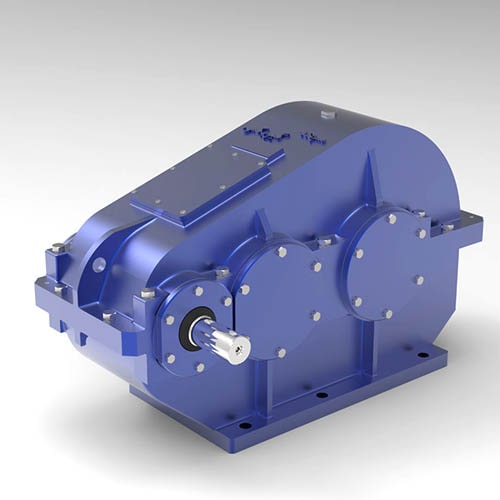

گیربکس قورباغه‌ای سهند (GHP) و گیربکس سری PM

گیربکس قورباغه‌ای که در بازار با نام گیربکس روسی نیز شناخته می‌شود، یکی از انواع گیربکس‌های صنعتی شافت موازی است. سری‌های PM و GHP از نام‌هایی هستند که در بازار این گروه از گیربکس‌ها دیده می‌شوند.

گیربکس قورباغه‌ای سهند سری GHP برای کاهش سرعت و انتقال گشتاور در ماشین‌آلات صنعتی طراحی شده است. این گیربکس‌ها با توجه به مدل و ظرفیت مورد نیاز، در آرایش‌های دو، سه و چهارمحوره عرضه می‌شوند و در تجهیزاتی مانند نوار نقاله‌ها، ماشین‌آلات معدنی و صنایع سنگین کاربرد دارند.

هنگام خرید یا جایگزینی گیربکس‌های PM و GHP باید نسبت تبدیل، ابعاد شافت، فاصله محورها و ظرفیت گشتاور مدل مورد نظر بررسی شود.

سایزهای گیربکس قورباغه‌ای سهند

گیربکس‌های GHP در سایزهای مختلفی از جمله 100، 120، 150، 200، 250، 300، 400، 450، 500 و 600 معرفی شده‌اند. ابعاد شافت ورودی و خروجی، ظرفیت گشتاور و نسبت تبدیل در مدل‌های مختلف متفاوت است.

برای انتخاب سایز مناسب، بررسی مشخصات فنی و ابعاد نصب در کاتالوگ سازنده ضروری است.

کاربردهای گیربکس GHP سهند

گیربکس‌های قورباغه‌ای در ماشین‌آلات و تجهیزات صنعتی مختلفی استفاده می‌شوند. از کاربردهای متداول آن‌ها می‌توان به موارد زیر اشاره کرد:

• نوار نقاله‌های صنعتی و سیستم‌های انتقال مواد

• تجهیزات صنایع معدنی و سنگ‌شکن‌ها

• ماشین‌آلات صنایع فولاد و سیمان

• میکسرهای صنعتی و تجهیزات انتقال قدرت

• ماشین‌آلاتی که به گشتاور بالا و کارکرد مداوم نیاز دارند

مزایا و محدودیت‌های گیربکس قورباغه‌ای

ساختار مستحکم، امکان انتقال گشتاور بالا و استفاده از چرخ‌دنده‌های صنعتی از ویژگی‌های مهم این خانواده است. همچنین وجود مدل‌های مختلف، امکان انتخاب گیربکس متناسب با شرایط کاری دستگاه را فراهم می‌کند.

در مقابل، وزن و ابعاد نسبتاً زیاد این گیربکس‌ها می‌تواند نصب و جابه‌جایی آن‌ها را در فضاهای محدود دشوار کند. بنابراین پیش از خرید باید علاوه بر مشخصات فنی، فضای نصب و نحوه اتصال گیربکس به دستگاه بررسی شود.

گیربکس‌های GHP و SN سهند هر دو برای انتقال قدرت در تجهیزات صنعتی کاربرد دارند، اما از نظر ساختار و نحوه نصب تفاوت‌هایی دارند. گیربکس‌های SN با طراحی آویز، امکان نصب مستقیم روی شافت دستگاه را در آرایش‌های سازگار فراهم می‌کنند؛ در حالی که گیربکس‌های GHP معمولاً در سیستم‌هایی استفاده می‌شوند که به گیربکس چندمحوره با ظرفیت انتقال گشتاور بالا نیاز دارند.

انتخاب بین این دو خانواده باید بر اساس گشتاور مورد نیاز، نسبت تبدیل، نحوه نصب و شرایط بارگذاری انجام شود.

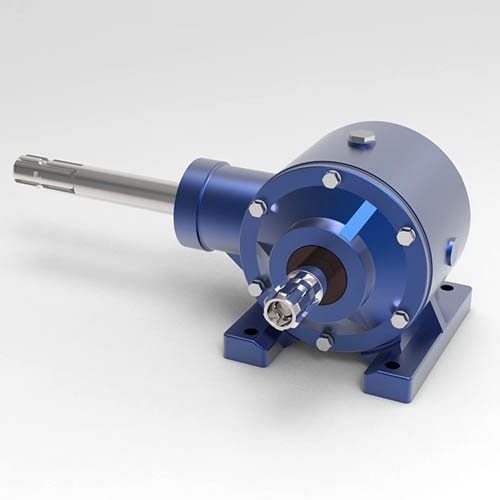

گیربکس مخروطی سهند سری RAN

گیربکس مخروطی سهند سری RAN برای انتقال قدرت بین محورهای متقاطع و تغییر جهت حرکت در ماشین‌آلات صنعتی استفاده می‌شود. این گیربکس‌ها با استفاده از چرخ‌دنده‌های مخروطی، امکان انتقال حرکت در زاویه ۹۰ درجه را فراهم می‌کنند.

گیربکس‌های RAN سهند در مدل‌های مختلفی از جمله RANC و RANW و با نسبت‌های تبدیل ۱:۱، ۱:۲ و ۱:۳ معرفی شده‌اند. این محصولات در تجهیزات انتقال قدرت، ماشین‌آلات صنعتی و سیستم‌هایی که به تغییر جهت حرکت نیاز دارند، کاربرد دارند.

گیربکس شیرآلات سهند سری SW

گیربکس‌های سری SW سهند برای باز و بسته کردن شیرآلات صنعتی، به‌ویژه شیرهای پروانه‌ای، طراحی شده‌اند. این گیربکس‌ها با مکانیزم حلزونی، گشتاور مورد نیاز برای چرخش شیر را تأمین می‌کنند و در صنایع نفت، گاز، پتروشیمی و تأسیسات صنعتی کاربرد دارند.

سری SW در سایزهای مختلف و با آرایش‌های نصب کفی و فلنج‌دار عرضه می‌شود. انتخاب مدل مناسب به گشتاور مورد نیاز شیر، ابعاد اتصال و شرایط کاری بستگی دارد.
