آموزش تعویض بلبرینگ الکتروموتور سه فاز؛ مراحل و نکات فنی

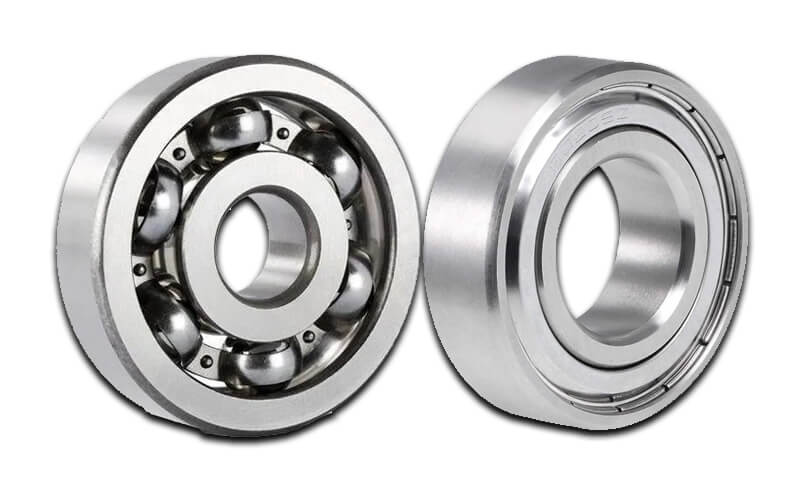

تعویض بلبرینگ دینام و الکتروموتور سه فاز
بلبرینگ یکی از قطعات مهم در الکتروموتور است که وظیفه آن کاهش اصطکاک و کمک به چرخش روان محور موتور است. خرابی بلبرینگ می‌تواند باعث ایجاد صدای غیرعادی، افزایش لرزش و دمای موتور و در نهایت آسیب‌دیدن سایر قطعات شود. به همین دلیل، تشخیص به‌موقع خرابی و تعویض صحیح بلبرینگ نقش مهمی در افزایش عمر مفید الکتروموتور دارد.
در این مقاله، با ساختار بلبرینگ، دلایل خرابی آن و ابزارهای موردنیاز برای تعویض آشنا می‌شویم. سپس مراحل باز کردن الکتروموتور سه فاز، خارج کردن بلبرینگ معیوب و نصب بلبرینگ جدید را بررسی می‌کنیم. همچنین به نکات مهمی درباره انتخاب ابزار مناسب، گرم‌کردن بلبرینگ و روانکاری اشاره خواهیم کرد تا از بروز خرابی‌های مجدد جلوگیری شود.
بلبرینگ چیست؟
بلبرینگ یکی از انواع یاتاقان‌های غلتشی است که برای کاهش اصطکاک و تسهیل حرکت دورانی قطعات به کار می‌رود. این قطعه علاوه بر کمک به چرخش روان محور، بارهای واردشده به آن را تحمل می‌کند.
در الکتروموتور سه فاز، بلبرینگ در دو انتهای محور روتور و داخل مجموعه یاتاقان‌بندی موتور قرار می‌گیرد. رینگ داخلی بلبرینگ معمولاً روی شفت یا محور روتور نصب می‌شود و رینگ خارجی در محل نشیمن خود در قاب یا درپوش موتور قرار می‌گیرد. ساچمه‌ها با حرکت غلتشی بین دو رینگ، اصطکاک را کاهش می‌دهند و امکان چرخش روان روتور را فراهم می‌کنند.
انتخاب صحیح بلبرینگ، نصب اصولی و روانکاری مناسب از عوامل مهم در عملکرد مطمئن الکتروموتور هستند. نصب نادرست یا انتخاب بلبرینگ نامناسب می‌تواند باعث افزایش صدا، لرزش، دما و کاهش عمر مفید موتور شود.

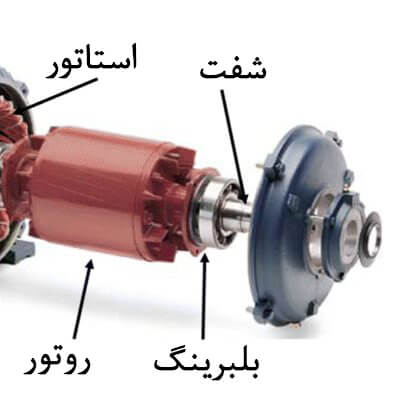

بلبرینگ الکتروموتور
اجزای اصلی بلبرینگ
اجزای اصلی یک بلبرینگ شیار عمیق معمولی عبارت‌اند از:
- رینگ داخلی: روی محور یا شفت نصب می‌شود.
- رینگ خارجی: در محل نشیمن بلبرینگ قرار می‌گیرد.
- ساچمه‌ها: بار را منتقل می‌کنند و حرکت غلتشی را امکان‌پذیر می‌سازند.
- قفسه: فاصله ساچمه‌ها را حفظ و حرکت آن‌ها را هدایت می‌کند.
- آب‌بند یا محافظ، در صورت وجود: از ورود آلودگی جلوگیری می‌کند و به حفظ روانکار کمک می‌کند.
دلایل خرابی بلبرینگ الکتروموتور چیست؟
بلبرینگ یکی از قطعات مهم در الکتروموتور است که تحت تأثیر بار مکانیکی، سرعت چرخش، دما و شرایط روانکاری قرار دارد. خرابی این قطعه می‌تواند باعث افزایش صدای موتور، لرزش، بالا رفتن دما و در موارد شدید، گیرپاژ محور شود. به همین دلیل، پیش از تعویض بلبرینگ الکتروموتور سه فاز باید علت خرابی آن مشخص شود؛ زیرا اگر عامل اصلی برطرف نشود، بلبرینگ جدید نیز ممکن است در مدت کوتاهی آسیب ببیند.
مهم‌ترین دلایل خرابی بلبرینگ الکتروموتور عبارت‌اند از:
۱. روانکاری نامناسب
کمبود گریس یا روغن، استفاده از روانکار نامناسب و روانکاری بیش از حد می‌توانند باعث افزایش اصطکاک و دمای بلبرینگ شوند. همچنین مخلوط‌کردن گریس‌های ناسازگار ممکن است خواص روانکار را تغییر دهد. نوع روانکار، مقدار آن و فاصله زمانی روانکاری باید مطابق دستورالعمل سازنده موتور و بلبرینگ تعیین شود.
۲. نصب نادرست بلبرینگ
واردکردن ضربه مستقیم به بلبرینگ، استفاده از ابزار نامناسب یا اعمال نیروی نصب به حلقه اشتباه می‌تواند به ساچمه‌ها و مسیر غلتش آسیب برساند. این آسیب‌ها ممکن است در ابتدا به‌سختی تشخیص داده شوند، اما به‌مرور باعث ایجاد صدا، لرزش و کاهش عمر بلبرینگ خواهند شد.
۳. بار بیش از حد و ناهم‌راستایی محور
بار شعاعی یا محوری بیش از ظرفیت بلبرینگ، هم‌راستا نبودن محور موتور با دستگاه متصل به آن و تنظیم نامناسب کوپلینگ می‌توانند فشار اضافی به بلبرینگ وارد کنند. در چنین شرایطی، فقط تعویض بلبرینگ کافی نیست و باید وضعیت بار، کوپلینگ و هم‌راستایی محور نیز بررسی شود.
۴. افزایش دما و سرعت نامناسب
کارکرد موتور در شرایط خارج از محدوده مجاز، تهویه نامناسب و سرعت نامتناسب با مشخصات بلبرینگ می‌توانند موجب افزایش دما و کاهش عمر روانکار شوند. در صورت مشاهده دمای غیرعادی، باید علاوه بر بلبرینگ، شرایط بارگذاری و خنک‌کاری موتور نیز بررسی شود.
۵. ورود گردوغبار، آب و آلودگی
ورود ذرات گردوغبار، رطوبت یا آب به داخل بلبرینگ می‌تواند موجب سایش، خوردگی و آسیب به مسیر غلتش شود. نصب نامناسب آب‌بندها، شرایط محیطی نامساعد و نگهداری غیراصولی از عوامل تشدیدکننده این مشکل هستند.
۶. خوردگی، سایش و آسیب سطحی
زنگ‌زدگی، پوسته‌شدن سطح مسیر غلتش، ترک، لب‌پریدگی و ایجاد فرورفتگی روی رینگ‌ها یا ساچمه‌ها از نشانه‌های آسیب بلبرینگ هستند. این عیوب ممکن است در اثر روانکاری نامناسب، آلودگی، نصب غیراصولی یا بارگذاری بیش از حد ایجاد شوند.
۷. ایجاد حفره‌های الکتریکی
در برخی الکتروموتورها، عبور جریان الکتریکی از بلبرینگ می‌تواند باعث ایجاد حفره‌های ریز و شیارهای آسیب‌زا روی مسیر غلتش شود. این پدیده در موتورهای دارای درایو فرکانس متغیر (اینورتر) نیز ممکن است رخ دهد. در این شرایط، علاوه بر تعویض بلبرینگ، باید علت عبور جریان و راهکارهای مناسب مانند اتصال زمین شفت یا استفاده از بلبرینگ عایق، متناسب با طراحی موتور، بررسی شود.
۸. نگهداری نامناسب و فرسودگی
کارکرد طولانی‌مدت، شرایط کاری نامناسب و بی‌توجهی به سرویس‌های دوره‌ای می‌توانند احتمال خرابی بلبرینگ را افزایش دهند. بااین‌حال، صرف گذشت زمان به معنی پایان عمر بلبرینگ نیست؛ وضعیت واقعی قطعه و شرایط بهره‌برداری باید مبنای تصمیم‌گیری برای تعویض باشند.
علائم رایج خرابی بلبرینگ الکتروموتور
مهم‌ترین نشانه‌هایی که باید به آن‌ها توجه کنید عبارت‌اند از:
- افزایش صدای غیرعادی یا صدای ساییدگی از موتور
- لرزش بیشتر از حد معمول
- افزایش دمای ناحیه یاتاقان
- چرخش نامنظم یا مقاومت غیرعادی محور
- مشاهده آثار خوردگی، سایش یا آسیب روی بلبرینگ پس از بازکردن موتور
توجه داشته باشید که این علائم همیشه به معنی خرابی بلبرینگ نیستند و ممکن است از عدم هم‌راستایی، شل‌شدن اتصالات، مشکلات روتور یا عوامل دیگر ناشی شوند. برای تشخیص دقیق، باید شرایط کارکرد موتور و وضعیت قطعات بررسی شود.
نکته مهم: پیش از نصب بلبرینگ جدید، علت خرابی قطعه قبلی را بررسی کنید. تعویض بلبرینگ بدون برطرف‌کردن علت اصلی، ممکن است فقط مشکل را برای مدت کوتاهی پنهان کند.
«برای آشنایی بیشتر با عوامل مؤثر بر عملکرد موتور، مقاله دلایل خرابی الکتروموتور و روش پیشگیری را نیز بخوانید.»
بلبرینگ
تعویض بلبرینگ الکتروموتور سه فاز
تعویض بلبرینگ معیوب یکی از عملیات مهم در تعمیر و نگهداری الکتروموتور است. بلبرینگ پس از مدتی کارکرد یا در اثر عواملی مانند روانکاری نامناسب، بار بیش از حد و نصب غیراصولی ممکن است دچار خرابی شود. در چنین شرایطی، باید بلبرینگ معیوب را با ابزار مناسب از روی شفت خارج کرد و بلبرینگ جدید را مطابق مشخصات فنی موتور نصب نمود.
برای خارج‌کردن بلبرینگ، استفاده از ابزار مناسب اهمیت زیادی دارد؛ زیرا اعمال نیروی نامناسب می‌تواند به شفت، نشیمن بلبرینگ یا سایر قطعات موتور آسیب برساند.
ابزار تعویض بلبرینگ الکتروموتور سه فاز
ابزارهای موردنیاز با توجه به اندازه موتور، نوع بلبرینگ، نحوه نصب و میزان گیرکردن آن روی شفت متفاوت هستند. به‌طور کلی، این ابزارها در سه گروه اصلی قرار می‌گیرند:
- ابزارهای مکانیکی
- ابزارهای هیدرولیکی
- ابزارهای گرمایشی
۱. ابزارهای مکانیکی؛ پولی‌کش یا فولی‌کش
پولی‌کش یکی از ابزارهای رایج برای خارج‌کردن بلبرینگ از روی شفت است. این ابزار معمولاً دو یا سه فک دارد که پشت حلقه مناسب بلبرینگ قرار می‌گیرند. با چرخاندن پیچ مرکزی، نیروی کششی به بلبرینگ وارد می‌شود و آن را به‌تدریج از محل نصب خارج می‌کند.
هنگام استفاده از پولی‌کش باید فک‌ها به‌درستی در پشت بلبرینگ قرار بگیرند و نیروی خروج تا حد امکان در راستای محور اعمال شود. تکیه‌دادن نادرست فک‌ها یا واردکردن نیروی بیش از حد ممکن است به شفت و قطعات مجاور آسیب برساند.
برای بلبرینگ‌های کوچک و بسیاری از موتورهای معمولی، پولی‌کش مکانیکی مناسب می‌تواند کافی باشد؛ اما در موتورهای بزرگ‌تر یا بلبرینگ‌هایی که به‌شدت روی شفت گیر کرده‌اند، ممکن است به ابزار تخصصی‌تری نیاز باشد.
نحوه کار فولی کش ( پولی کش )
ابزارهای هیدرولیکی
پولی‌کش‌های هیدرولیکی، پمپ‌های هیدرولیک و مهره‌های هیدرولیکی از ابزارهایی هستند که در برخی عملیات نصب و جداسازی بلبرینگ‌های صنعتی به کار می‌روند. این تجهیزات امکان اعمال نیروی کنترل‌شده و بیشتر را فراهم می‌کنند و برای کاربردهای متناسب با طراحی آن‌ها مناسب هستند.
انتخاب ابزار هیدرولیکی باید بر اساس نوع اتصال، ابعاد بلبرینگ و دستورالعمل سازنده انجام شود. همچنین استفاده از روغن هیدرولیک باید مطابق مشخصات همان تجهیز باشد؛ نمی‌توان یک نوع روغن یا میزان ویسکوزیته را برای همه پمپ‌ها و ابزارهای هیدرولیکی توصیه کرد.

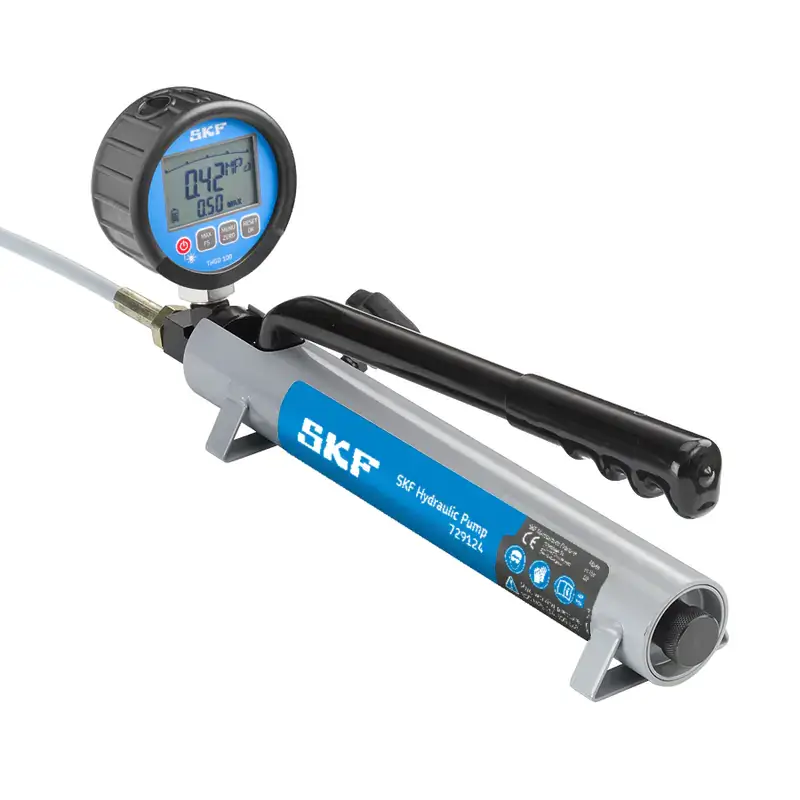

پمپ هیدرولیک

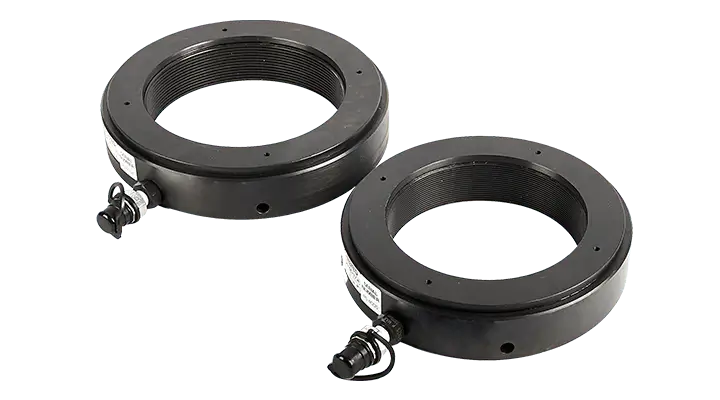

مهره های هیدرولیک
۳. گرمکن بلبرینگ
در برخی موارد، برای نصب بلبرینگ روی شفت از گرمکن استفاده می‌شود. با گرم‌شدن کنترل‌شده رینگ داخلی، ابعاد آن اندکی افزایش می‌یابد و نصب بلبرینگ آسان‌تر می‌شود. گرم‌کن‌های القایی و تجهیزات گرمایشی مخصوص بلبرینگ از گزینه‌های متداول در این کار هستند.
دمای گرم‌کردن باید با توجه به نوع بلبرینگ، لقی داخلی، نوع قفسه، وجود آب‌بند یا محافظ و دستورالعمل سازنده تعیین شود. استفاده از شعله مستقیم یا گرم‌کردن کنترل‌نشده می‌تواند به بلبرینگ آسیب برساند. بلبرینگ‌های آب‌بندی‌شده یا دارای اجزای حساس به حرارت نیز به بررسی مشخصات سازنده نیاز دارند.
گرمکن القایی
نکته مهم: پیش از تعویض بلبرینگ، علت خرابی قطعه قبلی را بررسی کنید. اگر مشکل از ناهم‌راستایی محور، آلودگی، روانکاری نامناسب یا شرایط کاری موتور باشد، نصب بلبرینگ جدید بدون رفع عامل اصلی می‌تواند به خرابی مجدد منجر شود.
مراحل تعویض بلبرینگ الکتروموتور سه فاز
تعویض بلبرینگ الکتروموتور سه فاز شامل چند مرحله اصلی است: ایمن‌سازی و جداکردن موتور، بازکردن قطعات، خارج‌کردن بلبرینگ معیوب، بررسی محل نصب و در نهایت نصب بلبرینگ جدید. رعایت ترتیب مراحل و استفاده از ابزار مناسب اهمیت زیادی دارد؛ زیرا کوچک‌ترین آسیب به شفت، نشیمن بلبرینگ یا قطعات داخلی می‌تواند عملکرد موتور را تحت تأثیر قرار دهد.
مرحله اول: قطع برق و ایمن‌سازی الکتروموتور
پیش از شروع تعمیر، برق موتور را به‌طور کامل قطع کنید و مطمئن شوید امکان وصل‌شدن ناخواسته آن وجود ندارد. در محیط‌های صنعتی، منبع تغذیه باید طبق دستورالعمل ایمنی قفل و برچسب‌گذاری شود و نبود ولتاژ با ابزار مناسب بررسی شود. اگر موتور از طریق اینورتر یا تجهیزات کنترلی تغذیه می‌شود، زمان تخلیه انرژی ذخیره‌شده در مدار نیز باید مطابق دستورالعمل سازنده رعایت شود.
پس از ایمن‌سازی، اتصالات برق را علامت‌گذاری کنید تا هنگام نصب مجدد، سیم‌بندی به‌درستی انجام شود. در صورت نیاز، موتور را از دستگاه جدا کنید و پیش از بازکردن، سطح بیرونی آن را از گردوغبار و آلودگی پاک کنید.
نکته مهم: هرگز صرفاً به خاموش‌کردن کلید اکتفا نکنید. بازکردن موتور پیش از اطمینان از قطع کامل انرژی می‌تواند خطر برق‌گرفتگی یا راه‌اندازی ناخواسته ایجاد کند.
بیشتر بخوانید : دستورالعمل عمومی راه‌اندازی و نگهداری الکتروموتور
مرحله دوم: بازکردن قاب فن و جداکردن فن خنک‌کننده
در بسیاری از الکتروموتورها، برای دسترسی به درپوش انتهایی باید ابتدا قاب محافظ فن باز شود. پیچ‌های قاب را با ابزار مناسب باز کنید و سپس فن را مطابق ساختار موتور جدا کنید. اگر فن با خار، مهره یا قطعه نگهدارنده نصب شده است، ابتدا همان قطعه را باز کنید.
از واردکردن ضربه شدید به فن پلاستیکی یا فلزی خودداری کنید؛ زیرا ممکن است ترک بخورد، تاب بردارد یا هنگام کارکرد موتور باعث لرزش شود. اگر فن روی شفت گیر کرده است، از ابزار مناسب استفاده کنید.
مرحله سوم: علامت‌گذاری بدنه و درپوش‌ها
پیش از بازکردن درپوش‌های انتهایی، محل قرارگیری آن‌ها نسبت به بدنه را با علامت مشخص کنید. در صورت وجود قطعاتی مانند شیم، واشر تنظیمی یا اجزای خاص، محل و ترتیب قرارگیری آن‌ها را ثبت کنید.
این کار به مونتاژ صحیح موتور کمک می‌کند و احتمال جابه‌جایی قطعات یا تغییر وضعیت تنظیمات مکانیکی را کاهش می‌دهد. در صورت امکان، از مراحل بازکردن عکس بگیرید تا هنگام مونتاژ، ترتیب قطعات مشخص باشد.
مرحله چهارم: بازکردن پیچ‌ها و درپوش‌های انتهایی
پیچ‌ها یا مهره‌های نگهدارنده درپوش‌های انتهایی را به‌آرامی باز کنید. اگر موتور دارای پیچ‌های سرتاسری است، آن‌ها را مطابق ساختار موتور خارج کنید و قطعات را به‌ترتیب نگه دارید.
برای جداکردن درپوشی که به بدنه چسبیده یا گیر کرده است، از روش و ابزار مناسب همان موتور استفاده کنید. در صورت نیاز، ضربه‌های بسیار ملایم با چکش غیرمخرب یا ابزار مخصوص وارد کنید؛ اما از اهرم‌کردن روی سطوح ماشین‌کاری‌شده، ضربه شدید و آسیب‌زدن به محل نشیمن بلبرینگ خودداری کنید.
توجه: همه الکتروموتورها به یک روش باز نمی‌شوند. پیش از جداکردن قطعات، ساختار موتور و دستورالعمل سازنده را بررسی کنید.
مرحله پنجم: خارج‌کردن روتور و دسترسی به بلبرینگ
پس از آزادشدن درپوش‌ها، در صورت نیاز روتور را با دقت از استاتور خارج کنید. روتور ممکن است سنگین باشد؛ بنابراین در موتورهای بزرگ باید از تجهیزات بالابر و روش جابه‌جایی مناسب استفاده شود.
هنگام خارج‌کردن روتور، مراقب باشید به سیم‌پیچ استاتور، هسته روتور، شفت و سطوح داخلی آسیب وارد نشود. از تماس یا کشیده‌شدن روتور روی سیم‌پیچ‌ها جلوگیری کنید و در صورت لزوم از تکیه‌گاه مناسب کمک بگیرید.
مرحله ششم: خارج‌کردن بلبرینگ معیوب
برای جداکردن بلبرینگ از روی شفت، ابتدا ابزار مناسب را با توجه به اندازه بلبرینگ و فضای اطراف آن انتخاب کنید. در بسیاری از موارد، پولی‌کش مکانیکی یا بلبرینگ‌کش مخصوص این کار مناسب است.
فک‌های ابزار باید به‌درستی در پشت حلقه مناسب بلبرینگ قرار بگیرند و نیروی خروج در راستای محور اعمال شود. در شرایطی که بلبرینگ به‌شدت گیر کرده است، از افزایش ناگهانی نیرو یا ضربه مستقیم به بلبرینگ و شفت خودداری کنید؛ زیرا ممکن است سطح شفت یا محل نصب آسیب ببیند.
پس از خارج‌کردن بلبرینگ، آن را بررسی کنید تا آثار سایش، خوردگی، تغییر رنگ ناشی از حرارت، شکستگی یا آسیب مسیر غلتش مشخص شود. این نشانه‌ها می‌توانند در تشخیص علت خرابی کمک‌کننده باشند.
مرحله هفتم: تمیزکاری و بررسی شفت و نشیمن بلبرینگ
پس از خارج‌کردن بلبرینگ، شفت، محل نشیمن بلبرینگ، درپوش‌ها و محفظه مربوطه را از آلودگی و بقایای روانکار پاک کنید. از حلال یا شوینده سازگار با مواد و قطعات موتور استفاده کنید و پیش از مونتاژ، باقی‌مانده مواد پاک‌کننده را به‌طور کامل برطرف کنید.
سطح شفت و نشیمن را از نظر خراش، خوردگی، آثار چرخش حلقه روی شفت، ترک و تغییر شکل بررسی کنید. اگر نشیمن بلبرینگ آسیب دیده یا لقی غیرعادی دارد، نصب بلبرینگ جدید به‌تنهایی مشکل را برطرف نمی‌کند و ممکن است تعمیر تخصصی لازم باشد.
در همین مرحله، علت خرابی بلبرینگ قبلی را نیز بررسی کنید؛ برای مثال، آلودگی، روانکاری نامناسب، ناهم‌راستایی یا بارگذاری بیش از حد.
مرحله هشتم: انتخاب و آماده‌سازی بلبرینگ جدید
بلبرینگ جایگزین باید با مشخصات فنی موردنیاز موتور مطابقت داشته باشد. شماره فنی بلبرینگ قبلی می‌تواند نقطه شروع مناسبی باشد، اما باید در صورت وجود، با نقشه یا دستورالعمل سازنده موتور نیز تطبیق داده شود.
به ابعاد، لقی داخلی، نوع آب‌بندی یا محافظ، ظرفیت بار و سرعت مجاز توجه کنید. همچنین پیش از نصب، بسته‌بندی، تمیزی و سلامت بلبرینگ جدید را بررسی کنید و از تماس آن با گردوغبار یا رطوبت جلوگیری کنید.
مرحله نهم: نصب بلبرینگ جدید روی شفت
روش نصب به نوع بلبرینگ و میزان تداخل آن با شفت بستگی دارد. در برخی موارد، نصب با ابزار مخصوص انجام می‌شود و در موارد دیگر، گرم‌کردن کنترل‌شده بلبرینگ با گرمکن مناسب می‌تواند کار را آسان‌تر کند.
اگر بلبرینگ با روش مکانیکی نصب می‌شود، نیروی نصب باید به حلقه‌ای وارد شود که روی سطح موردنظر سوار می‌شود. برای مثال، هنگام نصب بلبرینگ روی شفت، نیرو باید از طریق حلقه داخلی منتقل شود؛ واردکردن نیرو از حلقه خارجی و انتقال آن از ساچمه‌ها می‌تواند به مسیر غلتش آسیب بزند.
اگر از گرمکن استفاده می‌کنید، دمای مجاز و روش گرم‌کردن را مطابق دستورالعمل سازنده تعیین کنید. از شعله مستقیم، گرم‌کردن کنترل‌نشده یا ضربه‌زدن مستقیم به بلبرینگ خودداری کنید. پس از قرارگیری کامل بلبرینگ در محل تعیین‌شده، اجازه دهید مجموعه طبق روش نصب به وضعیت مناسب برسد.
مرحله دهم: مونتاژ مجدد الکتروموتور
پس از نصب بلبرینگ، روتور را با دقت در جای خود قرار دهید و مراقب باشید با سیم‌پیچ استاتور تماس پیدا نکند. درپوش‌های انتهایی را مطابق علامت‌های مرحله بازکردن نصب کنید و پیچ‌ها را به‌صورت یکنواخت و مطابق مشخصات سازنده محکم کنید.
اگر موتور دارای شیم، واشر تنظیمی، آب‌بند یا قطعات نگهدارنده مخصوص است، آن‌ها را در محل و ترتیب صحیح نصب کنید. سپس فن و قاب محافظ آن را نیز دوباره ببندید.
مرحله یازدهم: بررسی نهایی و راه‌اندازی موتور
پیش از اتصال مجدد برق، مطمئن شوید همه پیچ‌ها و محافظ‌ها نصب شده‌اند و هیچ ابزار یا قطعه اضافه‌ای در داخل موتور باقی نمانده است. چرخش محور را فقط در شرایط ایمن و با روش مناسب بررسی کنید؛ مقاومت غیرعادی یا گیرکردن محور باید پیش از راه‌اندازی برطرف شود.
پس از اتمام مونتاژ، اتصالات برق را طبق علامت‌گذاری اولیه و دستورالعمل موتور برقرار کنید. راه‌اندازی اولیه باید توسط فرد واجد صلاحیت و با رعایت الزامات ایمنی انجام شود. در شروع کار، صدای غیرعادی، لرزش و دمای موتور را زیر نظر بگیرید و در صورت مشاهده نشانه‌های غیرطبیعی، موتور را متوقف و علت را بررسی کنید.
جمع‌بندی: تعویض موفق بلبرینگ تنها به نصب قطعه جدید محدود نمی‌شود. انتخاب درست بلبرینگ، استفاده از ابزار مناسب، بررسی نشیمن شفت و برطرف‌کردن علت خرابی قبلی، همگی در افزایش عمر مفید الکتروموتور نقش دارند.
چک‌لیست تعویض بلبرینگ الکتروموتور سه فاز
برای جلوگیری از خطا هنگام تعویض بلبرینگ الکتروموتور، بهتر است مراحل بازکردن، نصب و راه‌اندازی مجدد را به‌ترتیب بررسی کنید. موارد زیر مهم‌ترین نکاتی هستند که باید در هر مرحله به آن‌ها توجه داشته باشید.
۱. پیش از شروع کار
✓ برق الکتروموتور را به‌طور کامل قطع کنید و از وصل‌شدن ناخواسته آن جلوگیری کنید.
✓ نبود ولتاژ را با ابزار مناسب بررسی کنید.
✓ در صورت استفاده از اینورتر، الزامات ایمنی و زمان تخلیه انرژی ذخیره‌شده را رعایت کنید.
✓ ابزارهای موردنیاز مانند آچار، پولی‌کش و تجهیزات نصب را آماده کنید.
✓ شماره فنی و مشخصات بلبرینگ موردنیاز را بررسی کنید.
✓ پیش از بازکردن موتور، از وضعیت سیم‌بندی، درپوش‌ها و قطعات عکس بگیرید.
✓ برای موتور یا روتور سنگین، تجهیزات جابه‌جایی مناسب در نظر بگیرید.
۲. هنگام بازکردن موتور و خارج‌کردن بلبرینگ
✓ قاب فن، فن و قطعات نگهدارنده را با ابزار مناسب باز کنید.
✓ محل قرارگیری درپوش‌ها، شیم‌ها و واشرهای تنظیمی را علامت‌گذاری کنید.
✓ پیچ‌ها و قطعات بازشده را به‌ترتیب نگه دارید.
✓ درپوش‌ها و روتور را بدون واردکردن ضربه شدید یا آسیب به سیم‌پیچ خارج کنید.
✓ پولی‌کش یا ابزار مناسب را به‌درستی روی بلبرینگ قرار دهید.
✓ از واردکردن نیروی نامناسب به شفت و قطعات مجاور خودداری کنید.
✓ پس از خارج‌کردن بلبرینگ، آثار سایش، خوردگی، حرارت یا آسیب سطحی را بررسی کنید.
۳. پیش از نصب بلبرینگ جدید
✓ شفت و محل نشیمن بلبرینگ را تمیز و از نظر آسیب بررسی کنید.
✓ علت خرابی بلبرینگ قبلی را مشخص کنید.
✓ شماره فنی، ابعاد، لقی داخلی و نوع آب‌بندی بلبرینگ جدید را بررسی کنید.
✓ از سالم‌بودن و تمیزبودن بلبرینگ جدید اطمینان حاصل کنید.
✓ روش نصب مناسب، از جمله نصب مکانیکی یا گرم‌کردن کنترل‌شده، را تعیین کنید.
✓ هنگام نصب، نیرو را به حلقه مناسب وارد کنید تا به مسیر غلتش آسیب نرسد.
✓ نوع و مقدار روانکار را مطابق دستورالعمل سازنده بررسی کنید.
۴. پس از نصب و مونتاژ موتور
✓ از قرارگیری صحیح بلبرینگ در محل خود اطمینان حاصل کنید.
✓ روتور و درپوش‌های انتهایی را با رعایت ترتیب و علامت‌های اولیه نصب کنید.
✓ شیم‌ها، واشرها، فن و قاب محافظ را در جای صحیح قرار دهید.
✓ پیچ‌ها را مطابق مشخصات سازنده محکم کنید.
✓ چرخش محور و نبود گیرکردگی یا مقاومت غیرعادی را در شرایط ایمن بررسی کنید.
✓ پیش از اتصال برق، نصب محافظ‌ها و جمع‌آوری ابزارها را کنترل کنید.
✓ راه‌اندازی اولیه را با رعایت الزامات ایمنی انجام دهید.
✓ پس از راه‌اندازی، صدای غیرعادی، لرزش و دمای موتور را بررسی کنید.
نکته مهم: اگر در هر مرحله با آسیب شفت، لقی غیرعادی محل نشیمن، گیرکردن محور یا صدای غیرطبیعی مواجه شدید، کار را متوقف کنید و علت را بررسی کنید. تعویض بلبرینگ بدون رفع علت اصلی خرابی ممکن است باعث تکرار مشکل شود.
روانکاری بلبرینگ الکتروموتور
روانکاری صحیح یکی از عوامل مهم در افزایش عمر بلبرینگ و جلوگیری از افزایش دما و سایش است. بااین‌حال، روش روانکاری به نوع بلبرینگ و طراحی الکتروموتور بستگی دارد.
در بسیاری از الکتروموتورهای معمولی، بلبرینگ‌ها با گریس روانکاری می‌شوند و ممکن است به‌صورت آب‌بندی‌شده یا دارای امکان گریس‌کاری مجدد باشند. در مدل‌هایی که مجرای تزریق و تخلیه گریس دارند، باید نوع گریس، مقدار مصرف و فاصله زمانی روانکاری مطابق دستورالعمل سازنده انتخاب شود.
بیشتر بخوانید : 8 فاکتور موثر در عملکرد گریس و روانکار بلبرینگ
نکات مهم در روانکاری بلبرینگ:
- استفاده از گریس نامناسب یا ناسازگار می‌تواند به بلبرینگ آسیب بزند.
- تزریق بیش‌ازحد گریس ممکن است باعث افزایش دمای بلبرینگ شود.
- بلبرینگ‌های آب‌بندی‌شده معمولاً به گریس‌کاری مجدد نیاز ندارند؛ مگر اینکه سازنده دستور دیگری داده باشد.
- در صورت وجود سیستم روغن‌کاری، باید نوع روغن و روش سرویس مطابق مشخصات همان موتور باشد.
بنابراین، پیش از افزودن گریس یا روغن، ابتدا نوع بلبرینگ و دستورالعمل نگهداری الکتروموتور را بررسی کنید. برای آشنایی بیشتر با اصول روانکاری و نکات نگهداری موتور، مقاله تمیز کردن و روغن کاری الکتروموتور را نیز مطالعه کنید.
انواع بلبرینگ مورد استفاده در الکتروموتور
نوع بلبرینگ مورد استفاده در الکتروموتور به عواملی مانند توان و سرعت موتور، میزان بار شعاعی و محوری و شرایط کاری بستگی دارد. مهم‌ترین انواع مورد استفاده عبارت‌اند از:
- بلبرینگ شیار عمیق: یکی از انواع رایج در الکتروموتورهای معمولی است و می‌تواند بار شعاعی و مقداری بار محوری را تحمل کند.
- بلبرینگ تماس زاویه‌ای: برای شرایطی مناسب است که تحمل بار محوری در کنار بار شعاعی اهمیت دارد؛ کاربرد آن به طراحی و آرایش بلبرینگ‌ها بستگی دارد.
- بلبرینگ خودتنظیم: طراحی آن امکان جبران مقدار محدودی ناهم‌راستایی بین محور و محفظه را فراهم می‌کند.
- رولبرینگ استوانه‌ای: در برخی الکتروموتورها و کاربردهای صنعتی، به‌ویژه برای تحمل بار شعاعی بیشتر، استفاده می‌شود.
انتخاب بلبرینگ جایگزین باید بر اساس شماره فنی، ابعاد، لقی داخلی و مشخصات توصیه‌شده سازنده انجام شود. صرفاً یکسان‌بودن ابعاد ظاهری برای جایگزینی کافی نیست.
بلبرینگ خودتنظیم چیست؟
بلبرینگ خودتنظیم معمولاً دارای دو ردیف ساچمه و مسیر غلتش کروی در رینگ خارجی است. این طراحی امکان جبران مقدار محدودی ناهم‌راستایی بین شفت و محفظه بلبرینگ را فراهم می‌کند. بااین‌حال، استفاده از آن به معنی بی‌نیازی از نصب صحیح نیست و نمی‌تواند هر نوع انحراف یا ایراد مونتاژ را برطرف کند.
در زمان تعویض، نباید بلبرینگ خودتنظیم را صرفاً به دلیل شباهت ابعاد، جایگزین نوع دیگری کرد؛ انتخاب نهایی باید با توجه به طراحی موتور و توصیه سازنده انجام شود.
انتخاب بلبرینگ مناسب برای تعویض
پیش از نصب بلبرینگ جدید، شماره فنی قطعه قبلی و مشخصات توصیه‌شده سازنده الکتروموتور را بررسی کنید. ابعاد، لقی داخلی، نوع آب‌بندی، سرعت چرخش و شرایط بار از عوامل مهم در انتخاب بلبرینگ جایگزین هستند. یکسان‌بودن ابعاد ظاهری به‌تنهایی برای انتخاب قطعه مناسب کافی نیست.
برای آشنایی با جزئیات انتخاب بلبرینگ بر اساس مشخصات فنی و شرایط کاری، راهنمای انتخاب بلبرینگ الکتروموتور را مطالعه کنید.
جمع‌بندی
تعویض بلبرینگ الکتروموتور سه فاز زمانی نتیجه مطلوبی دارد که علاوه بر خارج‌کردن قطعه معیوب و نصب بلبرینگ جدید، علت خرابی نیز شناسایی شود. انتخاب بلبرینگ مناسب، استفاده از ابزار صحیح، رعایت اصول نصب و روانکاری مطابق دستورالعمل سازنده، نقش مهمی در افزایش عمر مفید موتور دارند.
اگر با آسیب شفت، لقی غیرعادی محل نشیمن بلبرینگ یا خرابی مکرر مواجه هستید، بهتر است پیش از راه‌اندازی مجدد، موتور توسط فرد متخصص بررسی شود. رعایت این نکات می‌تواند از خرابی مجدد بلبرینگ و تحمیل هزینه‌های اضافی جلوگیری کند.
سؤالات متداول درباره تعویض بلبرینگ الکتروموتور
۱. از کجا بفهمیم بلبرینگ الکتروموتور خراب شده است؟
صدای غیرعادی، افزایش لرزش، داغ‌شدن ناحیه یاتاقان و چرخش نامنظم محور می‌توانند از نشانه‌های خرابی بلبرینگ باشند. البته این علائم ممکن است دلایل دیگری نیز داشته باشند؛ بنابراین پیش از تعویض، باید علت مشکل بررسی شود.
۲. آیا می‌توان بلبرینگ الکتروموتور را بدون پولی‌کش تعویض کرد؟
روش خارج‌کردن بلبرینگ به نوع موتور و نحوه نصب آن بستگی دارد. پولی‌کش یا ابزار تخصصی مناسب معمولاً به خارج‌کردن بلبرینگ بدون آسیب به شفت و قطعات مجاور کمک می‌کند. استفاده از ضربه‌های شدید یا ابزار نامناسب می‌تواند به بلبرینگ، محور یا درپوش موتور آسیب بزند.
۳. چگونه بلبرینگ مناسب الکتروموتور را انتخاب کنیم؟
بهترین نقطه شروع، بررسی شماره فنی بلبرینگ قبلی و مشخصات توصیه‌شده سازنده موتور است. ابعاد، لقی داخلی، نوع آب‌بندی، سرعت چرخش و شرایط بار نیز باید بررسی شوند؛ زیرا یکسان‌بودن ابعاد به‌تنهایی برای انتخاب بلبرینگ جایگزین کافی نیست.
۴. آیا همه بلبرینگ‌های الکتروموتور به گریس‌کاری نیاز دارند؟
خیر. بسیاری از بلبرینگ‌های آب‌بندی‌شده برای استفاده با روانکار اولیه طراحی شده‌اند و معمولاً به گریس‌کاری مجدد نیاز ندارند. در مدل‌های قابل روانکاری مجدد، نوع و مقدار گریس و فاصله زمانی سرویس باید مطابق دستورالعمل سازنده باشد.
۵. چرا بلبرینگ الکتروموتور پس از تعویض دوباره خراب می‌شود؟
خرابی مجدد ممکن است ناشی از انتخاب بلبرینگ نامناسب، نصب نادرست، روانکاری نامناسب، آلودگی، ناهم‌راستایی محور یا بار اضافی باشد. برای جلوگیری از تکرار مشکل، باید علت اصلی خرابی قبلی شناسایی و برطرف شود.
