الکتروموتور 90 وات سه فاز AC MOTOREN فریم 56
182,000,000 ﷼
AC MOTOREN
90 وات (0.09 کیلووات)
1340 دور در دقیقه
56 – فلنج B14a
توضیحات
الکتروموتور 90 وات سه فاز AC MOTOREN
الکتروموتور 90 وات AC MOTOREN یک موتور القایی سه فاز با توان نامی 0.09 کیلووات است که در فریم 56 و با بدنه آلومینیومی تولید شده است. این موتور چهار قطب بوده و در فرکانس 50 هرتز با سرعت نامی 1340 دور در دقیقه کار میکند. ابعاد کوچک و توان پایین آن، این محصول را برای تجهیزات و کاربردهای صنعتی سبک که به توان محدودی نیاز دارند، به گزینهای قابل بررسی تبدیل میکند.
این الکتروموتور با آرایش نصب فلنجدار B14a عرضه شده و دارای درجه حفاظت IP55 است. در ادامه، مشخصات الکتریکی، ابعاد شفت، نوع نصب و سایر ویژگیهای فنی آن را بررسی میکنیم.
برای مشاهده مدلهای دیگر میتوانید به دستهبندی الکتروموتورهای سه فاز مراجعه کنید.

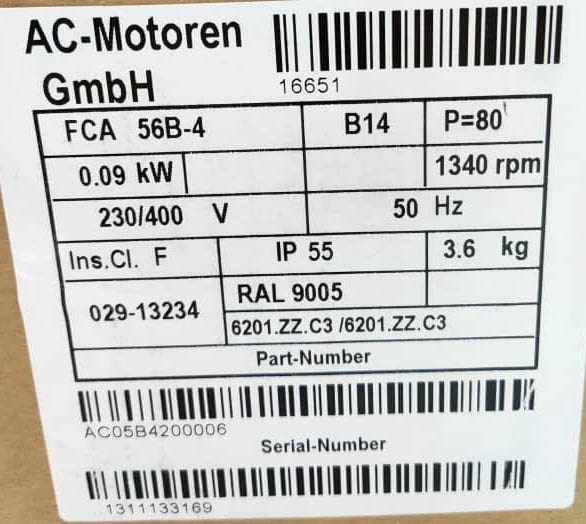

مشخصات فنی الکتروموتور 90 وات AC MOTOREN
بر اساس دیتاشیت شرکت سازنده، این محصول از سری FCA و با فریم 56 و چهار قطب طراحی شده است. جدول زیر مهمترین مشخصات الکتریکی و مکانیکی موتور را نشان میدهد.
| مشخصه | مقدار |
|---|---|
| برند | AC MOTOREN |
| سری موتور | FCA |
| نوع موتور | القایی سه فاز |
| توان نامی در 50 هرتز | 0.09 کیلووات (90 وات) |
| توان نامی در 60 هرتز | 0.11 کیلووات |
| تعداد قطب | 4 |
| سرعت در 50 هرتز | 1340 دور در دقیقه |
| سرعت در 60 هرتز | 1608 دور در دقیقه |
| سایز فریم | 56 |
| جنس بدنه | آلومینیوم |
| درجه حفاظت | IP55 |
| کلاس عایقی | F/B |
| روش خنککاری | IC411 |
| ضریب توان | 0.7 |
| گشتاور نامی | 0.64 نیوتنمتر |
| وزن | 3.9 کیلوگرم |
اطلاعات فوق از دیتاشیت مدل FCA 56 B 4 استخراج شده است. برای مشاهده جزئیات بیشتر میتوانید فایل فنی محصول را دریافت کنید:
ابعاد استاندارد الکتروموتور 90 وات
ابعاد الکتروموتورهای صنعتی بر اساس استانداردهای مربوط به فریم و نوع نصب مشخص میشوند. این محصول دارای فریم 56 است. در انتخاب موتور، علاوه بر سایز فریم، باید قطر و طول شفت، ابعاد فلنج و فاصله سوراخهای نصب نیز بررسی شوند.
طبق نقشه دیتا شیت این مدل، قطر شفت 9 میلیمتر و طول آن 20 میلیمتر است. همچنین فلنج موتور از نوع B14a با اندازه اسمی 80 میلیمتر است.

برای آشنایی با ابعاد فریمهای مختلف و اندازههای استاندارد الکتروموتورها، مقاله جدول استاندارد ابعاد الکتروموتور بر اساس IEC را مطالعه کنید.
نوع نصب الکتروموتور AC MOTOREN
بر اساس دیتاشیت سازنده، آرایش نصب این مدل B14a است. در این روش، موتور به کمک فلنج کوچک در قسمت جلویی به دستگاه یا مجموعه مکانیکی متصل میشود. این نوع نصب برای تجهیزاتی مناسب است که اتصال فلنجی و فضای نصب محدود دارند.
در دیتاشیت، اندازه اسمی فلنج 80 میلیمتر و نوع نصب B14a درج شده است. بنابراین هنگام جایگزینی موتور یا سفارش آن، باید ابعاد فلنج و الگوی سوراخهای اتصال با محل نصب دستگاه تطبیق داده شود.

برای مشاهده انواع فلنج و بررسی مدلهای موجود میتوانید به دستهبندی فلنج الکتروموتور مراجعه کنید.
در این مدل، نوع نصب ثبتشده در دیتاشیت B14a است. بنابراین نباید بدون بررسی نقشه سازنده، امکان نصب پایهدار یا استفاده از فلنجهای دیگر را قطعی فرض کرد.
جنس بدنه الکتروموتور 90 وات AC MOTOREN
بدنه این الکتروموتور از آلومینیوم ساخته شده است. استفاده از آلومینیوم در موتورهای کوچک صنعتی به کاهش وزن و سهولت نصب کمک میکند. همچنین هدایت حرارتی آلومینیوم در مقایسه با چدن بیشتر است؛ با این حال، عملکرد خنککاری نهایی به طراحی بدنه، پرهها و سیستم تهویه موتور نیز بستگی دارد.
این موتور با وزن تقریبی 3.9 کیلوگرم و رنگ بدنه مطابق کد RAL7030 در دیتاشیت معرفی شده است.
درجه حفاظت IP55 و کلاس عایقی F/B
درجه حفاظت IP55 نشان میدهد محفظه موتور در برابر ورود گردوغبار به میزان مضر و پاشش آب از جهات مختلف محافظت شده است. البته IP55 به معنای ضد آب بودن کامل یا مناسب بودن موتور برای غوطهوری در آب نیست.
کلاس عایقی F/B نیز در دیتاشیت این مدل درج شده است. این علامت به مشخصات سیستم عایقی موتور مربوط میشود و برای تفسیر دقیق آن باید اطلاعات سازنده و شرایط حرارتی مجاز موتور در نظر گرفته شود.
سرعت و عملکرد الکتروموتور 90 وات
این محصول یک الکتروموتور چهار قطب است. سرعت سنکرون یک موتور چهار قطب در فرکانس 50 هرتز برابر 1500 دور در دقیقه است؛ اما به دلیل لغزش در موتورهای القایی، سرعت واقعی محور کمتر از سرعت سنکرون خواهد بود.
طبق دیتاشیت AC MOTOREN، سرعت نامی این موتور در فرکانس 50 هرتز برابر 1340 دور در دقیقه است. بنابراین هنگام انتخاب موتور جایگزین یا اتصال آن به دستگاه، بهتر است سرعت واقعی درجشده در مشخصات فنی ملاک قرار گیرد، نه صرفاً عنوان عمومی موتورهای 1400 دور.
قیمت الکتروموتور 90 وات AC MOTOREN
قیمت الکتروموتور به عواملی مانند برند، کشور سازنده، توان، سرعت، نوع نصب و شرایط موجودی بازار بستگی دارد. موتورهای کوچک صنعتی نیز با توجه به طراحی خاص، ابعاد و مشخصات فنی ممکن است اختلاف قیمت قابل توجهی داشته باشند.
برای مقایسه گزینههای اقتصادیتر میتوانید محصولات الکتروموتورهای چینی را نیز بررسی کنید.
استعلام قیمت و موجودی الکتروموتور AC MOTOREN
برای اطلاع از قیمت روز، موجودی و دریافت مشاوره درباره انتخاب الکتروموتور متناسب با دستگاه خود، با کارشناسان آبادگر موتور تماس بگیرید.
توضیحات تکمیلی
| سایز فریم | 56 |
|---|---|
| جنس بدنه | آلومینیم |
| کلاس حفاظت بدنه | IP55 |
| نوع نصب | B14 نیم فلنج |
| قدرت | 0.09 کیلووات |
| سرعت | 1400 |
