الکتروموتور نیم اسب تکفاز 1400 دور ایمر – IMER

الکتروموتور نیم اسب

موتور های نیم اسب تک فاز یکی از پر مصرف ترین موتور های مورد استفاده در ساخت دستگاه ها و ماشین الات نیمه صنعتی و صنعتی هستند . در این صفحه به بررسی مشخصات فنی و ابعادی الکتروموتور نیم اسب تکفاز با بدنه چدنی میپردازیم.

برند : ایمر

در جدول زیر سایز فریم ، توان و وزن موتور های تکفاز ایمر را مشاهده میفرمایید. در ادامه سایز شفت و پایه ها و سایر اطلاعات پلاک الکتروموتور تکفاز نیم اسب ارایه شده است.

وزن موتور های تکفاز چینی سری yc

موتور نیم اسب

مشخصات درج شده بر روی پلاک الکتروموتور نیم اسب تکفاز بدنه چدنی ( هر اسب بخار 0.75 کیلووات )

جدول ابعاد شفت و پایه ها ی موتور نیم اسب

با توجه به سایز فریم موتور مورد نظر به جداول استاندارد بین المللی یا دیتا شیت های تهیه شده توسط کارخانه رجوع می کنیم و مشخصات لازم را به دست می آوریم. در جدول زیر که بخشی از استاندارد بین المللی IEC میباشد ، فاصله جای پیچ پایه ها ، طول شفت و قطر شفت الکتروموتور قابل رویت می باشد.

استاندارد بین المللی IEC

• طول شفت موتور با سایز فریم 80 : 40 میلیمتر

• قطر شفت الکتروموتور نیم اسب : 19 میلیمتر

موتور با بدنه آلومینیمی یا با بدنه چدنی استفاده کنیم ؟

جواب این سوال بستگی به نوع کاربری و شرایط محیطی و نیاز مصرف کننده دارد . اگر میخواهید دینام نیم اسب را به گیربکس کتابی کوپل کنید باید از بدنه الومینیم و فلنج استفاده شود . در شرایط محیطی گرم آلومینیم بهتر گرما را خارج میکند. در شرایطی که لرزش و تنش بیشتر است طبیعتا چدن انتخاب بهتری است.

باید به این نکته اشاره کنیم که موتور نیم اسب بدنه چدنی دارای شفت 19 میلیمتر است و موتور نیم اسب بدنه الومینیمی با جثه کوچکتر و شفت 14 میلیمتر است.

الکتروموتور تکفاز دو خازن

موتور های تکفاز با یک خازن را الکتروموتور های رله ای نیز می نامند. الکتروموتور تکفاز یک خازن به دلیل اینکه گشتاور شروعی پایینی دارد برای مصارفی که بار زیادی را تحمل نمیکنند استفاده میشوند. اما در مواردی که نیاز به گشتاور شروعی بیشتر است حتما از الکتروموتور های دو خازنه یا کلاچ دار استفاده کنید.

بررسی مقاومت عایق الکتروموتور

قبل از راه اندازی ، نصب یا تعمیر الکتروموتور یا هرموقع که نشانه هایی از رطوبت در سیم پیچی موتور احساس کردیدی باید مقاومت عایق موتور را اندازه گیری کنید. اگر مقاومت عایق کمتر از 2 مگا اهم باشد سیم پیچی الکتروموتور باید به صورت زیر خشک شود.

یک هیتر یا در صورت در دسترس نبودن یک لامپ را در داخل موتور روشن کنید. حداقل دمای 80 درجه باید تامین شود. بعد از گذشت هر یک ساعت حدود 5 درجه دما را زیاد کنید تا وقتی که دمای داخل الکتروموتور حدودا به 105 درجه سانتیگراد برسد.شرایط را حدود یک ساعت به همین صورت نگه دارید تا تمام رطوبت داخل موتور از بین برود.

مقاومت عایق استاتور را نیز بررسی کنید تا اطمینان حاصل کنید که مقدار ثابت مقامت در محدوده استاندارد باشد.

جدول حفاظت بدنه الکتروموتور

قیمت دینام نیم اسب تک فاز

آبادگرموتور تهیه کننده و توزیع کننده کلیه کالاهای صنعتی و کشاورزی ، الکتروموتور تکفاز و سه فاز و گیربکس های صنعتی و الکتروموتور های ضد انفجار EX ، آماده ارایه خدمات و ارسال محصولات مورد نظر شما به قصی نقاط ایران و در اسرع وقت می باشد. با توجه به اینکه ممکن است قیمت ها به روز نباشند، لطفا جهت کسب اطلاعات بیشتر در این خصوص با ما تماس بگیرید.

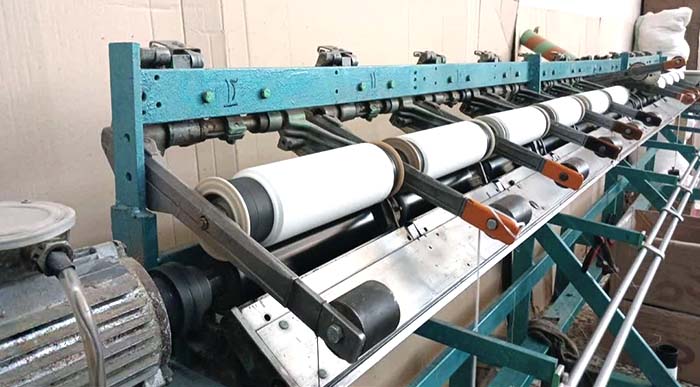

موتور نیم اسب استفاده شده در دستگاه های ریسندگی و نساجی
