انواع ترمز الکتروموتور؛ نصب ترمز ، آشنایی با کاربردها و مزایا
در این بخش قصد داریم تا در مورد الکتروموتور های مجهز به ترمز اطلاعاتی را در اختیار مخاطبان عزیز قرار دهیم.
الکتروموتور ترمزدار
الکتروموتورهای ترمزدار با نام های دیگری نظیر موتورگیربکس ترمز دار نیز شناخته میشوند.
طبیعی است در بسیاری از صنایع و کاربری ها مانند موتور های بالابر و آسانسور نیاز به تجهیزاتی است که موتور را بلافاصله بعد از قطع جریان برق از حرکت باز ایستاند. که در این موارد از الکتروموتور های ترمز دار استفاده میشود.
الکتروموتورها میتوانند به صورت فابریک ترمز دار در کارخانه تولید شوند که این نوع الکتروموتورها از قیمت بالاتری برخوردارند.
اما میتوان الکتروموتور های معمولی را نیز با تجهیز کردن به ترمز و دیسک و… به الکتروموتور ترمز دار تبدیل کرد. با توجه به اینکه ترمز دار کردن الکتروموتور دارای هزینه کمتر میباشد و این تجهیزات ساختار ساده ای دارند و از کیفیت مناسبی هم برخوردار هستند، ترمز دار کردن الکتروموتور کاری به صرفه و منطقی می باشد.

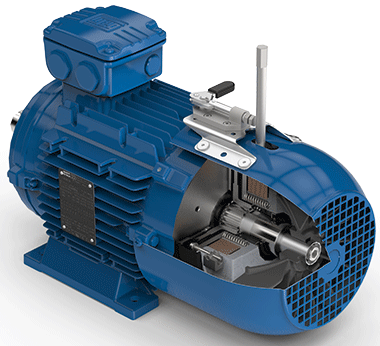

همانطور که در تصویر مشاهده میکنید الکتروموتور ترمز دار شده دارای طول بیشتری میباشد.
برای تهیه و خرید الکتروموتور ترمزدار یا ترمز دار کردن الکتروموتور کار کرده با کارشناسان آبادگرموتور در تماس باشید.
با ما همراه باشید تا با انواع ترمز الکتروموتورها بیشتر آشنا شوید.
الکتروموتور با ترمز مغناطیسی
الکتروموتور ترمزدار چیست و چرا اهمیت دارد
الکتروموتورهای ترمز دار برای کاربری های متفاوتی ساخته میشوند اما عموما هرجا که نیاز به توقف آنی و لحظه ای شفت موتور باشد باید از الکتروموتور ترمز دار استفاده شود.
به عبارتی برای شروع به حرکت و توقف آنی حرکت در زمان دلخواه از این نوع موتور ها استفاده میشود.
با توجه به سریع تر شدن چرخش صنعت نیاز به توقف آنی این چرخش نیز بیشتر از پیش احساس میشود. استفاده از این تجهیزات هم به جهت حفظ امنیت و هم به جهت جلوگیری از آسیب به تجهیزات و هم برای ایجاد دقت در کار امری ضروری است.
روش کلی عملکرد این گونه موتور ها به این صورت است که لحظه ای که برق موتور قطع میشود ترمز درگیر شده و شفت موتور را از حرکت باز می ایستاند.
به صورت کلی هرجا که نیاز به کم نمودن زمان توقف شفت موتور باشد از الکتروموتور ترمز دار استفاده می شود.
ضرورت استفاده از الکتروموتور ترمزدار
در بسیاری از موارد استفاده از الکتروموتور با ترمز یک ضرورت است. مواقعی که نیاز هست که پس از قطع جریان برق ورودی به الکتروموتور، محور آن نیز از حرکت بیاستد که اختلالی در کار سیستم ایجاد نشود.
بر فرض مثال برای متوقف کردن آنی موتور یک بالابر یا آسانسور نیاز هست که سریعا حرکت موتور به صفر برسد.
به صورت کلی موتور الکتریکی ترمزدار ترکیبی از یک موتور القایی به همراه دیسک ترمز هستند.
اشتباهات رایج در استفاده از ترمز الکتروموتور
استفاده نادرست از سیستم ترمز الکتروموتور میتواند باعث کاهش عمر موتور، افزایش هزینه های تعمیر و حتی ایجاد خطرات ایمنی شود. آشنایی با رایج ترین اشتباهات به کاربران کمک میکند تا عملکرد سیستم را بهبود ببخشند و از خرابی های زودرس جلوگیری کنند.
- انتخاب ترمز نادرست برای نوع کاربری : هر صنعت و هر ماشین به توع خاصی از ترمز نیاز دارد. استفاده از ترمز مکانیکی در کاربری هایی که نیاز به توقف های مکرر دارند یا استفاده از ترمز دینامیکی برای بارهای سنگین میتواند باعث کاهش راندان و استهلاک سریع تجهیزات شود.
- عدم تنظیم صحیح گشتاور ترمز : اگر گشتاور ترمز کمتر از مقدار مورد نیاز باشد ،موتور به خوبی متوقف نمیشود ( برای برخی از کاربری ها و موتورهای بزرگ ترمز های دو لنتی توصیه میشود ). از طرف دیگر گشتاور بیش از حد نیز فشار زیادی به شفت ، یاتاقان و کوپلینگ وارد میکند که عمر قطعات را کاهش میدهد.
- بی توجهی به سرویس و نگهداری دوره ای : در ترمز های مکانیکی،لنت ها و دیسک ها به مرور زمان فرسوده میشوند. همچنین در ترمز های الکترومغناطیسی بررسی سیم پیچ ها و فنرها و فاصله هوایی (air gap) اهمیت زیادی دارد.عدم انجام سرویس های دوره ای یکی از عوامل خرابی سیستم های صنعتی است. بیشتر بخوانید : راهنمای نگهداری پیشگیرانه تجهیزات صنعتی
- استفاده بیش از حد از ترمز در زمان کوتاه : ترمز گیری های پی در پیباعث افزایش دمای ترمز و کاهش عملکرد آن می شود. در کاربرد های سنگین انتخاب ترمز با ظرفیت حرارتی مناسب ضروری است.
- نادیده گرفتن شرایط محیطی : رطوبت،گرد و غبار، مواد شیمیایی و دمای بالا میتواند عملکرد سیستم ترمز را مختل کند. در این شرایط باید از تمزهایی با درجه حفاظت IP مناسب استفاده شود.
- نصب و سیم کشی غیر اصولی : اتصالات الکتریکی نامناسب یا نصب نادرست ترمز الکترومغناطیسی میتواند باعث آزاد نشدن کامل ترمز یا توقف ناگهانی موتور شود . به همین دلیل نصب باید مطابق دستورالعمل سازنده انجام شود.
با انتخاب صحیح نوع ترمز، انجام سرویس های منظم و رعایت اصول نصب میتواند عمر مفید الکتروموتور و سیستم ترمز را افزایش دهد و از هزینه های ناشی از خرابی های ناگهانی جلوگیری کند.
انواع ترمز الکتروموتور
ترمز الکتروموتور ها به صورت کلی به چهار دسته تقسیم میشوند :
- ترمز مکانیکی و الکترومغناطیسی
- ترمز به وسیله اینورتر
- ترمز جریان مستقیم
- ترمز جریان معکوس
- ترمز احیایی یا Regenerative braking
ترمز مکانیکی
این دسته از ترمز ها به صورت الکترومکانیکی کار میکنند. به این صورت که در ساخت این ترمز ها از دو دیسک استفاده شده است. یکی از این دیسک ها به صورت ثابت که به بدنه وصل است و دیگری به شفت اصلی الکتروموتور وصل شده است.
دیسک های مورد استفاده در این ترمز ها با استفاده از فنر و لنت به همدیگر میچسبند. در لحظه ای که جریان وارد الکتروموتور می شود اتصال دیسک ها از هم گسسته می شود و این اتفاق منجر به آزاد شدن شفت روتور می شود. هنگامی که جریان برق وصل میشود آهنربای مغناطیسی دو دیسک را از هم جدا میکند.
موارد استفاده از ترمز های مکانیکی
در آسانسور ها، بالابر های نفربر (بالابرهای فروشگاهی) و کليه دستگاه هايی که نياز به توقف در زير بار دارند.
ترمز سه فاز الکتروموتور
ترمز به وسيله اینورتر
ترمزهایی که توسط اینورتر کار میکنند از با کیفیت ترین و مطمئن ترین نمونه های الکتروموتور های ترمز دار هستند. این گونه ترمز ها عملکرد سریعی و استهلاک کمی دارند و عموما در دستگاه های صنعتی استفاده میشوند که نیاز است الکتروموتور به صورت پله ای به حرکت در بیاید.
اين سیستم ها دارای ریز پردازنده هايی هستند که قابلیت برنامه ریزی دارند.
این ریزپردازنده ها بوسیله کاربر تنظیم و راه اندازی میشوند تا بتوانند به بهترین نحو کار خود را انجام دهند.
ترمز جریان مستقیم DC
این نوع ترمز ها در مواردی استفاده میشوند که نیاز هست سیستم گردشی ترمز تا چند لحظه بعد از ایستادن موتور از حرکت در مدار باقی بماند.
در دستگاه ها و ماشین هایی که نیاز هست که دستگاه زیر بار فشار از حرکت بیاستد استفاده از این نوع ترمز پیشنهاد نمیشود چونکه پس از قطع شدن مدار ترمز، الکتروموتور بخاطر بار وارده شروع به چرخش میکند.
ترمز جریان معکوس
عملکرد این نوع ترمز ها به این صورت است که با تغيير در جهت گردش جریان عمل میکنند و نیرویی در جهت عکس به روتور وارد میکنند.
کارکرد این مدل از ترمز های موتور به این صورت انجام میشود که تغییر در جهت چرخش جریان ایجاد می شود. این اتفاق در الکتروموتور سه فاز با عوض کردن جای دو فاز انجام میشود و در الکتروموتورهای تکفاز با عوض کردن یکی از دو سر سیم پیچ اصلی یا موقت انجام میپذیرد.
این ترمز ها در هنگام قطع موتور با وارد کردن مدار جهت مخالف و نیروی ناشی از چرخش مخالف گردش موتور باعث توقف حرکت روتور می شوند.
طبیعی است در هنگامی که مدت زمان وارد شدن نیروی برعکس بیشتر از لحظه ایستادن شود روتور الکتروموتور شروع به چرخش در جهت مخالف میکند.
ترمز احیایی الکتروموتور
regenerative braking یا ترمز احیایی روشی پیشرفته برای توقف یا کاهش سرعت الکتروموتور است که بر خلاف ترمز های معمولی، انرژی جنبشی سیستم را به انرژی الکتریکی تبدیل میکند و آن را به شبکه برق یا منبع تغذیه باز میگرداند. به همین دلیل این روش علاوه بر ایجاد ترمز موجب صرفه جویی در مصرف انرژی نیز میشود.
در این فرایند، هنگامی که سرعت موتور از سرعت میدان مغناطیسی بیشتر شود یا بار باعث چرخش موتور گردد، الکتروموتور از حالت عادی موتوری خارج شده و مانند یک ژنراتور عمل میکند. در نتیجه انرژی مکانیکی به انرژی الکتریکی تبدیل شده و به جای هدر رفتن به صورت گرما ، دوباره مورد استفاده قرار میگیرد.
⚙️ بیشتر بخوانید : تفاوت الکتروموتور و ژنراتور، آیا الکتروموتور به ژنراتور تبدیل میشود ؟
مزایای ترمز احیایی
- کاهش مصرف انرژی
- افزایش راندمان سیستم
- کاهش تولید گرما نسبت به ترمز دینامیکی
- مناسب برای کاربرد هایی که توقف و شتابگیری مکرر دارند
معایب ترمز احیایی
- نیاز به درایو (اینورتر) یا تجهیزات کنترلی سازگار
- هزینه اولیه بالاتر نسبت به برخی روش های دیگر
- در برخی سیستم ها امکان بازگرداندن انرژی به شبکه وجود ندارد و تجهیزات جانبی لازم است.
کاربرد ترمز احیایی الکتروموتور
این ترمزها در مواردی استفاده میشود که امکان بازیابی انرژی وجود داشته باشد، از جمله :
- آسانسورها
- جرثقیل ها و بالابرهای صنعتی
- خودروهای برقی و هیبریدی
- نوارنقاله های شیب دار
- ماشین الات cnc و سروو موتورها
- خطوط تولید با سیکل کاری مداوم
موارد استفاده از الکتروموتور ترمز دار
- بالابرساختمانی
- الکتروموتور گیربکس دار
- توربین های بادی
- صنایع غذایی
- آسانسورها
- تاور کلایمر ها
- جرثقیل وینچی
- کرین ها
- پله برقی
- نوار نقاله های انتقال مواد تحت زاویه
- دستگاه های بسته بندی
- درب های اتوماتیک
- پمپ ها
- اره ها – خرد کننده ها
- سروو موتور و رباتیک
نکات مهم انتخاب ترمز موتور
هنگام انتخاب ترمز موتور الکتریکی، باید چندین نکته را در نظر گرفت.
گشتاور و دور در دقیقه (RPM) بارزترین موارد هستند. نرخ چرخه و منبع تغذیه موجود نیز نقش مهمی در انتخاب ترمز موتور الکتریکی برای انتخاب دارد.
سایز فریم و قطر شفت الکتروموتور
در آخر، ارگونومی مانند فضا، نصب و دسترسی نیز باید در نظر گرفته شود. باید توجه داشت طول الکتروموتور دارای ترمز بیشتر از الکتروموتور معمولی بدون ترمز است.
هنگام انتخاب ترمز موتور الکتریکی تحقیق کنید. به عنوان مثال، ترمز موتور الکتریکی مورد استفاده در سالن های جراحی که سطح سر و صدا در آنها نگران کننده است، با تراش مورد استفاده در گاراژ شما متفاوت است!
خرید الکتروموتور ترمزدار
نصب ترمز توسط متخصصات از بروز مشکلات و اتلاف هزینه و زمان جلوگیری میکند. جهت کسب اطلاعات بیشتر در خصوص خرید الکتروموتور ترمز دار و نصب ترمز بر روی الکتروموتور کارکرده با کارشناسان آبادگرموتور در تماس باشید.
