گیربکس شافت مستقیم ۶۳ دور شافت ۲۸ با ورودی هالو
شافت مستقیم با ورودی هالو
۶۳ دور در دقیقه
۲۸ میلیمتر
۱٫۱ یا ۱٫۵ کیلووات، ۱۴۰۰ دور
توضیحات

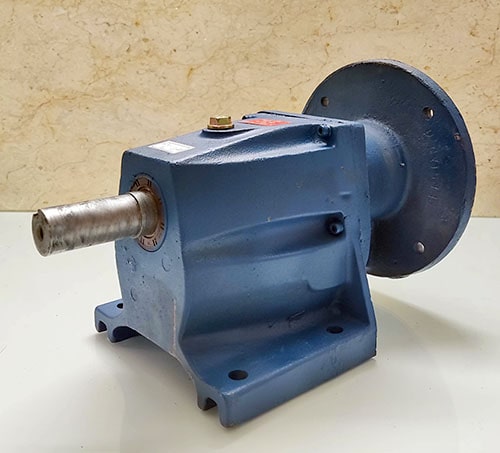

گیربکس شافت مستقیم ۶۳ دور شافت ۲۸ با ورودی هالو
گیربکس شافت مستقیم ۶۳ دور با شافت خروجی ۲۸ میلیمتر و ورودی هالو برای کاهش دور الکتروموتور و انتقال گشتاور به تجهیزات صنعتی استفاده میشود. این مدل با امکان اتصال الکتروموتور از طریق ورودی هالو، گزینهای مناسب برای دستگاههایی است که به مجموعه انتقال قدرت جمعوجور و قابلیت جداسازی موتور از گیربکس نیاز دارند.
در گیربکسهای شافت مستقیم، انتقال نیرو از طریق چرخدندههای درگیر انجام میشود. طراحی این نوع گیربکس معمولاً راندمان بالاتری نسبت به گیربکس حلزونی با شرایط کاری مشابه فراهم میکند؛ البته راندمان نهایی به طراحی، نسبت تبدیل، بار و کیفیت ساخت وابسته است.
مشخصات فنی گیربکس ۶۳ دور شافت ۲۸
| نوع گیربکس | شافت مستقیم |
|---|---|
| نوع ورودی | هالو |
| دور خروجی | ۶۳ دور در دقیقه |
| قطر شافت خروجی | ۲۸ میلیمتر |
| نوع نصب اعلامشده | پایهدار |
| الکتروموتور قابل استفاده | ۱٫۱ کیلووات (۱٫۵ اسب) یا ۱٫۵ کیلووات (۲ اسب)، با دور نامی حدود ۱۴۰۰ دور در دقیقه |
| قطر ورودی هالو | ۲۴ میلیمتر طبق اطلاعات ارائهشده؛ سازگاری با شافت موتور باید بررسی شود. |
الکتروموتور مناسب گیربکس ۶۳ دور
طبق مشخصات ارائهشده، این گیربکس را میتوان با الکتروموتورهای سهفاز ۱٫۱ کیلووات (۱٫۵ اسب) یا ۱٫۵ کیلووات (۲ اسب) با دور نامی حدود ۱۴۰۰ دور در دقیقه بررسی و کوپل کرد. انتخاب توان نهایی باید بر اساس بار دستگاه، گشتاور موردنیاز و ظرفیت مجاز گیربکس انجام شود.
برای مشاهده مدلهای مرتبط میتوانید از لینکهای زیر استفاده کنید:
توجه داشته باشید که توان بالاتر الکتروموتور بهتنهایی به معنای مناسب بودن آن نیست. بار واقعی، دور خروجی و ظرفیت حرارتی و مکانیکی گیربکس نیز باید با شرایط دستگاه مطابقت داشته باشند.
مزایای گیربکس شافت مستقیم با ورودی هالو
یکی از ویژگیهای ورودی هالو، امکان اتصال و جداسازی الکتروموتور و گیربکس مطابق طراحی مجموعه است. این ساختار میتواند در تعمیر و نگهداری و تعویض قطعات به کاربر کمک کند.
مزایای این نوع گیربکس عبارتاند از:
- راندمان مناسب در مقایسه با بسیاری از گیربکسهای حلزونی
- انتقال گشتاور از طریق مجموعه چرخدندههای شافت مستقیم
- امکان جداسازی موتور و گیربکس در آرایشهای سازگار
- تنوع در روش نصب و اتصال به تجهیزات صنعتی
- مناسب برای کاربردهایی که به دور خروجی پایینتر از دور موتور نیاز دارند
نوع نصب و نحوه اتصال به دستگاه
طبق اطلاعات این محصول، آرایش نصب آن پایهدار است. با این حال، نوع نصب نهایی باید با نقشه و کد دقیق گیربکس تطبیق داده شود. در برخی مدلها، نسخههای فلنجدار یا ترکیبی نیز عرضه میشوند.
هنگام نصب به موارد زیر توجه کنید:
- قطر و طول شافت خروجی و میزان درگیری آن با قطعه متصلشونده
- همراستایی گیربکس با محور دستگاه
- استحکام پایه و پیچهای اتصال
- جلوگیری از اعمال بار شعاعی یا محوری بیش از حد مجاز به شافت خروجی
- سازگاری ابعاد ورودی هالو با شافت و فلنج الکتروموتور
کاربردهای گیربکس ۶۳ دور
گیربکس شافت مستقیم با دور خروجی ۶۳ دور در دقیقه میتواند در ماشینآلات و سامانههایی استفاده شود که به کاهش دور و انتقال قدرت نیاز دارند. کاربرد نهایی به گشتاور خروجی، ضریب کار و شرایط بار بستگی دارد.
از جمله کاربردهای احتمالی این خانواده میتوان به خطوط انتقال مواد، کانوایرها، ماشینآلات تولیدی و تجهیزات صنعتی اشاره کرد.
راهنمای خرید گیربکس شافت مستقیم ۶۳ دور
پیش از خرید، علاوه بر دور خروجی و قطر شافت، موارد زیر را بررسی کنید:
- گشتاور موردنیاز: گیربکس باید توانایی راهاندازی و کارکرد بار دستگاه را داشته باشد.
- توان الکتروموتور: توان موتور باید با ظرفیت گیربکس و شرایط کاری هماهنگ باشد.
- نوع ورودی: ابعاد هالو و مشخصات اتصال باید با موتور انتخابی مطابقت داشته باشند.
- نوع نصب: پایهها و فضای نصب باید با ساختار دستگاه سازگار باشند.
- شرایط کارکرد: ساعات کار روزانه، دفعات راهاندازی و بارهای ضربهای در انتخاب مؤثرند.
خرید و استعلام قیمت از آبادگر موتورز
برای استعلام قیمت و بررسی سازگاری این گیربکس با الکتروموتور و دستگاه موردنظر، میتوانید با کارشناسان آبادگر موتورز تماس بگیرید.
مشاوره خرید گیربکس صنعتیبرای بررسی مشخصات فنی، موجودی و انتخاب الکتروموتور مناسب تماس بگیرید.
توضیحات تکمیلی
| نوع نصب | پایه |
|---|---|
| قدرت | 1.1 کیلووات, 1.5 اسب, 1.5 کیلووات, 2 اسب |
| سرعت | 63 دور |
| جنس بدنه | چدن |
