آموزش سیم‌پیچی الکتروموتور سه فاز؛ مراحل و نقشه سیم‌پیچی

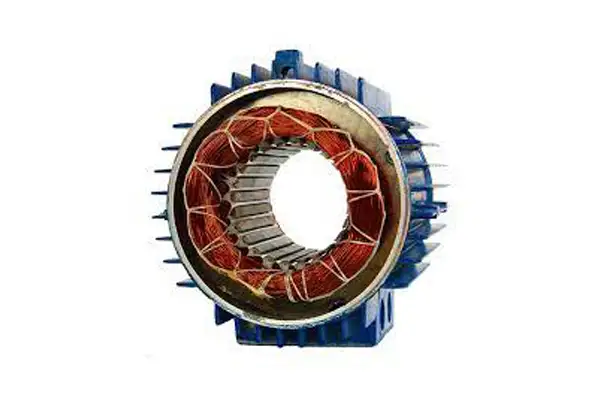

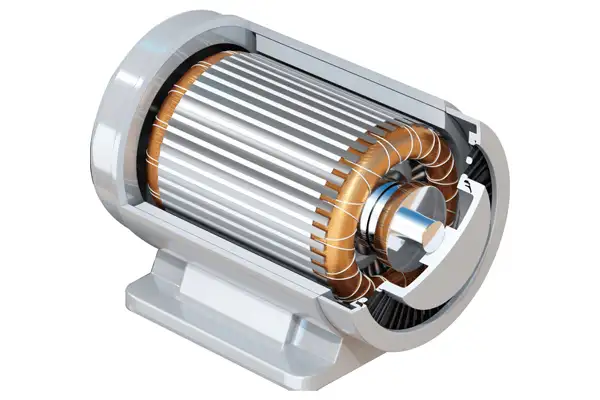

سیم پیچی الکتروموتور سه فاز

آموزش سیم‌پیچی الکتروموتور سه فاز

الکتروموتور سه فاز از تجهیزات پرکاربرد در صنایع، کارخانه‌ها و کارگاه‌های تولیدی هستند و در دستگاه‌هایی مانند پمپ‌های صنعتی، فن‌ها، آسیاب‌ها، بالابرها و خطوط تولید استفاده می‌شوند. یکی از مهم‌ترین بخش‌های این موتورها، سیم‌پیچی استاتور است که با ایجاد میدان مغناطیسی، در عملکرد صحیح موتور نقش اساسی دارد.

افزایش دما، اضافه‌بار، تهویه نامناسب، رطوبت و آسیب‌دیدن عایق‌ها می‌توانند به سیم‌پیچی الکتروموتور آسیب بزنند. در برخی موارد، پس از بررسی علت خرابی و ارزیابی وضعیت موتور، سیم‌پیچی مجدد امکان‌پذیر است؛ اما در موارد دیگر، تعمیر بخش‌های مختلف یا خرید الکتروموتور جدید انتخاب مناسب‌تری خواهد بود.

در این مقاله با ساختار سیم‌پیچی الکتروموتور سه‌فاز، انواع آرایش کلاف‌ها، ابزارهای موردنیاز، مراحل کلی بازپیچی و روش‌های بررسی سلامت سیم‌پیچ آشنا می‌شویم. همچنین توضیح می‌دهیم چرا ثبت مشخصات سیم‌پیچی اولیه و انجام آزمون‌های الکتریکی مناسب، برای دستیابی به عملکرد مطمئن موتور اهمیت دارد.

توجه: سیم‌پیچی مجدد الکتروموتور به دانش فنی، محاسبات دقیق و ابزار تخصصی نیاز دارد. مراحل عملی این کار و آزمون‌های نهایی باید توسط فرد آموزش‌دیده و با رعایت کامل الزامات ایمنی انجام شوند.

انواع سیم‌پیچی الکتروموتور سه فاز

سیم‌پیچی استاتور الکتروموتورهای سه‌فاز را می‌توان از چند نظر دسته‌ بندی کرد؛ از جمله تعداد لایه‌های کلاف در شیار استاتور، طول گام کلاف و نحوه آرایش کلاف‌ها. شناخت این تفاوت‌ها برای درک نقشه سیم‌پیچی و تعمیر صحیح الکتروموتور اهمیت دارد.

۱. سیم‌پیچی یک‌طبقه و دوطبقه

سیم‌پیچی یک‌طبقه: در این روش، در هر شیار استاتور یک ضلع کلاف قرار می‌گیرد. آرایش کلاف‌ها و شکل گروه‌های سیم‌پیچی به طراحی موتور بستگی دارد.

سیم‌پیچی دوطبقه: در این روش، در هر شیار دو ضلع کلاف قرار می‌گیرد؛ یکی در لایه بالایی و دیگری در لایه پایینی. این ساختار امکان انتخاب انعطاف‌پذیرتر گام کلاف و آرایش گروه‌های سیم‌پیچی را فراهم می‌کند و در بسیاری از طراحی‌های موتورهای القایی کاربرد دارد.

انتخاب سیم‌پیچی یک‌ طبقه یا دو طبقه به طراحی الکتروموتور، تعداد شیارها، تعداد قطب‌ها و نقشه سیم‌ پیچی وابسته است؛ بنابراین نمی‌توان یک روش را برای تمام موتورهای سه‌فاز مناسب‌تر دانست.

۲. سیم‌پیچی گام کامل و گام کسری

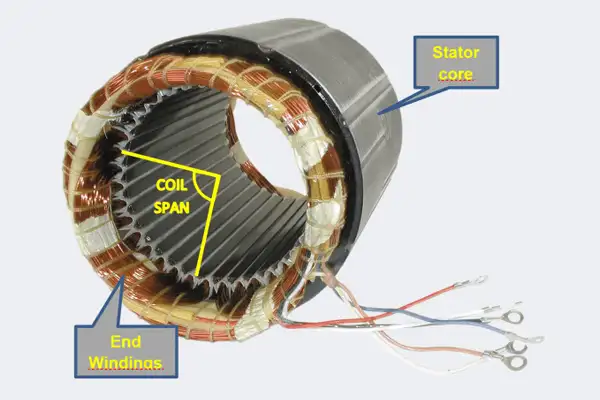

گام کلاف، فاصله بین دو ضلع یک کلاف در شیارهای استاتور است. این فاصله معمولاً برحسب تعداد شیار یا زاویه الکتریکی بیان می‌شود.

سیم‌پیچی گام کامل: در این روش، فاصله دو ضلع کلاف برابر با گام قطبی است؛ یعنی دو ضلع کلاف از نظر الکتریکی ۱۸۰ درجه اختلاف زاویه دارند.

سیم‌پیچی گام کسری یا کوتاه: در این روش، فاصله دو ضلع کلاف از گام قطبی کمتر است و زاویه الکتریکی بین آن‌ها کمتر از ۱۸۰ درجه خواهد بود.

گام کسری می‌تواند طول قسمت‌های انتهایی سیم‌پیچ و میزان مس مصرفی را کاهش دهد و در صورت انتخاب مناسب، بعضی از هارمونیک‌های میدان و ولتاژ را تضعیف کند. بااین‌حال، انتخاب گام کلاف باید با توجه به طراحی موتور انجام شود؛ زیرا بر ولتاژ القایی و عملکرد الکتروموتور نیز تأثیر می‌گذارد.

۳. سیم‌پیچی متحد المرکز و گام مساوی

این دسته‌بندی به نحوه آرایش و شکل کلاف‌ها مربوط است.

سیم‌پیچی متحد المرکز: کلاف‌های یک گروه معمولاً ابعاد متفاوتی دارند و به‌ گونه‌ای در کنار هم قرار می‌گیرند که شکل آن‌ها نسبت به یک مرکز مشترک، حالت تو‌ در‌ تو پیدا می‌کند.

سیم‌پیچی گام مساوی: در این آرایش، کلاف‌ها مطابق طرح سیم‌پیچی با گام یکسان ساخته می‌شوند. شکل کلاف‌ها و نحوه قرارگیری آن‌ها باید با نقشه و ابعاد شیارهای استاتور مطابقت داشته باشد.

توجه داشته باشید که این دسته‌ بندی‌ها مستقل از یکدیگر نیستند و هرکدام جنبه متفاوتی از طراحی سیم‌پیچی را توصیف می‌کنند. برای بازپیچی یک موتور مشخص، باید نقشه سیم‌پیچی همان موتور مبنا قرار گیرد.

سیم پیچی الکتروموتور

مقایسه انواع سیم‌پیچی الکتروموتور سه‌فاز

مبنای دسته‌بندی انواع سیم‌پیچی تفاوت اصلی
تعداد لایه‌ها یک‌طبقه / دوطبقه تعداد اضلاع کلاف قرارگرفته در هر شیار استاتور
گام کلاف گام کامل / گام کسری فاصله دو ضلع کلاف نسبت به گام قطبی
آرایش کلاف‌ها متحدالمرکز / گام مساوی شکل کلاف‌ها و نحوه چیدمان آن‌ها در گروه سیم‌پیچی

اطلاعاتی که پیش از سیم‌پیچی مجدد الکتروموتور باید ثبت شوند

یکی از مهم‌ترین مراحل تعمیر الکتروموتور سه‌ فاز و موتور تک فاز ثبت مشخصات سیم‌پیچی اولیه پیش از خارج‌کردن سیم‌های سوخته است. این اطلاعات به سیم‌ پیچ کمک می‌کند تا آرایش کلاف‌ها و مشخصات الکتریکی موتور را تا حد امکان مطابق طراحی اصلی بازسازی کند. از بین رفتن سیم‌پیچی قبلی بدون ثبت اطلاعات لازم، ممکن است فرایند تعمیر را دشوار کند.

مهم‌ترین اطلاعاتی که باید بررسی و ثبت شوند عبارت‌اند از:

  • تعداد شیارهای استاتور: تعداد شیارها یکی از اطلاعات پایه برای بررسی نقشه سیم‌پیچی است.
  • تعداد قطب‌ها و دور موتور: این مشخصات را می‌توان با بررسی پلاک موتور و اطلاعات طراحی آن تعیین کرد. سرعت نامی موتور با سرعت سنکرون تفاوت دارد.
  • تعداد دور هر کلاف: تعداد دور سیم در هر کلاف بر ولتاژ القایی و عملکرد الکتروموتور تأثیر می‌گذارد.
  • قطر سیم مسی: قطر هادی در ظرفیت عبور جریان و تلفات سیم‌پیچی مؤثر است و باید مطابق طراحی موتور انتخاب شود.
  • گام و آرایش کلاف‌ها: محل قرارگیری اضلاع کلاف‌ها در شیارها و نحوه تشکیل گروه‌های سیم‌پیچی باید ثبت شود.
  • نحوه اتصال فازها: اتصال ستاره یا مثلث و آرایش سرسیم‌ها باید با نقشه و مشخصات اصلی موتور مطابقت داشته باشد.
  • مشخصات عایق‌ها: نوع و کلاس حرارتی عایق سیم، عایق شیار و مواد آغشته‌ سازی باید با شرایط کاری و طراحی موتور سازگار باشند.

بهتر است علاوه بر یادداشت این اطلاعات، پیش از بازکردن سیم‌پیچی از سرکلاف‌ها، اتصالات و نحوه قرارگیری کلاف‌ها عکس بگیرید. همچنین پلاک موتور، نحوه سربندی و هرگونه علامت‌گذاری روی سرسیم‌ها را ثبت کنید.

نکته مهم: تعداد دور و قطر سیم را نباید صرفاً از روی توان یا تعداد شیارهای موتور حدس زد. در بازپیچی اصولی، اطلاعات سیم‌پیچی اولیه، نقشه معتبر موتور و مشخصات الکتریکی آن باید مبنای تصمیم‌گیری باشند. اگر سیم‌پیچی قبلی به‌صورت غیراصولی انجام شده باشد، تکرار همان مشخصات لزوماً نتیجه مطلوبی ایجاد نمی‌کند و بررسی طراحی موتور ضروری است.

ابزارها و مواد موردنیاز برای سیم‌پیچی الکتروموتور سه‌فاز

برای سیم‌ پیچی مجدد الکتروموتور، علاوه بر ابزارهای بازکردن و مونتاژ، به تجهیزات اندازه‌گیری، ابزارهای آماده‌سازی کلاف و مواد عایقی مناسب نیاز است. انتخاب ابزار درست به کاهش آسیب به هسته استاتور، افزایش دقت سیم‌پیچی و اطمینان از کیفیت تعمیر کمک می‌کند.

۱. ابزارهای مکانیکی

این ابزارها برای بازکردن موتور، خارج‌کردن قطعات و آماده‌سازی استاتور استفاده می‌شوند:

  • پیچ‌ گوشتی و آچارهای مناسب برای بازکردن پیچ‌ها و اتصالات
  • چکش معمولی و چکش لاستیکی برای کارهای متناسب با نوع قطعه
  • فولی‌کش یا بلبرینگ‌ کش برای جداسازی قطعاتی که روی شفت نصب شده‌اند
  • ابزارهای مناسب برای خارج‌کردن سیم‌پیچی قدیمی، بدون آسیب‌ زدن به ورق‌های هسته استاتور
  • خط‌کش، کولیس و ابزار اندازه‌گیری ابعاد شیار و کلاف

۲. ابزارهای ساخت و نصب کلاف

این تجهیزات برای آماده‌سازی سیم‌پیچ جدید و جای‌گذاری آن در استاتور به کار می‌روند:

  • دستگاه یا قالب کلاف‌پیچی برای ساخت کلاف‌ها با ابعاد مشخص
  • سیم‌ چین و ابزار مناسب آماده‌ سازی سرسیم‌ها
  • ابزارهای جاگذاری سیم در شیارهای استاتور
  • قیچی مناسب برای برش مواد عایقی
  • نخ مخصوص سیم‌پیچی و ابزار بستن سرکلاف‌ها

۳. ابزارهای اندازه‌گیری و آزمون الکتریکی

پس از بازپیچی، بررسی سیم‌ پیچ با ابزارهای مناسب اهمیت زیادی دارد:

  • مولتی‌ متر: برای بررسی پیوستگی مدار و اندازه‌گیری‌های اولیه الکتریکی
  • میکرو‌ اهم‌متر: برای اندازه‌گیری دقیق مقاومت‌های پایین سیم‌پیچی، در صورت نیاز
  • دستگاه تست مقاومت عایقی: برای بررسی وضعیت عایق سیم‌پیچ نسبت به بدنه و زمین
  • دستگاه تست اتصال حلقه‌ای: برای بررسی برخی عیوب اتصال بین دورهای سیم‌پیچ، متناسب با نوع موتور و روش آزمون
  • تجهیزات مناسب بررسی جریان و عملکرد موتور در شرایط آزمون کنترل‌ شده

استفاده از هر دستگاه باید با توجه به مشخصات موتور، دستورالعمل سازنده و روش آزمون معتبر انجام شود. برخی آزمون‌ها به‌ ویژه آزمون‌های ولتاژ بالا، برای افراد فاقد آموزش تخصصی مناسب نیستند.

۴. مواد مصرفی سیم‌پیچی

کیفیت مواد مصرفی در دوام عایق‌بندی و عملکرد الکتروموتور مؤثر است. مهم‌ترین مواد موردنیاز عبارت‌اند از:

  • سیم لاکی مسی با قطر و کلاس حرارتی متناسب با طراحی موتور
  • کاغذ عایق شیار مانند مایلر یا سایر عایق‌های الکتریکی تأییدشده
  • عایق‌های بین‌لایه‌ای و عایق سرکلاف، در صورت نیاز طراحی
  • نخ و بند مخصوص محکم‌کردن کلاف‌ها
  • وارنیش یا رزین مخصوص سیم‌پیچی الکتریکی
  • لوله‌های عایقی مناسب برای اتصالات و خروجی سرسیم‌ها

نکته فنی: صرفاً انتخاب عایق با کلاس حرارتی بالاتر، تضمین‌کننده کیفیت تعمیر نیست. تمام مواد عایقی باید از نظر سازگاری، ضخامت، شرایط حرارتی و روش خشک‌کردن با طراحی موتور هماهنگ باشند.

آیا سیم‌پیچی الکتروموتور با ابزارهای معمولی امکان‌پذیر است؟

بخشی از کارهای مکانیکی را می‌توان با ابزارهای معمولی انجام داد، اما بازپیچی اصولی به ابزار ساخت کلاف، مواد عایقی مناسب و تجهیزات آزمون نیاز دارد. به‌خصوص در موتورهای صنعتی، خطا در تعداد دور، قطر سیم، اتصال فازها یا عایق‌بندی می‌تواند باعث افزایش جریان، داغ‌شدن موتور یا خرابی مجدد آن شود.

به همین دلیل، اگر ابزار اندازه‌گیری و تجربه کافی در اختیار ندارید، بهتر است تعمیر و آزمون نهایی را به سیم‌پیچ‌کار متخصص بسپارید.

آموزش کار با فولی‌کش

برای خارج‌کردن برخی قطعات نصب‌شده روی شفت الکتروموتور، مانند فولی یا بلبرینگ، ممکن است به فولی‌کش یا بلبرینگ‌کش نیاز باشد. انتخاب ابزار مناسب و واردکردن نیروی کنترل‌شده، از آسیب‌ دیدن شفت و قطعات جلوگیری می‌کند. در ویدئوی زیر می‌توانید با نحوه استفاده از فولی‌ کش آشنا شوید.

توجه داشته باشید که ترتیب بازکردن قطعات به ساختار موتور بستگی دارد و در همه الکتروموتورها لازم نیست فولی یا بلبرینگ پیش از خارج‌کردن روتور جدا شود.

ویدئوی آموزش کار با فولی‌کش

نقشه سیم‌ پیچی الکتروموتور سه فاز شامل چه اطلاعاتی است؟

نقشه سیم‌ پیچی الکتروموتور سه فاز، نحوه قرارگیری و اتصال کلاف‌ها در شیارهای استاتور را مشخص می‌کند. هنگام سیم‌پیچی مجدد، استفاده از نقشه معتبر یا اطلاعات ثبت‌ شده از سیم‌پیچی اصلی اهمیت زیادی دارد؛ زیرا آرایش کلاف‌ها و اتصالات باید با طراحی موتور مطابقت داشته باشند.

مهم‌ترین اطلاعاتی که در نقشه سیم‌پیچی الکتروموتور سه فاز مشخص می‌شوند عبارت‌اند از:

  • تعداد شیارهای استاتور: تعداد شیارهایی که سیم‌ پیچی در آن‌ها قرار می‌گیرد.
  • تعداد قطب‌ها: تعداد قطب‌های مغناطیسی سیم‌ پیچی که در سرعت میدان دوار موتور مؤثر است.
  • گام کلاف: فاصله دو ضلع یک کلاف بر حسب تعداد شیار یا نسبت آن به گام قطبی.
  • آرایش و گروه‌بندی کلاف‌ها: نحوه قرارگیری کلاف‌ها و تقسیم آن‌ها بین سه فاز.
  • تعداد دور و قطر سیم: مشخصات سیم مورد استفاده در هر کلاف که باید از اطلاعات معتبر سیم‌پیچی یا طراحی موتور به دست آید.
  • نحوه اتصال فازها: چگونگی اتصال سر و ته گروه‌های سیم‌پیچی و اتصال نهایی ستاره یا مثلث، مطابق طراحی و مشخصات موتور.

چرا استفاده از نقشه صحیح اهمیت دارد؟

اشتباه در تعداد دور، گام کلاف، ترتیب اتصال فازها یا قطر سیم می‌تواند باعث افزایش جریان، داغ‌شدن، کاهش راندمان یا عملکرد نامناسب الکتروموتور شود. به همین دلیل، انتخاب نقشه فقط بر اساس توان موتور یا تعداد شیارهای استاتور کافی نیست؛ مشخصات کامل موتور و آرایش واقعی سیم‌پیچی نیز باید در نظر گرفته شوند.

نکته: نقشه سیم‌پیچی یک الکتروموتور لزوماً برای موتور دیگری با توان مشابه قابل استفاده نیست. پیش از شروع کار، مشخصات پلاک، تعداد شیارها، تعداد قطب‌ها و اطلاعات سیم‌پیچی باید بررسی و با نقشه انتخاب‌شده تطبیق داده شوند.

همچنین بخوانید: دستورالعمل عمومی راه اندازی و نگهداری الکتروموتور

مراحل سیم‌پیچی مجدد الکتروموتور سه‌فاز

سیم‌پیچی مجدد الکتروموتور سه‌ فاز فرایندی تخصصی است که باید با توجه به مشخصات موتور، نقشه سیم‌پیچی و وضعیت هسته استاتور انجام شود. تعداد دور کلاف‌ها، قطر سیم، گام کلاف و نحوه اتصال فازها از جمله اطلاعاتی هستند که در عملکرد نهایی موتور تأثیر دارند. مراحل کلی این کار به شرح زیر است.

۱. بررسی اولیه و ثبت مشخصات موتور

پیش از باز کردن موتور، پلاک مشخصات آن را بررسی کنید و اطلاعاتی مانند توان، ولتاژ، جریان نامی، سرعت، فرکانس و نحوه اتصال ستاره یا مثلث را ثبت کنید. همچنین وضعیت ظاهری موتور، ترمینال‌ها، شفت، یاتاقان‌ها و آثار احتمالی سوختگی یا رطوبت بررسی شود.

۲. باز کردن موتور و بررسی قطعات

پس از قطع کامل برق و اطمینان از ایمن بودن شرایط کار، قطعات موتور با ابزار مناسب باز می‌شوند. در این مرحله باید به وضعیت روتور، یاتاقان‌ها، درپوش‌ها و هسته استاتور توجه کرد. ترتیب باز کردن قطعات به ساختمان موتور بستگی دارد و لازم نیست در همه موتورها تمام قطعات به یک ترتیب ثابت جدا شوند.

۳. ثبت اطلاعات سیم‌پیچی قدیمی

پیش از خارج کردن سیم‌های سوخته، از سرکلاف‌ها و اتصالات عکس بگیرید و اطلاعات سیم‌ پیچی را ثبت کنید؛ از جمله تعداد شیارهای استاتور، تعداد قطب‌ها، تعداد دور هر کلاف، قطر سیم، گام کلاف، آرایش گروه‌های کلاف و نحوه اتصال فازها. این اطلاعات باید تا حد امکان با نقشه معتبر سیم‌پیچی تطبیق داده شوند؛ زیرا تخمین تعداد دور یا قطر سیم فقط از روی توان موتور و تعداد شیارها قابل اطمینان نیست.

۴. خارج کردن سیم‌پیچی سوخته

سیم‌پیچی معیوب با روش و ابزار مناسب از شیارهای استاتور خارج می‌شود. این کار باید با دقت انجام شود تا ورق‌ های هسته، لبه شیارها و عایق‌بندی بخش‌های سالم آسیب نبینند. اگر برای نرم کردن لاک و عایق از حرارت استفاده می‌شود، باید از تجهیزات کنترل‌ شده و روش مناسب کارگاهی استفاده کرد؛ حرارت مستقیم و کنترل‌نشده می‌تواند به هسته استاتور آسیب برساند.

۵. تمیزکاری و آماده‌سازی شیارها

پس از خارج کردن سیم‌ها، شیارهای استاتور از بقایای عایق و مواد اضافی پاک‌سازی می‌شوند. سپس وضعیت هسته از نظر آسیب مکانیکی، آثار داغ‌ شدگی و عیب‌های احتمالی بررسی می‌شود. در صورت نیاز، آزمون‌های تخصصی هسته نیز انجام می‌گیرند. پیش از قرار دادن سیم‌های جدید، عایق شیار متناسب با طراحی موتور نصب می‌شود.

۶. آماده‌سازی کلاف‌های جدید

کلاف‌ها بر اساس اطلاعات ثبت‌شده و نقشه سیم‌پیچی معتبر ساخته می‌شوند. تعداد دور، قطر سیم مسی لاکی، ابعاد قالب و گام کلاف باید با طراحی موتور مطابقت داشته باشند. انتخاب سیم یا تغییر تعداد دور بدون محاسبه و بررسی فنی ممکن است باعث افزایش جریان، افت راندمان یا داغ‌ شدن موتور شود.

۷. قرار دادن کلاف‌ها در شیارهای استاتور

کلاف‌های آماده‌ شده با ابزار مناسب و بدون خراشیدگی عایق سیم در شیارها قرار می‌گیرند. در این مرحله باید ترتیب قرارگیری کلاف‌ها، عایق بین لایه‌ها و فاصله‌های عایقی مطابق نقشه رعایت شود. وارد کردن کلاف با فشار بیش از حد ممکن است به عایق سیم آسیب بزند و در آینده باعث اتصال الکتریکی شود.

۸. اتصال گروه‌های کلاف و سرسیم‌ها

پس از قرار گرفتن کلاف‌ها، گروه‌های سیم‌ پیچی طبق نقشه به یکدیگر متصل می‌شوند. اتصال فازها و سرسیم‌های خروجی باید با روش مناسب جریان و دمای کاری موتور انجام شود و محل اتصال نیز عایق‌بندی مطمئنی داشته باشد. اتصال ستاره یا مثلث باید مطابق مشخصات طراحی و شرایط بهره‌برداری موتور انتخاب شود.

۹. مهار کلاف‌ها و عایق‌بندی نهایی

سرکلاف‌ها و اتصالات با روش مناسب مهار می‌شوند تا در اثر لرزش و نیروهای الکترومغناطیسی جابه‌جا نشوند. سپس عایق‌بندی بخش‌های لازم بررسی می‌شود. نوع مواد عایقی و کلاس حرارتی آن‌ها باید با طراحی موتور و سایر اجزای سیستم عایقی سازگار باشد.

۱۰. لاک‌زنی و خشک‌کردن سیم‌پیچی

در صورت نیاز و مطابق روش کارگاهی، سیم‌پیچی با لاک یا رزین عایقی مناسب آغشته می‌شود تا استحکام مکانیکی و مقاومت عایقی آن بهبود یابد. زمان و دمای خشک‌ کردن باید طبق دستورالعمل ماده مصرفی و مشخصات موتور تعیین شود؛ دمای بیش از حد یا خشک‌ کردن نامناسب می‌تواند به عایق آسیب بزند.

۱۱. انجام آزمون‌های الکتریکی و کنترل کیفیت

پیش از مونتاژ نهایی و برق‌ دار کردن موتور، سیم‌پیچی باید از نظر مقاومت الکتریکی فازها، مقاومت عایقی نسبت به بدنه و صحت اتصالات بررسی شود. در صورت نیاز، آزمون‌های تخصصی تشخیص اتصال بین دورها نیز انجام می‌شوند. برابر بودن مقاومت فازها به‌تنهایی برای رد کردن تمام عیب‌های سیم‌ پیچی کافی نیست و نتیجه آزمون‌ها باید با توجه به مشخصات موتور تفسیر شود.

۱۲. مونتاژ و آزمایش نهایی موتور

پس از تأیید سیم‌پیچی، قطعات موتور با رعایت وضعیت یاتاقان‌ها، روانکاری، هم‌ محوری و نصب صحیح درپوش‌ها مونتاژ می‌شوند. سپس موتور در شرایط کنترل‌شده و با تجهیزات حفاظتی مناسب آزمایش می‌شود. جریان بی‌باری، جهت چرخش، صدای غیرعادی، لرزش و افزایش دما از موارد مهم بررسی هستند. برق‌دار کردن موتور باید توسط فرد متخصص و با رعایت الزامات ایمنی انجام شود.

نکته مهم: مراحل بالا یک راهنمای کلی هستند. جزئیات سیم‌پیچی و آزمون‌ها با توجه به نوع موتور، توان، ساختمان استاتور و مشخصات سازنده تفاوت دارند؛ بنابراین برای اجرای عملی، نقشه معتبر و تجهیزات مناسب ضروری است.

تست سیم‌پیچی الکتروموتور سه‌فاز؛ چگونه سلامت سیم‌پیچ را بررسی کنیم؟

پس از پایان سیم‌پیچی مجدد الکتروموتور سه‌فاز، باید وضعیت سیم‌پیچ‌ها و عایق‌بندی آن‌ها بررسی شود. این آزمون‌ها کمک می‌کنند برخی عیب‌های احتمالی مانند قطع‌شدگی سیم، اختلاف غیر عادی مقاومت فازها و ضعف عایقی شناسایی شوند. بااین‌حال، هیچ آزمون ساده‌ای به‌ تنهایی نمی‌تواند سلامت کامل سیم‌پیچی را تضمین کند.

۱. بررسی ظاهری سیم‌پیچی و اتصالات

ابتدا وضعیت ظاهری سیم‌پیچی، عایق شیارها، سرکلاف‌ها و محل اتصال سیم‌ها را بررسی کنید. آثار خراشیدگی سیم لاکی، اتصال نامناسب، عایق آسیب‌دیده یا تماس ناخواسته با هسته استاتور باید پیش از ادامه کار برطرف شوند.

۲. اندازه‌گیری مقاومت سیم‌پیچی فازها

با استفاده از مولتی‌متر مناسب یا دستگاه اندازه‌گیری دقیق مقاومت، مقاومت سیم‌پیچی فازها را بررسی می‌کنند. در موتورهایی که سرسیم‌های فاز در دسترس هستند، مقایسه مقاومت مسیرهای متناظر می‌تواند به شناسایی اختلاف‌های غیرعادی کمک کند.

مقاومت‌ها باید با توجه به طراحی موتور، دمای سیم‌پیچی و روش اندازه‌گیری ارزیابی شوند. در موتورهای با مقاومت کم، استفاده از میکرو‌ اهم‌متر یا دستگاه چهار سیمه می‌تواند دقت بیشتری فراهم کند.

نکته: نزدیک بودن مقاومت فازها به یکدیگر، به‌تنهایی اتصال بین دورها یا تمام عیب‌های احتمالی سیم‌پیچی را رد نمی‌کند.

۳. تست مقاومت عایقی سیم‌پیچ نسبت به بدنه

برای بررسی وضعیت عایق بین سیم‌پیچی و هسته یا بدنه موتور، از دستگاه تست مقاومت عایقی (مِگِر) استفاده می‌شود. پیش از آزمون، موتور باید کاملاً از برق جدا باشد و تجهیزات الکترونیکی و قطعاتی که ممکن است از ولتاژ آزمون آسیب ببینند، مطابق دستورالعمل سازنده جدا یا محافظت شوند.

ولتاژ آزمون و حد قابل قبول مقاومت عایقی باید بر اساس ولتاژ نامی موتور، استاندارد مربوط و دستورالعمل سازنده تعیین شود. پس از آزمون نیز باید تخلیه ایمن بار الکتریکی باقی‌مانده طبق دستورالعمل دستگاه انجام گیرد.

۴. تشخیص اتصال بین دورهای سیم‌پیچ

گاهی عایق بین دو دور مجاور سیم آسیب می‌بیند، اما مقاومت اندازه‌گیری‌ شده با مولتی‌متر همچنان طبیعی به نظر می‌رسد. برای تشخیص دقیق‌تر این عیب، از تجهیزات تخصصی مانند دستگاه تست اتصال بین دورها (Surge Tester) استفاده می‌شود.

این آزمون باید توسط فرد آموزش‌دیده و با روش متناسب با نوع سیم‌پیچی انجام شود؛ زیرا روش و شرایط آزمون نامناسب ممکن است به عایق آسیب برساند.

۵. بررسی جریان و عملکرد موتور پس از مونتاژ

پس از تأیید آزمون‌های اولیه و مونتاژ صحیح، موتور در شرایط کنترل‌شده آزمایش می‌شود. جریان هر فاز، جهت چرخش، صدای غیرعادی، لرزش و افزایش دما بررسی می‌شوند. جریان نا متعادل یا داغ‌ شدن غیرعادی می‌تواند نشانه وجود مشکل در سیم‌پیچی، تغذیه برق، اتصالات، بار مکانیکی یا سایر اجزای موتور باشد و باید علت آن مشخص شود.

جمع‌بندی

برای ارزیابی سیم‌پیچی الکتروموتور سه‌فاز، باید نتایج بررسی ظاهری، اندازه‌گیری مقاومت فازها، تست مقاومت عایقی و در صورت نیاز آزمون اتصال بین دورها در کنار یکدیگر بررسی شوند. انتخاب آزمون‌ ها و تفسیر نتایج به مشخصات موتور و شرایط کار آن بستگی دارد. انجام این تست‌ها و آزمایش نهایی باید توسط فرد متخصص و با رعایت الزامات ایمنی صورت گیرد.

علائم خرابی الکتروموتور سه‌فاز

خرابی الکتروموتور ممکن است با نشانه‌ هایی مانند افزایش غیرعادی دما، صدای ناهنجار، لرزش بیش از حد، کاهش توان، روشن نشدن موتور یا قطع شدن آن هنگام کار همراه باشد. بااین‌حال، این علائم لزوماً به معنی سوختن سیم‌پیچی نیستند؛ مشکلاتی مانند خرابی بلبرینگ‌ها، بار بیش از حد، اختلال در برق ورودی و تهویه نامناسب نیز می‌توانند باعث بروز چنین نشانه‌هایی شوند.

برای آشنایی با نشانه‌های خرابی، دلایل احتمالی و روش‌های بررسی موتور، مقاله علل خرابی الکتروموتور را مطالعه کنید.

اگر هدف شما بررسی دقیق‌تر عیب موتورهای القایی است، مقاله عیب‌یابی موتورهای القایی سه‌فاز و تک‌فاز نیز می‌تواند مفید باشد.

سیم‌پیچی مجدد الکتروموتور بهتر است یا تعویض آن؟

سوختن سیم‌ پیچی همیشه به معنی نیاز به تعویض کامل الکتروموتور نیست. در بسیاری از موارد می‌توان با سیم‌پیچی مجدد، موتور را به چرخه کار بازگرداند؛ اما تصمیم نهایی باید با توجه به وضعیت هسته استاتور، شرایط مکانیکی موتور، هزینه تعمیر و قیمت موتور جایگزین گرفته شود.

چه زمانی سیم‌پیچی مجدد گزینه مناسبی است؟

  • سالم بودن هسته استاتور: اگر هسته آسیب جدی ندیده باشد و تلفات غیرعادی نداشته باشد، امکان تعمیر مناسب بیشتر است.
  • قابل تعمیر بودن بخش‌های مکانیکی: اگر شفت، پوسته و محل نشیمن یاتاقان‌ها وضعیت مناسبی داشته باشند یا با هزینه منطقی قابل تعمیر باشند، سیم‌پیچی مجدد می‌تواند گزینه قابل بررسی باشد.
  • بالا بودن هزینه جایگزینی: در موتورهای خاص، صنعتی یا مدل‌هایی که تهیه نمونه مشابه آن‌ ها دشوار است، تعمیر ممکن است از نظر اقتصادی مناسب‌ تر باشد.
  • امکان اجرای تعمیر استاندارد: وجود نقشه یا اطلاعات معتبر سیم‌پیچی، قطعات مناسب و تجهیزات آزمون در کیفیت تعمیر اهمیت زیادی دارد.

چه زمانی تعویض الکتروموتور منطقی‌تر است؟

اگر هسته استاتور آسیب جدی دیده باشد، پوسته یا شفت دچار خرابی اساسی شده باشد یا هزینه مجموع تعمیرات به قیمت یک موتور جایگزین مناسب نزدیک شود، تعویض موتور نیز باید بررسی شود. در موتورهای پرتلفات یا قدیمی، مقایسه مصرف انرژی موتور فعلی با یک مدل جدیدتر هم می‌تواند در تصمیم‌گیری مؤثر باشد.

هزینه سیم‌پیچی مجدد به چه عواملی بستگی دارد؟

هزینه تعمیر معمولاً به توان و ابعاد موتور، مقدار و قطر سیم مسی مورد نیاز، نوع سیم‌پیچی، وضعیت هسته و قطعات مکانیکی، مواد عایقی و آزمون‌های لازم بستگی دارد. به همین دلیل، تعیین هزینه دقیق بدون بررسی موتور و مشخصات آن امکان‌پذیر نیست.

نکته: پیش از تصمیم‌گیری، بهتر است هزینه سیم‌پیچی و تعمیرات جانبی را با قیمت موتور جایگزین و شرایط کاری مورد انتظار مقایسه کنید. صرفاً ارزان‌تر بودن تعمیر، تضمین‌کننده انتخاب بهتر نیست.

همچنین بخوانید: تعویض بلبرینگ دینام و الکتروموتور سه فاز

همچنین بخوانید: اجزای الکتروموتور ، کاربرد الکتروموتور

سوالات متداول درباره سیم‌پیچی الکتروموتور سه‌فاز

۱. آیا سیم‌پیچی مجدد باعث کاهش قدرت الکتروموتور می‌شود؟

اگر سیم‌پیچی مطابق مشخصات اصلی موتور، با تعداد دور و قطر سیم مناسب و اتصالات صحیح انجام شود، لزوماً باعث کاهش قدرت موتور نمی‌شود. بااین‌حال، اجرای نادرست سیم‌ پیچی یا آسیب دیدن هسته استاتور می‌تواند راندمان و عملکرد موتور را تحت تأثیر قرار دهد.

۲. آیا پس از سوختن سیم‌پیچی، همیشه باید الکتروموتور را تعویض کرد؟

خیر. اگر هسته استاتور و بخش‌های مکانیکی موتور وضعیت مناسبی داشته باشند، سیم‌پیچی مجدد می‌تواند گزینه مناسبی باشد. تصمیم نهایی به میزان آسیب، هزینه تعمیر و قیمت موتور جایگزین بستگی دارد.

۳. چگونه می‌توان از سالم بودن سیم‌پیچی الکتروموتور سه‌فاز مطمئن شد؟

برای بررسی سیم‌پیچی از آزمون‌هایی مانند اندازه‌گیری مقاومت فازها، تست مقاومت عایقی و در صورت نیاز تست تخصصی اتصال بین دورها استفاده می‌شود. هیچ‌کدام از این آزمون‌ها به‌تنهایی برای تأیید کامل سلامت موتور کافی نیستند.

۴. چرا سیم‌پیچی الکتروموتور پس از تعمیر دوباره می‌سوزد؟

دلایلی مانند اضافه‌ بار، قطع یا عدم تعادل فازها، تهویه نامناسب، اتصالات معیوب، آسیب عایقی یا اجرای غیراصولی سیم‌پیچی می‌توانند باعث خرابی مجدد شوند. برای جلوگیری از تکرار مشکل، باید علت اصلی خرابی پیش از راه‌اندازی مجدد شناسایی و برطرف شود.

۵. آیا تعداد دور و قطر سیم در سیم‌پیچی مجدد اهمیت دارد؟

بله. تعداد دور، قطر سیم، گام کلاف و آرایش سیم‌پیچی باید با طراحی موتور مطابقت داشته باشند. تغییر خودسرانه این مشخصات می‌تواند باعث افزایش جریان، داغ‌شدن موتور یا تغییر عملکرد آن شود.
