الکتروموتور چینی

طراحی ساخت و نصب بر اساس استاندارد IEC

سیم پیچی صد درصد مس

متریال مرغوب

کاربری و نگهداری آسان

الکتروموتور 10 اسب 7.5 کیلووات فلنج دار

مشخصات الکتروموتور سه فاز 10 اسب 7.5 کیلووات فلنج دار

  • الکتروموتور سه فاز Milano
  • بدنه آلومینیمی
  • دارای پایه و فلنج
  • ساخت چین

12,000,000

سایر محصولات

موتور سه فاز چینی با پایه و فلنج، بدنه آلومینیمی

الکتروموتور 10 اسب فلنج دار، برند: میلانو Milano

الکتروموتور 10 اسب فلنج دار
الکتروموتور بدنه آلومینیمی سه فاز 7.5 کیلووات پایه دار و فلنج دار B35
  • توان: 7.5 کیلووات 10 اسب بخار
  • سرعت: 1440 RPM * فرکانس: 50Hz
  • ولتاژ: 380 ولت

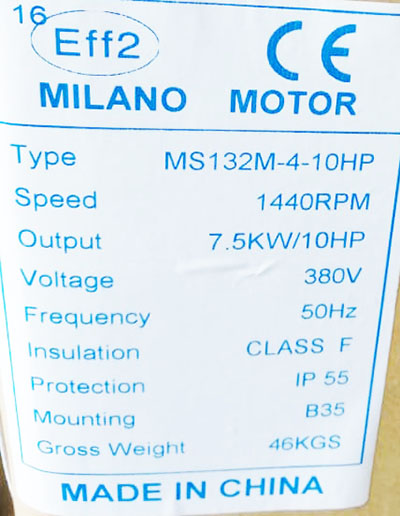

  • درجه حفاظت: IP55 * کلاس عایق: F (پلاک خوانی الکتروموتور )
  • سایز فریم: 132m – سری: MS
  • نوع نصب: B35 پایه فلنج فابریک – آلومینیمی
  • راندمان EFF2

جدول ابعاد الکتروموتور 10 اسب فلنج دار

برای عملیات نصب و اجرایی نیاز است که ابعاد الکتروموتور ها را بدانیم؛ مشخصات ابعادی الکتروموتورها بر اساس سایز فریم آنها استاندارد شده است.

با دانستن سایز فریم یک الکتروموتور میتوانید به جداول استاندارد بین المللی (استاندارد IEC اروپای یا NEMA آمریکا) یا دیتا شیت کارخانه سازنده رجوع کرده و ابعاد مورد نیاز را مانند طول شفت، قطر شفت و فاصله پایه ها را به دست آورید.

مشاهده دسته بندی کامل الکتروموتور سه فاز

ابعاد الکتروموتور بر اساس IEC
استاندارد بین المللی IEC
EDHBAسایز فریم
6028112114190112S
6028112140190112M
8038132140216132S
8038132178216132M
11042160210254160M
11042160254254160L
11048180241279180M
11048180279279180L
  • قطر شفت الکتروموتور 10 اسب فلنج دار: 38 میلیمتر
  • طول شفت: 80 میلیمتر

ابعاد فلنج الکتروموتور 10 اسب 7.5 کیلووات

برای به دست آوردن ابعاد فلنج الکتروموتور نیز بر اساس سایز فریم میتوانیم از جداول استاندارد مربوطه اقدام کنیم.

در این جدول میتوان فاصله مرکز به مرکز سوراخ پیچ ها، قطر خارجی و قطر داخلی فلنج الکتروموتور 10 اسب فلنج را به دست آورد.

ابعاد فلنج الکتروموتور
ابعاد فلنج بر اساس IEC

پوسته آلومینیمی یا چدنی الکتروموتور چینی

الکتروموتور های چینی با بدنه چدنی عموما در بازار به صورت پایه دار هستند که برای فلنج دار کردن آنها بایستی فلنج الکتروموتور براساس سایز فریم آن تهیه و نصب شود. اما الکتروموتور های بدنه آلومینیمی به صورت فابریک B35 در بازار یافت میشوند.

مزایا و معایب بدنه الومینیم

الکتروموتور های پوسته چدنی در توان های کم تا توان های بالا تولید میشوند اما الکتروموتور های پوسته آلومینیمی معمولا در موارد با نیاز به قدرت کمتر استفاده میشوند. از مزایای چدن میتوان به مقاومت آن در برابر ضربه و لرزش اشاره کرد. از مزایای آلومینیم هم سبک بود، قابلیت شکل دهی، قابلیت اتلاف حرارت قابل ذکر هستند.

کد IP بر روی پلاک الکتروموتور

وقتی که گرد و غبار یا مایعاتی مانند آب  وارد تجهزیات الکتریکی و الکترومکانیکی میشوند آنها را دچار خرابی و عیب میکنند. IEC استاندارد بین المللی تجهیزات الکترونیکی و الکترومکانیکی، رتبه بندی حفاظت بدنه دستگاه ها با کدی استاندادر که متشکل از حرف اختصاری IP (international protection) و دو عدد بعد از این عبارت است را تبیین کرده که این کد به طور گسترده ای در تمامی صنایع کاربرد دارد. این کد بیان گر میزان حفاظت دستگاه مورد نظر در برابر مایعات و گرد و غبار است.

عدد اول ظاهر شده بعد از IP  نمایانگر حفاظت در برابر جامدات و عدد دوم بعد از IP نمایانگر حفاظت در برابر مایعات است. حافظت بدنه الکتروموتور های موجود در بازار عموما 55 یا 54 است.

حفاظت بدنه در برابر مایعاتعدد دومIPعدد اولحفاظت بدنه در برابر جامدات
بدون حفاظت00بدون حفاظت
در برابر آب عمودی11در برابر جامدات بزرگتر از 50 میلیمتر
در برابر آب عمودی تا زاویه 15 درجه22در برابر جامدات بزرگتر از 20 میلیمتر
در برابر آب عمودی تا زاویه 60 درجه33در برابر جامدات بزرگتر از 2.5 میلیمتر
در برابر پاشش آب در همه جهات44در برابر جامدات بزرگتر از 1 میلیمتر
حفاظت در برابر پاشش فواره ای آب55حفاظت در برابر گرد و غبار
حفاظت موقت برابر غرق شدگی از 0.15 متر تا 1 متر66حفاظت کامل در برابر گرد و غبار
محافظت کامل در برابر غرق شدگی7

طبقه بندی کلاس بازدهی استاندارد موتورهای الکتریکی

بازدهی الکتروموتورها بر اساس استاندارد IEC60034-30-1 به چهار طبقه تقسم میشود.

  • الکتروموتور های با بازدهی IE1  : موتورهای با بازدهی استاندارد – standard efficiency motors
  • الکتروموتور های با بازدهی IE2 : موتورهای با بازدهی بالا – High efficiency motors
  • الکتروموتور های با بازدهی IE 3 : موتورهای با بازدهی برتر – premium efficiency motors
  • الکتروموتورهای با بازدهی IE4  : موتورهای با بازدهی فوق العاده – super premium efficiency motors

بیشتر بخوانید : الکتروموتوور IE3 | کلید صرفه جویی در مصرف انرژی

قیمت الکتروموتور چینی 10 اسب 7.5 کیلووات

موتورهای الکتریکی چینی در بازار به دلیل قیمت مناسب تر و کیفیت قابل رقابت از محبوبیت بالایی برخوردار هستند. اما در زمان خرید الکتروموتور چینی توجه به کارخانه سازنده، نام تجاری و سابقه و اعتبار آن برند میتواند در یک انتخاب مناسب تر کمک کننده باشد.

جهت بررسی قیمت الکتروموتور های چینی به این صفحه مراجعه کنید یا با کارشناسان فروش آبادگرموتور تماس حاصل فرمایید.

قدرت

,

نوع نصب

جنس بدنه

سرعت

سایز فریم

کلاس کارایی انرژی

کلاس حفاظت بدنه

ولتاژ

سری ساخت
