الکتروموتور ایده آل IDEAL – ساخت چین

الکتروموتور ایده آل چینی

شرکت ایده آل الکتریک چین در یکی از استان های شرقی کشور چین واقع شده و در سال های اخیر عملکرد بسیار خوبی در زمینه صادرات الکتروموتورهای خود به کشورهای آسیای شرقی و خاورمیانه داشته است. تخصص اصلی انها تولید و ساخت الکتروموتورهای القایی است . این شرکت در سال 2019 موفق به کسب جایزه حمایت از حقوق مصرف کنندگان از جشنواره صنعت چین شد.

از این رو قصد داریم تا با معرفی این شرکت به شما عزیزان در آشنایی شما با محصولات و الـکـــتـروموتـــور های این شرکت که امروزه با توجه به شرایط بازار ایران به وفور یافت میشود سهیم باشیم.

خرید الکتروموتور ایده آل

تخصص شرکت ایده ال الکتریک چین

تولید الکتروموتور ها و دینام ها و موتور های با قابلیت تنظیم سرعت و موتور ها با فرکانس ها و تناوب های مختلف است.

این شرکت از گروهی از تکنسین های فنی و قدرتمند بهره میبرد و نه تنها از مهندسان و پرسنل رده بالا استفاده کرده است بلکه تعداد زیادی متخصصین برجسته در گروه خود را اضافه کرده است که این اتفاق باعث شکوفایی و نو اوری این شرکت در سال های اخیر شده است.

خط تولید الکتروموتور ایده آل

در حال حاضر این شرکت از 10 خط تولید فعال، تجهیزات مدرن، فناوری های مدرن در مدیریت و سیستم های تست و کنترل کیفی پیشرفته برخوردار است که طبعا همین امر کیفیت محصولات این شرکت را گارانتی میکند.

ایده آل چین در رده های مختلف کیفی صنعتی دارای گواهینامه های متنوعی میباشد که برای اطلاع از انها میتوانید به وبسایت ایده ال الکتریک مراجه بفرمایید.

طبقه بندی الکتروموتور های ایده آل الکتریک

ایده آل الکتریک الکتروموتورهای خود را به سه بخش الکتروموتورهای تک فاز، الکتروموتورهای سه فاز و الکتروموتور های ویژه تقسیم بندی کرده است که جهت خرید و سفارش الکتروموتور، مصرف کنندگان دچار سردرگمی نشوند.

در اینجا دسته بندی الکتروموتورهای ایده آل الکتریک به همراه توضیح مختصری در مورد سری مربوطه خدمت شما مخاطبان عزیز آورده شده است.

موتور های تک فاز ایده آل

• • الکتروموتور سری YC و MC ( موتورهای بدنه چدنی مطابق استاندارد IEC )
  • الکتروموتور سری YL و ML ( موتورهای بدنه الومینیمی مطابق استاندارد IEC )
  • الکتروموتور سری MY ( موتورهای تکفاز رله ای – یک خازن )
  • الکتروموتور سری JY
  • الکتروموتور سری MCBV

الکتروموتورهای سه فاز ایده آل

• • الکتروموتور سری IE3 و YE3
  • الکتروموتور سری IE2 و YE2
  • الکتروموتور سری  IE1
  • الکتروموتور سری YVF2
  • الکتروموتور سری YEJ2
  • الکتروموتور سری YD
  • الکتروموتور سری ANP

موتور الکتریکی سری ویژه ایده آل

• • الکتروموتور سری TYP
  • الکتروموتور سری IP23
  • الکتروموتور سری YCT
  • الکتروموتور سری YB2
  • فن های صنعتی
  • الکتروموتور سری ZWY

جنس بدنه الکتروموتور های ایده آل

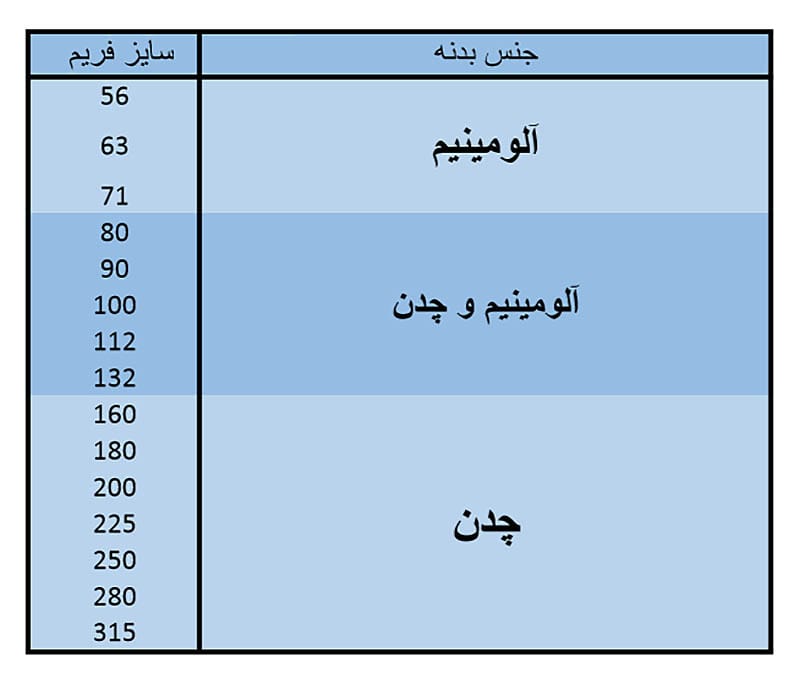

 بدنه الکتروموتور که شامل پایه ها، فلنج، بدنه میباشد در موتور های ایده ال به تفکیک سایز فریم آنها تعریف می شود که در جدول زیر قابل مشاهده می باشند.

جنس بدنه الکتروموتورها عموما چدن یا آلومینیم است.

الکتروموتورهای با سایز کوچک عموما با بدنه الومینیمی متقاضی دارند و در دسترس هستند. موتورهای تا سایز 132 با بدنه چدن و آلومینیم مصرف میشوند. موتورهای بزرگ تر از جثه 132 معمولا بدنه چدنی مصرف میشوند.

الکتروموتور سه فاز سری IE3 & YE3 ایده آل

سری IE3 موتورهای الکتریکی آسنکرون هستند که مطابق با استاندارد IEC در زمینه راندمان ساخته شده اند و از استاندارد شماره IEC60034-30:2008 پیروی میکنند.



الکتروموتور های IE3 راندمان premium یا برتردارند.



همانطور که گفته شد موتور های فوق الذکر بر اساس استاندارد IEC60034 طراحی شده اند. از ویژگی های آنها میتوان به ساختار منطقی و ظاهری زیبا، صدایی کم و درجه حفاظت بالا و درجه عایقی بالا اشاره کرد.

کاربرد سری IE3&YE3

همچنین IE3 را میتوان در صنایع و کارخانه های نفتی ،شیمیایی، معادن آهن و فولاد و مکان های با محیط های سخت مورد استفاده قرار داد.

الکتروموتور های سه فاز سری IE2 & YE2 ایده آل

این سری از الکتروموتور های سه فاز ایده آل نیز همانند سری IE3  هستند با این تفاوت که از لحاظ مصرف انرژی یک رده پایین تر هستند و بر اساس استاندارد IEC در زمینه راندمان جزو دسته ماشین های با راندمان بالا می باشند.

ماشین های با راندمان بالا IE2 یا HIGH Efficiency از لحاظ مصرف انرژی در رده متوسط جای میگیرند و در کشور ما نیز استفاده می شوند.

کلاس حفاظتی و کلاس عایق این سری از موتور ها نیز مناسب و بالا تر از متوسط میباشد البته رنج های مختلف انها میتوانند بسته به سفارش متفاوت باشند.

کاربرد الکتروموتورسه فاز سری IE2

در صنایع برای فن ها پمپ ها ابزار الات ماشینی و کمپرسور ها و  دستگاه های صنعتی و  نمیه صنعتی مثل بالابر ها  ، میلگرد بر های هیدروکلیکی ، دستگاه های سنگ بری ، دستگاه های خراطی و گوهر تراشی و…. استفاده میشوند.

الکتروموتورهای سه فاز سری IE1

الکتروموتورسه فاز سری IE1 بر اساس استاندارد IEC60034-30 سال 2008 ساخته شده از این رو راندمان انرژی آن IE1 میباشد.

این راندمان به معنای راندمان استاندارد میباشد، در خصوص اطلاع از سایر سری راندمان های استاندارد IEC میتواندی اینجا را مطالعه بفرمایید. البته الکتروموتور های با این رده راندمان پایین ترین رده هستند. که در خیلی از کشورها به دلیل مصرف زیاد انرژی و تولید و رد پای کربن استفاده از آنها ممنوع شده است.

کاربرد الکتروموتور IE1

با توجه به اینکه راندمان انرژی این سری استاندارد است و صرفه جویی چندانی انجام نمیدهد این الکتروموتور ها برای مصارف معمولی پمپ ها و فن ها و کمپرسور ها و مصارف کارخانه جات صنعتی که حساسیت چندانی ندارند مناسب میباشد.

جزییات سری IE1 سه فاز

• شرایط محیطی مناسب برای استفاده الکتروموتور های سری IE1  ایده آل تقریبا تمامی مناطق را شامل میشود. شرایط دمایی محیط کاربرد آنها بین -20 درجه تا 40 درجه سانتیگراد.
• ارتفاع محیط مورد استفاده نباید از 1000 متر بالا تر از سطح دریا تجاوز کند.
• شرایط افزایش دما و کلاس عایقی سری IE1 موتور الکتریکی ایده آل
• موتور بر اساس کلاس عایقی F  طراحی شده اما با شرایط کلاس B ارایه شده است.
• رده حفاظتی سری IE1 ایده آل IP55 میباشد و قابل استفاده در گرد و غبار و محیط مرطوب میباشند.
• برای اطلاع از نحوه پلاک خوانی موتور های الکتریکی و مفاهیم کلاس عایق و کلاس حفاظت آنها اینجا را مشاهده بفرمایید.

ولتاژ و فرکانس نامی

ولتاژ استاندارد الکتروموتور سه فاز ایده آل 380 ولت و فرکانس استاندارد 50 هرتز می باشد.

ولتاز نامی میتواند بر اساس درخواست مصرف کننده در بازه 200 الی 660 ولت طراحی شود.

موتور با نوسان ولتاژ 5 ولت میتواند به راحتی کار کند.

محل جعبه ترمینال

در سری IE1 ، جعبه ترمینال معمولا در بالای الکتروموتور و یا در سمت راست آن تعبیه میشود.

اطمینان از کیفیت:

تمامی الکتروموتور های ایده آل بر اساس استاندارد iso9001 ساخته شده اند.



مفاهیم نام مدل الکترومور IE1

هر الکتروموتور جدای از سازنده و نام برند خود یک مدل دارد که روی پلاک آن حک شده است . مفاهیم اعداد و حروف نوشته شده در دل نام الکتروموتور در تصویر  مقابل قابل مشاهده است.

الکتروموتور سه فاز سری YVF2

موتورهایی سه فاز ، دارای فرکانس متغییر و سرعت موتور قابل تنظیم

الکتروموتور سه فاز آسنکرون برای فرکانس متغییر مجهز به یک مبدل الکترونیکی طراحی شده است که بتواند سرعتهای خروجی متفاوت را به مصرف کننده ارائه دهد.

این امر باعث شده تا سری YVF2 سرعت را بدون وقفه و ضربه تبدیل و تنظیم کند.

رنج خروجی سرعت در بازه 150 تا 2750 دور بر دقیقه است (4پل). این خروجی برای تمامی تجهیزات مکانیکی که نتیاز به سرعت متغییر قابل تنظیم دارند بسیار مناسب میباشد.

بیشتر بخوانید :  مقررات مصرف انرژی و استاندارد راندمان الکتروموتور های صنعتی

کاربری الکتروموتور سه فاز YVF2

این الکتروموتور سه فاز سرعت متغییر به صورت گسترده ای در صنعت هایی مانند حمل و نقل، استخراج و ذوب و فلزکاری، نساجی، رنگرزی، صنایع شیمیایی، معدن، فن ها، پمپ ها و صنایع دیگر مورد استفاده قرار میگیرند.

استانداردها و ابعاد

کارایی الکترونیکی و ابعاد و شرایط نصب YVF2 نیز مانند تولیدات دیگر شرکت ایده آل چین بر اساس استاندارد ملی  JB/T718 چین و استاندارد بین المللی IEC  طراحی شده اند.

شرایط محیطی و اجرایی

• دمای محیط کار الکتروموتور کمتر از 15 درجه زیر صفر و 40 درجه سانتیگراد بالای صفر نباشد.
• ارتفاع مورد استفاده بیشتر از 1000 متر از سطح دریا نباشد.
• فرکانس نامی: 50 هرتز
• روش نصب Y برای خروجی های کمتر از 55 کیلووات
• روش نصب ∆ برای خروجی های بیشتر از 55 کیلووات
• رژیم کاری یا نوع کار S1 یا دائم کار است
• کلاس حفاظتی : IP55 ,IP54 (پلاک خوانی موتورها)
• کلاس عایق : کلاس B,F
• استاندارد خنک کنندگی مطابق IC46



الکتروموتور سری YEJ2

• الکتروموتور با ترمز الکترومغناطیسی

موتورهای سری YEJ2 و YDEJ2 الکتروموتورهایی با ترمز الکترومغناطیسی هستند که ارتقاع یافته سری YEJ می باشند.

این سری از الکتروموتور ها با استاندارد JB/T6456 (استاندارد ملی چین در خصوص الکتروموتور های ترمز دار) مطابقت دارند. و کارایی الکتریکی این سری با کارایی فنی و اطلاعات استاندارد فنی سری Y2 مطابقت دارند.

قدرت الکتریکی کنترولر این موتور الکتریکی باید با قدرت الکتریکی موتور همخوان باشد.

الکتروموتورهای YEJ2 به ترمز الکترومغناطیسی در انتهایی که شفت ندارد مجهز شده اند. زمانی که برق قطع میشود یک دیسک به صورت خودکار با استفاده از نیروی اصطکاک موتور را از حرکت متوقف میکند.

ایستادن موتور از حرکت  در حالت بدون بار در سایز فریم های مختلف متفاوت است اما در بازه زمانی 0.15 تا 0.45 ثانیه موتور می ایستد.

اطلاعات فنی الکترموتور ترمز دار YEJ2

• سایز فریم : 63 الی225 میلی متر (ارتفاع مرکز شفت از زمین)
• ارتفاع شفت کمتر از صد میلیمتر : 220v  AC
• ارتفاع شفت بالاتر از صد میلیمتر: 380v   AC
• توان نامی : 0.12 – 45 کیلووات
• ولتاژ نامی : 380 ولت یا طبق سفارش
• فرکانس نامی : 50 و 60 هرتز
• کلاس حفاظتی: IP54 , IP55
• کلاس عایقی: کلاس B و کلاس F
• نوع کار: S1 یا دائم

کاربرد الکتروموتور ترمزدار

در مواردی که نیاز به ایستادن آنی الکتروموتور است از موتورهای ترمز دار استفاده میشود. مواردی مانند آسانسور ها و بالابر ها از این دست هستند .

این گونه موتورهای ترمز دار به طور گسترده ای در ماشین های مختلف مکانیکی مورد استفاده قرار میگیرد. به عنوان مثال در صنایع چوب بری، صنایع شیمیایی، صنایع غذایی، صنایع بسته بندی، حمل و نقل و نساجی و الکتروموتور بالابر… از الکتروموتور ترمز دار استفاده می شود.



الکتروموتور سه فاز سری YD

این سری از الکتروموتور های کمپانی ایده آل دارای فرکانس متغییر و سرعت قابل تنظیم می باشند.

سری YD میتوانند با تغییر پل های سیم پیچی به سرعت های متفاوتی دست یابند.

تمامی کارایی های الکتروموتور های سه فاز سری YD با استاندارد بین المللی IEC تطابق دارند.
