الکتروموتور ۱ اسب ۳۰۰۰ دور تک‌فاز شفت ۱۹ | GTL فریم ۸۰

250,000,000 ﷼

مشخصات الکتروموتور
برند
GTL MOTOR
منبع الکتریکی
تک‌فاز
توان و سرعت
۱ اسب بخار – ۳۰۰۰ دور
فریم و قطر شفت
فریم ۸۰ – شفت ۱۹ میلی‌متر

سفارش از طریق بله
توضیحات

توضیحات

الکتروموتور ۱ اسب ۳۰۰۰ دور تک‌فاز فریم ۸۰ GTL

الکتروموتور یک اسب ۳۰۰۰ دور تک‌فاز GTL با فریم ۸۰ و قطر شفت ۱۹ میلی‌متر، یک موتور الکتریکی با ابعاد کوچک‌تر از نمونه‌های رایج این توان است. این ویژگی آن را برای دستگاه‌ها و تجهیزاتی که به موتور یک اسب با ابعاد و محل نصب مشخص نیاز دارند، به گزینه‌ای قابل بررسی تبدیل می‌کند. بدنه چدنی، سیم‌پیچی مسی و نصب پایه‌دار از دیگر مشخصات این مدل هستند.

شرکت GTL MOTOR در زمینه تولید الکتروموتورهای صنعتی فعالیت دارد. محصولات این برند در سری‌های مختلفی مانند YL، ML، YC، MC و MY عرضه می‌شوند. موتورهای GTL موجود در بازار کشورهای خاورمیانه تحت سفارش این برند و ساخت چین نیز هستند و در کاربردهای صنعتی، ساخت دستگاه و تجهیزات مختلف مورد استفاده قرار می‌گیرند.

سایز فریم الکتروموتور یک اسب ۳۰۰۰ دور تک‌فاز

در انتخاب الکتروموتور، توان و سرعت تنها مشخصات تعیین‌کننده نیستند؛ ابعاد بدنه و محل نصب نیز اهمیت زیادی دارند. بسیاری از الکتروموتورهای یک اسب تک‌فاز ۳۰۰۰ دور با فریم ۹۰ عرضه می‌شوند، اما مدل مورد بحث در این صفحه دارای فریم ۸۰ است و ابعاد کوچک‌تری دارد.

این تفاوت زمانی اهمیت پیدا می‌کند که قصد جایگزینی یک موتور قدیمی یا نصب الکتروموتور در دستگاهی با فضای محدود را داشته باشید. در چنین شرایطی استفاده از موتور با فریم متفاوت ممکن است به تغییر پایه، محل اتصال یا قطعات مکانیکی دستگاه نیاز داشته باشد.

ابعاد الکتروموتور یک اسب ۳۰۰۰ دور فریم ۸۰

ابعاد مکانیکی الکتروموتورها از جمله قطر و طول شفت، فاصله سوراخ‌های پایه و اندازه‌های محل نصب، بر اساس فریم و طراحی سازنده تعیین می‌شوند. استانداردهای بین‌المللی مانند استاندارد IEC مرجع مهمی برای ابعاد نصب و فریم موتورهای الکتریکی هستند.

در تصاویر زیر می‌توانید جدول ابعاد فریم و مشخصات مکانیکی الکتروموتورها را مشاهده کنید.

جدول ابعاد استاندارد فریم الکتروموتور بر اساس IEC
استاندارد بین‌المللی IEC – International Electrotechnical Commission
جدول ابعاد فریم، قطر شفت و طول شفت الکتروموتورها
ابعاد فریم، قطر شفت و طول شفت الکتروموتورها

بر اساس مشخصات ابعادی اعلام‌شده برای این مدل، اندازه‌های مهم الکتروموتور یک اسب فریم ۸۰ به شرح زیر است:

مشخصه ابعادی مقدار
سایز فریم ۸۰
قطر شفت ۱۹ میلی‌متر
طول شفت ۴۰ میلی‌متر
فاصله سوراخ‌های پایه ۱۰۰ × ۱۲۵ میلی‌متر
اگر قصد دارید این موتور را جایگزین الکتروموتور قبلی کنید، علاوه بر قطر شفت، طول شفت و فاصله سوراخ‌های پایه را نیز اندازه‌گیری کنید. یکسان بودن توان و دور موتور به‌تنهایی به معنای یکسان بودن ابعاد نصب نیست.

مشخصات فنی الکتروموتور یک اسب تک‌فاز GTL

این الکتروموتور دارای توان خروجی یک اسب بخار و سرعت اسمی ۳۰۰۰ دور در دقیقه است. بدنه آن از چدن ساخته شده و سیم‌پیچی موتور از مس است. وجود دو خازن ۱۰۰ و ۲۰ میکروفاراد از دیگر مشخصات الکتریکی اعلام‌شده برای این مدل است.

مشخصه توضیحات
برند GTL MOTOR
توان خروجی ۱ اسب بخار
منبع تغذیه تک‌فاز
سرعت اسمی ۳۰۰۰ دور در دقیقه
فریم ۸۰
قطر شفت ۱۹ میلی‌متر
جنس پوسته چدن
جنس سیم‌پیچی مس
خازن‌ها ۱۰۰ و ۲۰ میکروفاراد
نوع نصب پایه‌دار B3
درجه حفاظت IP44
کلاس عایقی F
محل ترمینال بالای بدنه

درجه حفاظت IP44 و کلاس عایقی F از مشخصات حفاظتی و حرارتی اعلام‌شده برای این موتور هستند. برای انتخاب موتور در محیط‌های مرطوب، پرگردوغبار یا شرایط کاری خاص، باید تناسب درجه حفاظت و شرایط نصب نیز بررسی شود.

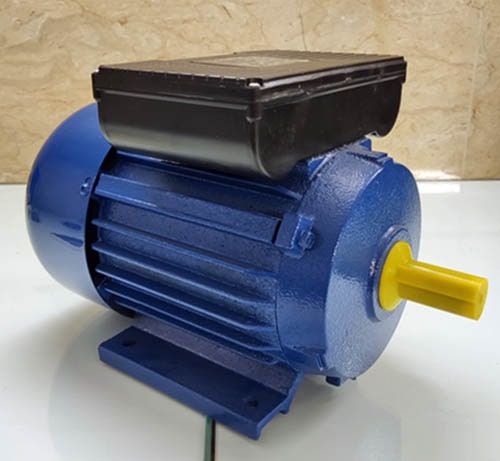

الکتروموتور یک اسب ۳۰۰۰ دور تک‌فاز GTL فریم ۸۰ با بدنه چدنی
الکتروموتور یک اسب ۳۰۰۰ دور تک‌فاز GTL فریم ۸۰

نوع نصب و فلنج الکتروموتور فریم ۸۰

نوع نصب این الکتروموتور به‌صورت پایه‌دار یا B3 است. در صورت نیاز به نصب فلنجی، امکان استفاده از فلنج چدنی الکتروموتور وجود دارد؛ البته انتخاب فلنج باید بر اساس ابعاد و الگوی اتصال همین موتور انجام شود.

نکته مهم هنگام نصب فلنج:
در این مدل مکانیزم پلاتینی داخل موتور قرار دارد. هنگام باز کردن یا تعویض فلنج باید به محل قرارگیری و وضعیت این قطعه توجه شود تا به مجموعه داخلی موتور آسیبی وارد نشود.

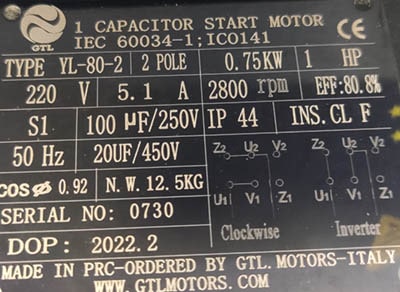

برای آشنایی بیشتر با مشخصات درج‌شده روی پلاک موتور و نحوه بررسی آن‌ها، مقاله پلاک‌خوانی الکتروموتور را مطالعه کنید.

خرید و استعلام قیمت الکتروموتور یک اسب ۳۰۰۰ دور تک‌فاز فریم ۸۰

الکتروموتور یک اسب ۳۰۰۰ دور تک‌فاز GTL با فریم ۸۰ و شفت ۱۹ میلی‌متر، برای دستگاه‌هایی قابل بررسی است که به این ابعاد مشخص نیاز دارند. پیش از سفارش، به‌خصوص در صورت جایگزینی موتور قبلی، قطر و طول شفت، فاصله پایه‌ها و نوع نصب را با نمونه موجود تطبیق دهید.

فروشگاه آبادگر موتور در بازار سعدی جنوبی تهران، آماده ارائه مشاوره و تأمین الکتروموتورهای صنعتی است. امکان ارسال سفارش به سراسر ایران از طریق پیک، باربری و تیپاکس فراهم است.

برای دریافت قیمت روز و مشاوره خرید الکتروموتور GTL با کارشناسان آبادگر موتور تماس بگیرید.
