الکتروموتور سه فاز B35 توان 4 کیلووات 1400 دور پایه و فلنج

توضیحات

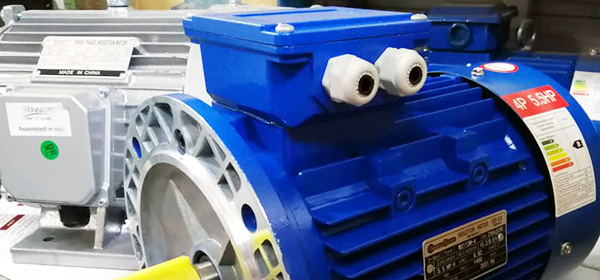

الکتروموتور 4 کیلووات فلنج دار B35

الکتروموتور سه فاز بدنه آلومینیمی پایه فلنج

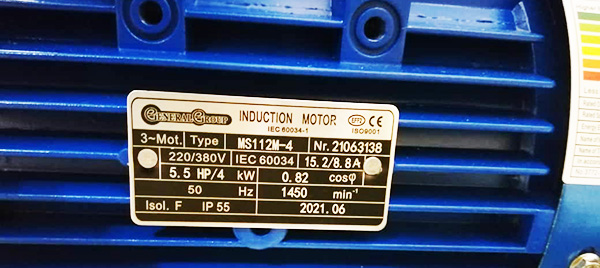

مشخصات الکتروموتور سه فاز 4 کیلووات B35

• برند: General Group
• توان: 5.5 اسب بخار – 4 کیلووات
• سرعت: 1400 دور در دقیقه – 4 پل
• ولتاژ: 220/380 ولت
• فرکانس: 50 هرتز
• وزن: 31 کیلوگرم
• فریم سایز: 112M
• نصب: پایه + فلنج B35

قطر شفت و سایر مشخصات الکتروموتور 4 کلووات

ابعاد الکتروموتورها بر اساس مشخصات فنی استاندارد میشوند و به آنها یک سایز فریم تعلق میگیرد. با دانستن سایز فریم الکتروموتور سه فاز B35 میتوان به جداول استاندارد یا دیتا شیت های کارخانه سازنده رجوع کرده و مانند تصویر زیر طول شفت و قطر شفت و فاصله سوراخ پایه ها را به دست می آوریم.

استاندارد بین المللی IEC

• قطر شفت الکتروموتور 4 کیلووات 1400 دور بدنه آلومینیمی 28 میلیمتر است.
• طول شفت الکتروموتور: 60 میلیمتر

دینام سه فاز پایه فلنج

نوع نصب الکتروموتور سه فاز B35

الکتروموتور ها با توجه به شرایط نصب و کوپله شدن میتوانند روی پایه B3 یا با فلنج کامل B35 یا نیم فلنج B34 نصب شوند. بر اساس استاندارد بین المللی IEC انواع نصب الکتروموتورها با حروف و ابعاد بعد از عبارتIM ( international mounting) مشخص می شود.

الکتروموتور عمودی نصب: IM V * الکتروموتور افقی نصب: IM B

نوع نصب الکتروموتور و استاندارد نصب

• برای به دست آوردن فواصل و ابعاد فلنج ها بر اساس نوع نصب و سایز فریم از جدول زیر کمک میگیریم.

ابعاد فلنج بر اساس IEC

جدول حفاظت بدنه تجهیزات الکترونیکی و مکانیکی

وقتی که گرد و غبار یا مایعاتی مانند آب  وارد تجهزیات الکتریکی و الکترومکانیکی میشوند آنها را دچار خرابی و عیب میکنند. IEC استاندارد بین المللی تجهیزات الکترونیکی و الکترومکانیکی، رتبه بندی حفاظت بدنه دستگاه ها با کدی استاندادر که متشکل از حرف اختصاری IP (international protection) و دو عدد بعد از این عبارت است را تبیین کرده که این کد به طور گسترده ای در تمامی صنایع کاربرد دارد. این کد بیان گر میزان حفاظت دستگاه مورد نظر در برابر مایعات و گرد و غبار است.

عدد اول ظاهر شده بعد از IP  نمایانگر حفاظت در برابر جامدات و عدد دوم بعد از IP نمایانگر حفاظت در برابر مایعات است. حافظت بدنه الکتروموتور های موجود در بازار عموما 55 یا 54 است.

خرید الکتروموتور سه فاز B35 توان 4 کیلووات 1400 دور

با توجه به قیمت و کیفیت قابل رقابت الکتروموتور های چینی با رقبای ایرانی و اروپایی تقاضای خرید الکتروموتور سه فاز چینی آلومینیمی و چدنی بسیار زیاد است. اما توجه به نوع برند کارخانه سازنده و قابلیت اطمینان آنها میتواند از به هدر رفتن هزینه و زمان جلوگیری کند برای خرید الکتروموتورهای سه فاز چینی با کارشناسان فروش آبادگرموتور مشورت کنید. در ضمن می توانید در صفحه قیمت الکتروموتور چینی لیست قیمت کامل محصولات را مشاهده نمایید.

بررسی مقدماتی الکتروموتور قبل از نصب

مقاومت عایق را بررسی کنید: قبل از راه اندازی موتور مقاومت عایق بین سیم پیچ ها را با دستگاه میگر بررسی کنید.در صورتی که مقاومت کمتر از 1.0 megohm بود باید با گرم کردن و دادن حرارت به آنها رطوبت را از بین ببرید. همچنین در صورت امکان با وارد کردن نیمی از ولتاژ نامی یا یک سوم ولتاژ نامی موتور و کار انداختن آن به مدت نیم ساعت یا یک ساعت رطوبت را از بین ببرید.

برای ایجاد ایمنی و جلوگیری از بروز مشکلات ، بررسی ها باید توسط افراد متخصص و نصاب انجام شود.
