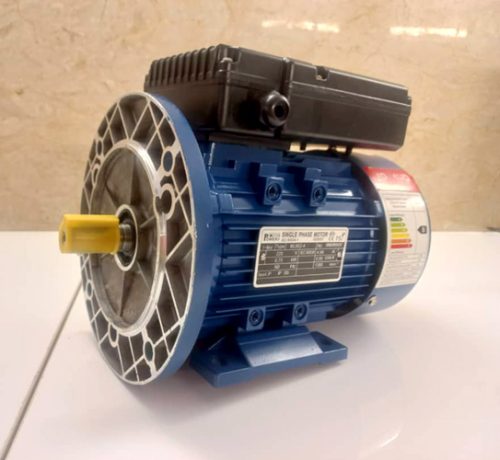

الکتروموتور 3 اسب فلنج بزرگ B35
250,000,000 ﷼
- برند: STKO
- منبع الکتریکی: تک فاز
- جنس پوسته: آلومینیمی
- محل ترمینال: ترمینال بالا
- قطر فلنج : 250 میلیمتر
الکتروموتور تکفاز 3 اسب فلنج دار
موتورهای الکتریکی در توان های پایین و فلنج فابریک عموما با بدنه الومینیمی تولید میشوند. در ادامه مشخصات فنی و ابعادی الکتروموتور 3 اسب فلنج بزرگ را بررسی میکنیم.
- قدرت این موتور الکتریکی 2.2 کیلووات ( 3 اسب بخار ) و سرعت آن 1400 دور در دقیقه (4پل)
- سایز فریم : 100L صد میلیمتر
- قطر قلنج : 250 میلیمتر
- قطر شفت: 28 میلیمتر
- کلاس عایق بندی : F – کلاس حفاظتی بدنه : IP54
- کلاس راندمان : EFF2
- سری :ML
- شرایط نصب : B35 – پایه دار – فلنج دار ( فلنج کامل)
- کد محصول : ML100L-4 / B35
ابعاد الکتروموتور تکفاز با توان 2.2 کیلووات و سرعت 1400 دور
برای بدست آوردن اطلاعات ابعاد الکتروموتور 3 اسب فلنج بزرگ یا سایر رنج های الکتروموتور می بایست به جداول استاندارد بین المللی رجوع کرد . استاندارد بین المللی IEC و استاندارد بین المللی NEMA از پرکاربرد ترین ها در زمینه استاندارد محصولات الکترومکانیکی می باشند.
با دانستن سایز فریم این موتور که بر روی پلاک آن درج شده است ( 100 میلیمتر) ،
(در صورت عدم دسترسی به پلاک الکتروموتور میتوانیم با رجوع به جداول مربوطه سایز فریم هر موتور را که بر اساس قدرت و منبع تغذیه استاندارد شده است را بدست آوریم)
به جدول استاندارد بین المللی رجوع کرده و سایر مشخصات مانند طول شفت ، قطر شفت ، فاصله بین جای پیچ های پایه و … را بدست می آوریم.
استاندارد بین المللی IEC
سایز فریم سایز شفت و طول شفت الکتروموتورها
ابعاد فلنچ الکتروموتور 3 اسب تکفاز B35
با توجه به سایز فریم هر موتور الکتریکی میتوان کلیه ابعاد و مشخصات را به دست آورد . برای این کار به دیتا شیت موتور ارایه شده توسط شرکت سازنده یا جداول استاندارد رجوع میکنیم و بر اساس اندازه فریم آن موتور مشخصات فلنچ الکتروموتور 2.2 کیلووات تکفاز فلنچ بزرگ را به دست می آوریم.
ابعاد فلنج موتور 3 اسب
- قطر فلنج : 250 میلیمتر
- فاصله سوراخ های فلنچ به صورت قطری : 215 میلیمتر
- قطر شیار داخلی فلنچ : 180 میلیمتر
کلاس عایق بندی الکتروموتور
روی پلاک الکتروموتور های یک مشخصه ذکر شده است به نام کلاس عایق بندی که با حروفی مانند F یا B یا غیره نشان داده میشود.کلاسی عایقی Insulation class مشخصه ای است که نشان میدهد متریال عایق بندی تا چه درجه دمایی میتواند در برابر گرما مقاومت کند. جهت کسب اطلاعات بیشتر به صفحه پلاک خوانی الکتروموتور مراجعه بفرمایید.
خرید الکتروموتور 3 اسب فلنچ دار
آبادگرموتور توزیع کننده انواع کالاهای صنعتی و کشاورزی ، جهت مشاهده سایر کالاها به صفحه محصولات مراجعه بفرمایید.
جهت استعلام موجودی و قیمت الکتروموتور ها و سایر کالاها با ما تماس بگیرید.
