الکتروموتور یک اسب نیم فلنج تکفاز – STKO

توضیحات

موتور تکفاز 1 اسب B34 نیم فلنج

الکتروموتور یک اسب نیم فلنج تکفاز از جمله رنج های پرکاربرد برای ساخت انواع دستگاه ها و ابزار آلات است و مناسب برای نصب همراه با انواع  گیربکس و کاهش دور خروجی میباشد. در ادامه به بررسی مشخصات فنی و ابعادی الکتروموتور 1 اسب تکفاز 1400 دور نیم فلنج برند JMCO ساخت چین خواهیم پرداخت.

• توان 1 اسب بخار 0.75 کیلووات
• سرعت 1400 دور 4 پل

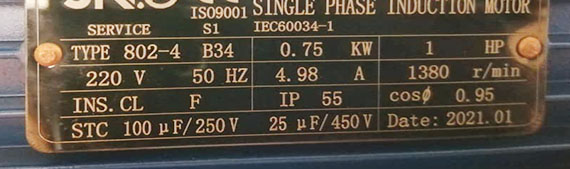

• کلاس عایق بندی F – کلاس حفاظت بدنه IP55 (پلاک خوانی الکتروموتور)
• سایز فریم : 80 میلیمتر
• شرایط نصب : پایه دار نیم فلنج B34
• ابعاد:255*310*355 میلیمتر

ابعاد الکتروموتور تکفاز 1 اسب بخار

ابعاد الکتروموتور ها بر اساس قدرت انها استاندارد شده اند. یک الکتروموتور قدرتمند تر سایز بزرگتری دارد. الکتروموتور یک اسب نیم فلنج ( تکفاز ) بر طبق استاندارد های بین المللی دارای سایز فریم 80 میلیمتری می باشد.

با دانستن سایز فریم به جداول استاندارد بین المللی نظیر استاندارد IEC یا استاندارد NEMA آمریکا رجوع کرده و باقی ابعاد مانند سایز شفت یا فاصله پیچ ها را بدست می آوریم.

با توجه به توضیحات فوق طول شفت الکتروموتور تک فاز 1 اسب بخار 40 میلیمتر می باشد.

ابعاد فلنچ الکتروموتور 0.75 کیلووات سه فاز B34

ابعاد فلنج بر اساس IEC

• قطر فلنچ بی 14  : 120 میلیمتر

پوسته آلومینیمی یا چدنی

تفاوت این دو پوسته فقط در کارایی مکانیکی است و جنس بدنه هیچ ارتباطی با مسایل الکتریکی الکتروموتور ندارد. انتخاب جنس پوسته به کاربرد الکتروموتور و شرایط محیطی بستگی دارد. به صورت کلی چدن مقاومت بیشتری دارد اما سنگین تر است. آلومینیم انتقال و اتلاف حرارت بهتری نسبت به چدن دارد.در نهایت با در نظر گرفتن تمامی جوانب و مشورت با مسول فنی میتوان بهینه ترین انتخاب را انجام داد.

• در این خصوص مقاله کامل تفاوت پوسته چدنی و الومینیمی الکتروموتور ها را مطالعه بفرمایید.
