الکتروموتور 150 اسب 1490 دور (110 کیلووات) BARELY
9,780,000,000 ﷼
BARELY – بارلی
110 کیلووات / 150 اسب بخار
1490 دور در دقیقه – چهارقطب
B3 پایهدار – پوسته چدنی
توضیحات
الکتروموتور 150 اسب 110 کیلووات بارلی
الکتروموتور 150 اسب بارلی با توان نامی 110 کیلووات، یک موتور سهفاز صنعتی برای راهاندازی تجهیزات و ماشینآلات سنگین است. این موتور با سرعت نامی 1490 دور در دقیقه و چهار قطب، برای کاربردهایی مناسب است که به توان بالا و سرعت متوسط نیاز دارند.
الکتروموتورهای بارلی یکی از گزینههای موجود در بازار موتورهای صنعتی چینی هستند.
یکی از دلایل استقبال از الکتروموتورهای چینی، قیمت خرید مناسبتر آنها در مقایسه با بسیاری از نمونههای اروپایی و داخلی است. با این حال، در انتخاب موتورهای توان بالا باید علاوه بر قیمت، مشخصات فنی، کیفیت ساخت، شرایط گارانتی و امکان تأمین قطعات را نیز بررسی کرد.
در انتخاب یک موتور 110 کیلووات، تطبیق توان، سرعت، ولتاژ، جریان، ابعاد نصب و روش راهاندازی با شرایط واقعی دستگاه اهمیت زیادی دارد. در ادامه مشخصات فنی، ابعاد استاندارد، نوع نصب و نکات مهم خرید این الکتروموتور را بررسی میکنیم.

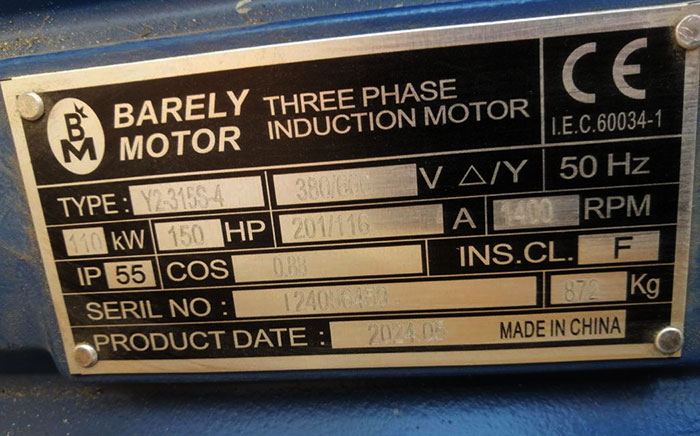

مشخصات فنی الکتروموتور 110 کیلووات 1490 دور
مشخصات درجشده برای این مدل از الکتروموتور BARELY در جدول زیر آمده است:
| مشخصات | مقدار |
|---|---|
| برند | BARELY – بارلی |
| سری | Y2 |
| توان نامی | 110 کیلووات / 150 اسب بخار |
| سرعت نامی | 1490 دور در دقیقه |
| تعداد قطب | 4 پل |
| نوع موتور | سه فاز |
| فرکانس | 50 هرتز |
| ولتاژ | 380/660 ولت |
| جریان نامی | 201 آمپر در ولتاژ 380 ولت |
| ضریب توان (Cos φ) | 0.88 |
| راندمان | 94.5 درصد |
| کلاس عایقی | F |
| درجه حفاظت | IP55 |
| فریم | 315S |
| نوع نصب | B3 – پایهدار |
| قطر شفت | 80 میلیمتر |
| گشتاور نامی | حدود 705 نیوتنمتر |
| جنس پوسته | چدن |
| وزن | 900 کیلوگرم – نیازمند تأیید |
مقادیر جدول بر اساس اطلاعات ارائهشده برای محصول تنظیم شدهاند. جریان 201 آمپر مربوط به ولتاژ 380 ولت است. مقدار وزن 900 کیلوگرم نیز پیش از انتشار نهایی باید با پلاک یا کاتالوگ سازنده بررسی شود.
قطر شفت و ابعاد الکتروموتور 110 کیلووات
یکی از موارد مهم هنگام خرید الکتروموتورهای صنعتی، تطبیق ابعاد موتور با دستگاه و محل نصب است. فریم 315S یک اندازه استاندارد در طبقهبندی IEC است و اطلاعاتی مانند ارتفاع محور، قطر شفت، طول شفت و فاصله سوراخهای پایه را میتوان از جدولهای استاندارد استخراج کرد.
مقادیر زیر بهعنوان ابعاد مرجع فریم 315S درج شدهاند. برای طراحی پایه، کوپلینگ یا اتصال مستقیم به دستگاه، نقشه ابعادی اختصاصی همین مدل باید ملاک نهایی قرار گیرد.
| مشخصه ابعادی | اندازه |
|---|---|
| فریم موتور | 315S |
| قطر شفت (D) | 80 میلیمتر |
| طول شفت (E) | 170 میلیمتر |
| ارتفاع محور تا سطح پایه (H) | 315 میلیمتر |
| فاصله مرکز پایهها در طول (A) | 508 میلیمتر |
| فاصله مرکز پایهها در عرض (B) | 406 میلیمتر |
| عرض پایه (C) | 216 میلیمتر |
| فاصله سوراخهای فلنج (M) | 600 میلیمتر |
| قطر دایره گام سوراخهای فلنج (N) | 550 میلیمتر |
| قطر خارجی فلنج (P) | 660 میلیمتر |
| قطر سوراخ پایه (K) | 28 میلیمتر |
برای آشنایی بیشتر با استاندارد ابعادی موتورهای الکتریکی میتوانید مقاله جدول استاندارد فریم الکتروموتورها بر اساس IEC را مطالعه کنید.
نوع اتصال الکتروموتور 150 اسب بارلی
الکتروموتورهای صنعتی با توجه به محل نصب و شرایط کاری در حالتهای مختلفی مانند پایهدار، فلنجدار و پایهفلنج تولید میشوند. انتخاب نوع نصب باید با وضعیت شاسی، گیربکس یا دستگاه متصل به موتور هماهنگ باشد.
این مدل با نوع نصب B3 یا پایهدار معرفی شده است. در صورت نیاز به اتصال فلنجی، امکان استفاده از فلنج مناسب باید با توجه به طراحی درپوش جلو و ابعاد فریم موتور بررسی شود. در صورت سازگاری قطعات، موتور پایهدار به آرایش پایه و فلنج B35 تبدیل میشود.
در تصاویر زیر میتوانید نمونه نقشههای ابعادی مرتبط با فریم و فلنج را مشاهده کنید. برای ساخت قطعه یا نصب نهایی، ابعاد دقیق نقشه اختصاصی موتور را ملاک قرار دهید.

ابعاد شفت و پایه الکتروموتور چینی
جنس بدنه الکتروموتور 110 کیلووات بارلی
پوسته یا بدنه الکتروموتورهای صنعتی معمولاً از آلومینیوم یا چدن ساخته میشود. انتخاب جنس بدنه به توان موتور، ابعاد، شرایط نصب، وزن و شرایط محیطی بستگی دارد.
در موتورهای توان بالا، استفاده از پوسته چدنی رایج است. چدن از استحکام مکانیکی مناسبی برخوردار است و برای موتورهای صنعتی سنگین کاربرد گستردهای دارد. در مقابل، آلومینیوم وزن کمتری دارد و انتقال حرارت آن معمولاً بهتر است.
برای آشنایی بیشتر با تفاوت این دو جنس میتوانید مطلب تفاوت بدنه آلومینیومی و چدنی الکتروموتور را مطالعه کنید.
راهاندازی الکتروموتور 150 اسب
الکتروموتور 110 کیلووات به دلیل توان و جریان نامی بالا، به طراحی مناسب مدار قدرت و تجهیزات راهاندازی نیاز دارد. جریان راهاندازی موتور میتواند چند برابر جریان نامی باشد؛ بنابراین انتخاب روش راهاندازی باید با توجه به مشخصات موتور، ظرفیت شبکه برق، نوع بار و محدودیت جریان مجاز انجام شود.
روشهای متداول راهاندازی موتورهای صنعتی عبارتاند از:
- راهاندازی مستقیم: اتصال مستقیم موتور به شبکه؛ فقط در صورت مناسب بودن ظرفیت شبکه و شرایط بار.
- ستاره ـ مثلث: کاهش جریان راهاندازی در موتورهایی که سیمپیچی و ولتاژ نامی آنها برای این روش مناسب باشد.
- سافتاستارتر: افزایش تدریجی ولتاژ و کاهش ضربه مکانیکی و جریان راهاندازی.
- اینورتر: کنترل فرکانس و سرعت موتور، همراه با امکان تنظیم شتاب و توقف.
برای انتخاب روش راهاندازی موتور 150 اسب، صرفاً به توان موتور اکتفا نکنید. جریان اتصال کوتاه شبکه، افت ولتاژ مجاز، گشتاور راهاندازی بار، تعداد دفعات استارت و شرایط مکانیکی دستگاه نیز باید بررسی شوند. انتخاب و تنظیم تجهیزات حفاظتی و راهاندازی بهتر است توسط متخصص برق صنعتی انجام شود.
راهنمای انتخاب الکتروموتور 110 کیلووات یا 150 اسب
پیش از خرید الکتروموتورهای توان بالا، موارد زیر را با شرایط واقعی دستگاه تطبیق دهید:
- توان: آیا توان 110 کیلووات برای بار موردنظر کافی است؟ ضریب سرویس و شرایط کاری نیز باید در نظر گرفته شوند.
- سرعت: آیا دستگاه به موتور چهارقطب با سرعت نامی حدود 1490 دور نیاز دارد یا سرعتهای دیگری مانند 3000 یا 900 دور مناسبتر هستند؟
- ولتاژ: ولتاژ نامی موتور باید با شبکه برق و نحوه اتصال سیمپیچی مطابقت داشته باشد.
- جریان: جریان نامی موتور، ظرفیت کابل، کلید حفاظتی، کنتاکتورها و تابلو برق باید بررسی شوند.
- روش راهاندازی: برای موتور 150 اسب، روش راهاندازی و محدودیت جریان شبکه اهمیت زیادی دارد.
- ابعاد نصب: فریم، قطر و طول شفت، ابعاد پایه و محل سوراخها باید با دستگاه تطبیق داشته باشند.
- شرایط محیطی: دما، گردوغبار، رطوبت، ارتفاع از سطح دریا و ساعات کارکرد در انتخاب موتور مؤثر هستند.
درجه حفاظت IP55 الکتروموتور 150 اسب
درجه حفاظت بدنه الکتروموتورها با کد IP و دو رقم پس از آن روی پلاک یا دیتاشیت مشخص میشود. رقم اول سطح حفاظت در برابر تماس و ورود اجسام جامد و رقم دوم سطح حفاظت در برابر نفوذ آب را نشان میدهد.
در الکتروموتور IP55، رقم 5 اول نشاندهنده حفاظت در برابر گردوغبار در حدی است که ورود آن نباید عملکرد موتور را مختل کند. رقم 5 دوم نیز نشاندهنده حفاظت در برابر پاشش جت آب از جهات مختلف تحت شرایط آزمون استاندارد است. این درجه حفاظت به معنی ضدآب بودن کامل یا قابلیت غوطهوری موتور نیست.
رقم اول IP؛ حفاظت در برابر اجسام جامد
| رقم | سطح حفاظت | مفهوم حفاظت |
|---|---|---|
| 0 | بدون حفاظت | حفاظت خاصی در برابر تماس یا ورود اجسام جامد وجود ندارد. |
| 1 | اجسام بزرگ | حفاظت در برابر اجسام جامد بزرگتر از 50 میلیمتر. |
| 2 | اجسام متوسط | حفاظت در برابر اجسام جامد بزرگتر از 12.5 میلیمتر. |
| 3 | اجسام کوچک | حفاظت در برابر اجسام جامد بزرگتر از 2.5 میلیمتر. |
| 4 | اجسام بسیار کوچک | حفاظت در برابر اجسام جامد بزرگتر از 1 میلیمتر. |
| 5 | محافظت در برابر گردوغبار | ورود گردوغبار کاملاً متوقف نمیشود، اما مقدار واردشده نباید عملکرد موتور را مختل کند. |
| 6 | کاملاً ضد گردوغبار | نفوذ گردوغبار به داخل محفظه مجاز نیست. |
رقم دوم IP؛ حفاظت در برابر آب
| رقم | سطح حفاظت | مفهوم حفاظت |
|---|---|---|
| 0 | بدون حفاظت | حفاظت خاصی در برابر آب وجود ندارد. |
| 1 | چکه عمودی | حفاظت در برابر قطرات آب که به صورت عمودی روی محفظه میریزند. |
| 2 | چکه با زاویه | حفاظت در برابر قطرات آب هنگام قرار گرفتن محفظه تا 15 درجه نسبت به حالت عادی. |
| 3 | پاشش آب | حفاظت در برابر پاشش آب با زاویه تا 60 درجه نسبت به حالت عمودی. |
| 4 | پاشش آب از همه جهات | حفاظت در برابر پاشش آب از تمام جهات. |
| 5 | جت آب | حفاظت در برابر جریان آب تحت فشار از جهات مختلف. |
| 6 | جت آب قوی | حفاظت در برابر جریان شدید آب تحت فشار. |
| 7 | غوطهوری موقت | حفاظت در برابر اثرات غوطهوری موقت در آب تحت شرایط مشخصشده استاندارد. |
| 8 | غوطهوری مداوم | مناسب برای غوطهوری مداوم در آب تحت شرایط مشخصشده توسط سازنده و استاندارد. |
| 9 | آب با فشار و دمای بالا | حفاظت در برابر پاشش آب با فشار و دمای بالا در شرایط آزمون مشخصشده. |
گشتاور موتور 110 کیلووات چقدر است؟
گشتاور یکی از پارامترهای مهم در انتخاب الکتروموتور برای تجهیزات صنعتی است. موتور 150 اسب با توان 110 کیلووات و سرعت نامی 1490 دور در دقیقه، گشتاور نامی قابل توجهی برای به حرکت درآوردن ماشینآلات و تجهیزات سنگین فراهم میکند.
برای محاسبه گشتاور نامی الکتروموتور از رابطه زیر استفاده میشود:
T = (9550 × P) / n
در این رابطه:
- T: گشتاور بر حسب نیوتنمتر
- P: توان خروجی موتور بر حسب کیلووات
- n: سرعت نامی موتور بر حسب دور در دقیقه
برای موتور 110 کیلووات با سرعت نامی 1490 دور در دقیقه:
T = (9550 × 110) / 1490 ≈ 705 N.m
بنابراین گشتاور نامی این موتور حدود 705 نیوتنمتر است. گشتاور واقعی موتور در شرایط مختلف کاری و هنگام راهاندازی میتواند متفاوت باشد.
قیمت الکتروموتور بارلی 150 اسب
قیمت الکتروموتورهای صنعتی چینی با توجه به برند، کارخانه سازنده، جنس بدنه، کیفیت سیمپیچی، راندمان و مشخصات فنی متفاوت است. در موتورهای توان بالا، نوع نصب، ابعاد شفت و شرایط تحویل نیز میتوانند بر قیمت نهایی تأثیر بگذارند.
برای اطلاع از قیمت الکتروموتور 110 کیلووات 150 اسب بارلی و بررسی شرایط تأمین، با کارشناسان آبادگر موتور تماس بگیرید. همچنین میتوانید فهرست قیمت سایر الکتروموتورهای چینی و ایرانی را مشاهده کنید.
مطالب مرتبط:
مشخصات تکمیلی الکتروموتور 150 اسب BARELY
- برند: BARELY
- جنس پوسته: چدن
- فریم: 315S
- سری: Y2
- قطر شفت: 80 میلیمتر
- نوع نصب: B3 پایهدار
برای استعلام قیمت و دریافت مشاوره انتخاب الکتروموتور 150 اسب بارلیپیش از خرید، توان، سرعت، جریان، نوع نصب و ابعاد موتور را با شرایط دستگاه خود تطبیق دهید.
